IQD晶振在其高級振蕩器模塊系列中的最新產品是IQCM-112系列專業OCXO.這項新設計整合了內部GNSS接收器和1PPS輸出,該接收器與外部GPS,GLONASS,BEIDOU和GALILEO源兼容,并采用14引腳60mm方形封裝.當通過內置的SMA連接器連接到外部天線時,如果GNSS信號丟失,則高度指定的10MHzOCXO將以1.5µSecond的保持能力接通24小時,從而保持鎖定狀態,直到恢復到參考信號.

模塊的標準工作溫度范圍是-20~+75℃,但也可提供-40~+85℃的工作溫度范圍.其他保留規范可根據要求考慮.所需電源為5V,輸出為標準HCMOS.預熱期間的最大電流消耗為2A,一旦達到穩態條件,電流消耗將降至1A.

該設計采用了內部自適應算法,該算法可使模塊在鎖定三天后學習GNSS信號的參數,以便在信號出現故障時可以啟動保持功能.內置一個內部警報,以指示鎖定失敗和隨后的信號恢復.此外,該單元還包含一個串行連接,可以更詳細地查詢?cè)O(shè)備的性能.IQCM-112適用于包括陸基電信系統和航海導航系統在內的一系列應用,是IQD提供的一系列高度指定的模塊和烤箱恒溫石英晶體振蕩器的一部分.

產品描述:

有紀律的OCXO包含GNSS接收器單元,可提供1PPS和10MHz的輸出.與GPS,GLONASS,BEIDOU和GALILEO兼容.

使用自適應算法可在24小時內達到1.5µs的保持穩定性.

用戶可以通過串行端口獲取標準NMEA0183數據.

頻率穩定性優于1ppt.

Run1:快速通道.快速調整OCXO10MHz輸出頻率以跟蹤GNSS.

Run2:慢速跟蹤.當相位誤差在定義范圍內時,請緩慢調整OCXO 10MHz輸出頻率.

保持時間:不存在GNSS輸入;通過算法,可以參考GNSS定時信號對OCXO的頻率穩定性進行自適應建模.

自由運行:無GNSS輸入的時鐘模塊上電.

NMEA數據字:GNSS數據可通過引腳6和引腳7上的接口提供給用戶.這些數據與1PPS輸出同步每秒廣播一次.

注意1:IQCM-112至少應保持通電并運行至少7天,然后才能運行,以使OCXO有源晶振的內部漂移穩定下來.

注2:可以在運行3天后以良好的GNSS信號構建自適應模塊算法,但是在掉電時該數據將丟失.

注3:當狀態輸入(引腳8)設置為低電平時,無論1PPS信號條件如何,IQCM-112都將在保持模式下運行.

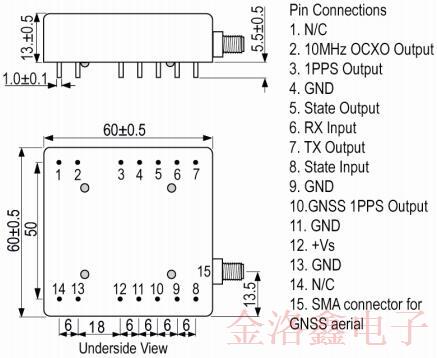

外形尺寸圖(單位:mm)

頻率參數:

10MHzRF輸出詳細信息,引腳2:兼容HCMOS

VoH:最低2.7V

VoL:最大0.4V

上升和下降時間:最大8ns

占空比:最大45/55%

精度(鎖定為1PPS時,平均24小時):±1ppt短期穩定性(使用PN9000測試設備在25℃通電1小時后測試1s):0.02ppb.

老化(Vs和溫度常數,參考T=25℃,Vs=5.0V,運行30天后):每天±0.2ppb,每年±10ppb

內部GNSS接收器的1PPS輸出(引腳10,鎖定到GNSS時的相位精度):

初始鎖定狀態(小于30分鐘鎖定到GNSS):最大±200ns

完全鎖定(>30分鐘鎖定到GNSSS):最大±80ns穩定鎖定狀態(>24小時GNSS鎖定):25nsRMS(最大24小時)保持能力:

參考7天開機,3天GNSS鎖定.在工作溫度范圍內,溫度變化<1℃/min.

總溫度變化保持能力

ΔT<±2℃±1.5微秒

注意:其他晶振選項可根據要求提供,請聯系我們的應用程序支持部門.

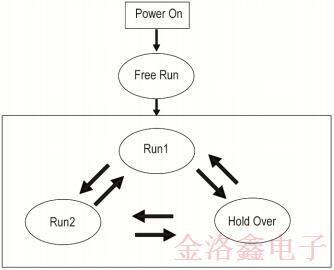

工作流程圖

電氣參數:

電源電壓5.0V±5%

注意:引腳3至11和引腳13不應承受3.6V以上的電壓.如果承受更高的電壓,處理器將被損壞,并且本機將無法正常工作.

內部GNSS接收器的1PPS輸出,引腳10

波形:HCMOS

測試條件:15pF

ViH:最低2.7V

ViL:最大0.4V

脈沖寬度:最小100ms

狀態輸入,引腳8(<5mA負載):

鎖定使能:如果未連接(內部上拉cct)或邏輯高電平(最小2.7V)施加于引腳8,則器件將正常工作并在適當時鎖定.

鎖定禁用:如果對引腳8施加邏輯低電平(最大0.4V),則無法鎖定器件.

電源詳細信息,引腳12

電源電壓:5.0V±5%

電流消耗:預熱期間2A,25℃時穩態1A

交流紋波:最大50mV峰峰值,10Hz至1MHz

GNSS內部接收器規范:

類型:GNSS位置鎖定

通道數:50

頻帶:L1(1575.42MHz)

跟蹤代碼:C/A代碼

跟蹤能力:12顆衛星

靈敏度:跟蹤和導航-159dBm

冷啟動(自主)-148dBm

天線輸入SMA-KE(建議使用有源天線)

工作溫度范圍:-20~+75℃
