我們都知道石英晶體振蕩器是經常使用的一種電子元器件，具有獨特的壓電效應和逆壓電效應，重要的是Crystal oscillator穩定性要比一般的晶體要高，為了幫助工程和其他用戶更好的了解和使用，海內外各大晶振廠家都分享過許多相關的資料。接下來看下德國AXTAL晶振公司提供的，關于振蕩器的處理事項，和其電性性能的知識要點。

這些處理注意事項適用于包含石英晶體單元或諧振器的晶體振蕩器，形成其他壓電石英晶體材料，例如Langasite，Langatate或正鎵磷酸鹽。除非另有說明，否則我們的目錄或網站中列出的產品設計用于普通電子設備，如固定和便攜式通信，控制，測量設備等。它們旨在滿足高度可靠性（壽命超過15）在正常的“商業”應用條件下。專門針對汽車和Hi-Rel/軍事應用的產品專門針對這些應用進行了識別。如果您打算將這些“商業”產品用于機載，空間或關鍵運輸應用，核電控制，對人類生命有直接影響的醫療設備，或其他需要極高可靠性或安全性的應用。

靜電靈敏度：

晶體振蕩器是靜電敏感器件。必須按照IEC61340-5-1和EN100015-1中規定的ESD處理規則進行適當處理，以避免由于靜電損壞內部電路而導致振蕩器性能下降。如果沒有另行說明，我們的振蕩器符合IEC61000-4-2的人體模型（HBM）要求。

處理：

必須避免在處理過程中過度的機械沖擊以及手動和自動裝配。如果有源晶振無意中掉落或受到強烈沖擊，則應驗證電氣功能是否仍在規范范圍內。

儲存/濕氣敏感度：

封裝在金屬外殼中的晶體振蕩器符合J-STD-020C的濕度敏感度等級MSL1。對于采用“混合”SMD封裝的振蕩器，FR4電路板作為封裝的基板，可以使用MSL2級。在較高濕度下長期儲存后，建議在回流焊接前2小時內在120°C下烘烤這些裝置。

符合RoHS標準/無鉛：

除非另有明確規定*，所有2007年6月30日之后生產的AXTAL CRYSTAL均符合RoHS標準且符合無鉛標準，符合2003年1月歐盟指令2002/95/EC及其修正案（2005年10月21日的決定）用于特殊應用的產品，如軍用，Hi-Rel等。

焊接：

有源晶體振蕩器可以使用傳統的焊接工藝進行加工，例如波峰焊接，紅外對流和正常條件下的氣相回流焊接?？珊感?，金屬化溶解性和焊接熱的測試條件如IEC60679-1中所述。在正常氣候條件下（+5°C至+35°C@40％至75％相對溫度）保存一年的可保存性然而，通常足夠的可焊性-取決于工藝-也可以保持更長的時間。如有疑問，超過一年的元件應進行樣品可焊性測試。適用于SMT元件的回流焊接曲線如圖1所示，溫度和時間的相關參數在表1和2A/2B中定義。符合IPCJ-STD-020C。

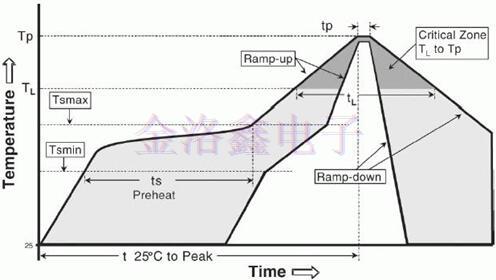

圖1推薦的回流焊溫度曲線[來自J-STD-020C]

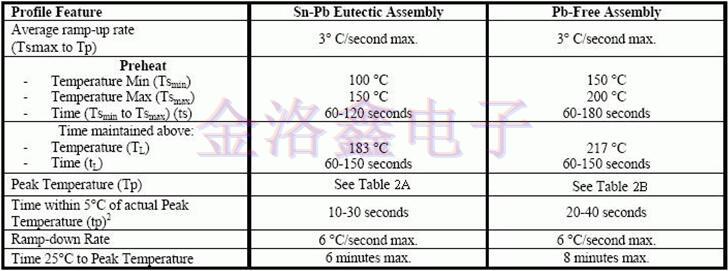

表1：輪廓參數[來自J-STD-020C]

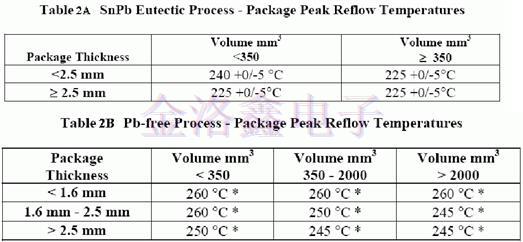

表2：峰值溫度[來自J-STD-020C]

回流滯后：

回流焊接后，晶體振蕩器的頻率可能會移動幾個ppm。根據產品的不同，這種所謂的“回流-滯后”會在幾個小時到幾天后放松。

清潔：

只允許對密封的振蕩器進行清潔。帶有非密封外殼的設備（例如帶有修剪孔）不得通過浸泡或蒸汽清潔，因?yàn)榍鍧嵾^程中的殘留物可能會滲透到內部，從而降低性能。我們的Oscillator的標記可以抵抗通常的溶劑，例如IEC60068-2-45TestXA中給出的。有關適用的測試條件，請參閱IEC60679-1。如果使用其他溶劑，請咨詢制造商。在工業中常規的聲強度下，超聲波清洗通常對20kHz超聲頻率的振蕩器無害。如果在高聲壓下進行40kHz超聲波，敏感設備可能會遭受機械損壞。如有疑問，請?jiān)趯?shí)際條件下進行測試，振蕩器安裝在PC板上。

密封的密封：

如果設備是密封的，它符合IEC60679-1的要求，即對于體積小于4000mm³的外殼，泄漏率低于5*10-8barcm3/s，對于較大的外殼，它低于1*10-6barcbarcm3/s，根據IEC60068-2-17TestQk進行測試。玻璃穿通裝置可能由于機械過載而損壞，例如彎曲連接導線或用不合適的工具切割它們。

電源：

在具有正弦波輸出信號的OSC石英晶振中，只有在將適當?shù)呢?fù)載連接到RF輸出之后，才應將電源連接到器件。極性錯誤或電源電壓過高會導致振蕩器永久性損壞。

合格：

AXTAL可根據要求提供符合IEC60679-5的產品資格或客戶特定的資格測試。

篩選：

我們的振蕩器在所有關鍵參數中都經過100％測試。根據要求，AXTAL可以根據MIL-PRF-55310，B類進行篩選測試，用于離散和混合結構或客戶特定的測試條件。
