Golledge新品1610小型KHz振蕩器系列白皮書

來源：金洛鑫瀏覽：- 發布日期：2019-07-06 10:27:45【大中小】

英國Golledge Electronics Ltd.是歐洲生產規模比較大的石英水晶組件供應商,擁有獨立設計,開發,研究,測試,制造和銷售的能力,Golledge晶振公司的業務范圍包括:Crystal(晶體),Oscillator(振蕩器),VCXO(壓控),TCXO(溫補),VC-TCXO(壓控溫補),OCXO(恒溫),RTC(實時時鐘),SAW(聲表)等模塊.Golledge的生產能力強,交付速度快,而且性價比高,是歐洲發展比較迅速的晶體,振蕩器制造廠家.近期該品牌推出一款超小,超薄,超輕型的32.768K晶振,封裝尺寸是1.6x1.0x0.6mm,四個焊腳的,系列料號是OM7605C9晶振,更多詳細信息請仔細閱讀本文.

OM7605C9 32.768K晶振是我們對該系列產品的最新介紹,具有擴展的工作溫度范圍和超小型封裝.OM7605C9的尺寸僅為1.6x1.0x0.6mm,適用于需要-40至+125°C擴展工作溫度范圍以及超小型封裝的各種應用,如航空航天,無人機和跟蹤設備.這款32.678kHz振蕩器可在1.6~5.5V的寬電壓范圍內工作,典型功耗僅為0.45uA.在備份模式下.它還具有25°C時典型的50ms的快速啟動時間.OM7605C9完全適用于要求具有出色抗沖擊和抗振性的應用,因?yàn)樗哂?plusmn;5ppm,5,000g,0.3ms½正弦波的抗沖擊性能以及±5ppm,20grms10.0~2,000Hz的振動性能.

【產品描述】

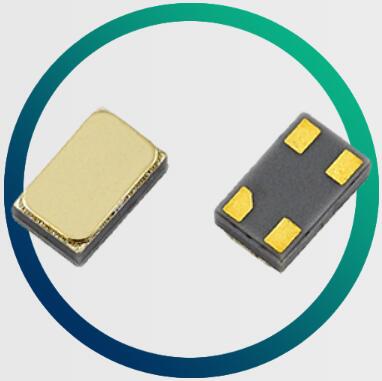

OM7605C9是一款超小型32.768kHz振蕩器,采用1.6x1.0x0.6mm封裝,工作電壓范圍為1.6~5.5V.OM7605C9具有±20ppm的嚴格校準公差,可根據要求提供其他值,還具有0.45μA的超低電流消耗,并具有可選的AEC-Q200認證.該振蕩器還具有低溫老化特性,在25°C時的第一年最大值僅為±3ppm,可在-40至+85°C的工作溫度范圍或-40至+125°C的擴展工作溫度范圍內使用,并且32.768K晶體振蕩器具有良好的抗沖擊和抗振動特性.

【產品規格】

頻率	32.768kHz
外形尺寸	1.6x1.0x0.6mm
周轉溫度(T0)	+25°C±5°C
頻率/溫度系數	-0.035ppm/°C2±10％
儲存溫度范圍	-55至+125°C
供電電壓(VDD)	可在1.6~5.5V之間工作
供電電流(備用模式)	典型值0.45μA,最大0.65μA(VDD3.0V,輸出禁用,25°C)
邏輯水平	'0'電平=+0.4V最大,'1'電平=VDD-0.4V最小值
波形對稱	40:60max@50％VDD
駕駛能力	CMOS
電壓系數	最大±3ppm/V.
上升/下降時間	30ns典型值,最大70ns
啟動時間	50ms典型值,最大值500ms@25°C
啟用/禁用功能	通過墊3控制
老化	第一年最高±3ppm@25°C
抗沖擊性	±5ppm,5,000g,0.3ms½-正弦
抗振性	±5ppm,20grms10.0~2,000Hz
焊接條件	回流溫度,260°C,最大20秒

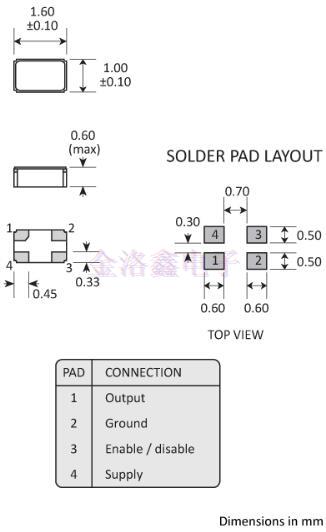

【尺寸圖】

處理和存儲:

ESD-HBM-1A人體模型(HBM)1A(250V至<500V)

MSL1濕度敏感度等級(MSL):1(或不適用)

材料成分:

無鉛晶振產品無鉛(<0.1％重量)

符合RoHS標準,無豁免符合RoHS標準,無豁免.

達到符合REACH標準.

沖突礦產聲明沒有沖突礦物.

無鹵素聲明沒有鹵素.

臭氧消耗聲明不含消耗臭氧的物質.

名義凈質量標稱凈質量:3.06mg.

各大工程和采購可以根據需求入手這款1610晶振,在目前已有的技術中,這個尺寸是高工藝的代表,雖然目前有消息即將制造出1.2*1.0mm體積的晶體振蕩器,但1610基本上已經完全夠用,而且正在普及化,已經有不少客戶都在尋找這顆1610石英晶體振蕩器.如果你對這顆新款晶振動心了,如需咨詢或訂購,請聯系金洛鑫電子0755-27837162,我們將為您提供原廠原裝的信息和產品.
