解鎖ECS晶體ECS-240-12-33Q-JES-TR代碼帶你掌握新技能

來源：金洛鑫瀏覽：- 發布日期：2019-10-12 11:25:24【大中小】

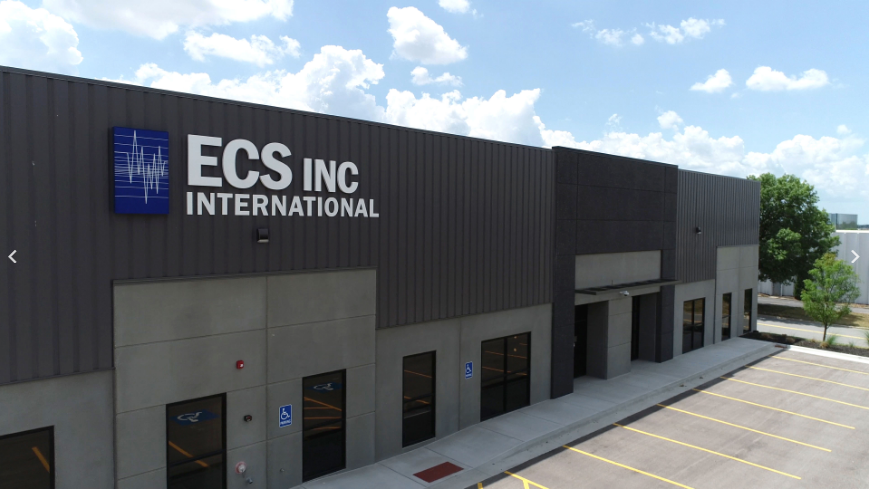

美國ECS Inc.International.公司已在世界范圍內建立了完整的銷售網絡,并在22個國家承辦了將近200個銷售辦事處,以及數十個授權代理商,方便廣大客戶使用他們的石英晶振產品,是一家規模比較大的頻率元件制造商.自1980年創辦以來,已為全球用戶供應超過50億顆的石英晶體,SPXO振蕩器,汽車級晶振,TCXO晶振,VCXO晶振,OCXO晶振,MEMS可編程振蕩器,陶瓷諧振器,功率電感等頻率控制元器件.

ECS晶振的頻率穩定性在業界來說,達到一流的水平,要了解公差和穩定性,在這里我們可以重點講下關于ECS晶體的頻率特性.我們必須首先查看ECS石英本身,因?yàn)槭⒌拿芏群徒Y(jié)構會隨溫度變化.頻率偏差隨溫度變化而發生.通過以不同角度切割石英,您可以?xún)?yōu)化石英毛坯,使其在特定應用中表現更好.對于當今某些要求高穩定性和寬溫度范圍的最嚴格的應用,我們將使用AT切割的Crystal毛坯.

石英晶振的頻率公差定義為在25°C或室溫下測量時與指定頻率的允許偏差,頻率穩定性定義為額定溫度范圍內的允許偏差.通常為-40°?+85°C.要記住的一點是,在管理準確性預算時,公差和穩定性是累積的.它們通常以百萬分之一或有時以頻率的百分比表示.例如,可以將晶體指定為在指定的工作溫度下具有25°C的±50PPM的頻率容差和±50PPM的頻率穩定性.這將使晶振的整體穩定性和公差預算為±100PPM或0.01％的潛在頻率誤差.

ECS-240-12-33Q-JES-TR是其中一條ECS石英晶體的原廠代碼,也可以說是完整的料號,因?yàn)榇a里包含的晶體參數信息是完整的,通過這樣的代碼可以獲取到ECS晶振的型號,封裝尺寸,頻率,頻率公差,負載電容,工作溫度,頻率溫度特性和包裝規格等重要參數.以下是部分ECS石英晶振原廠代碼及其對應的系列料號,頻率和封裝尺寸.

ECS-184-12-33Q-JES-TR	ECX-33Q	18.432MHz	(3.20mm x 2.50mm)
ECS-240-12-33Q-JES-TR	ECX-33Q	24MHz	(3.20mm x 2.50mm)
ECS-250-12-33Q-JES-TR	ECX-33Q	25MHz	(3.20mm x 2.50mm)
ECS-270-12-33Q-JES-TR	ECX-33Q	27MHz	(3.20mm x 2.50mm)
ECS-286.3-12-33Q-JES-TR	ECX-33Q	28.63636MHz	(3.20mm x 2.50mm)
ECS-300-12-33Q-JES-TR	ECX-33Q	30MHz	(3.20mm x 2.50mm)
ECS-40-20-5PXDN-TR	CSM-7X-DN	4MHz	(11.40mm x 4.80mm)
ECS-80-18-5PXDN-TR	CSM-7X-DN	8MHz	(11.40mm x 4.80mm)
ECS-3X8X	ECS-3X8X	32.768kHz	(3.10mm x 8.20mm)
ECS-.327-12.5-13	ECS-2x6	32.768kHz	(2.10mm x 6.20mm)
ECS-3X8	ECS-3X8	32.768kHz	(3.10mm x 8.20mm)
ECS-40-18-5PXEN-TR	CSM-7X	4MHz	(11.40mm x 4.80mm)
ECS-76.8-18-5PXEN-TR	CSM-7X	7.68MHz	(11.40mm x 4.80mm)
ECS-98.3-18-5PXEN-TR	CSM-7X	9.8304MHz	(11.40mm x 4.80mm)
ECS-42-18-5PXEN-TR	CSM-7X	4.194304MHz	(11.40mm x 4.80mm)
ECS-110-18-5PXEN-TR	CSM-7X	11MHz	(11.40mm x 4.80mm)
ECS-110.5-18-5PXEN-TR	CSM-7X	11.0592MHz	(11.40mm x 4.80mm)
ECS-160-10-36Q-ES-TR	ECX-2236Q	16MHz	(2.50mm x 2.00mm)
ECS-240-10-36Q-ES-TR	ECX-2236Q	24MHz	(2.50mm x 2.00mm)
ECS-250-10-36Q-ES-TR	ECX-2236Q	25MHz	(2.50mm x 2.00mm)
ECS-260-10-36Q-ES-TR	ECX-2236Q	26MHz	(2.50mm x 2.00mm)
ECS-270-10-36Q-ES-TR	ECX-2236Q	27MHz	(2.50mm x 2.00mm)
ECS-320-10-36Q-ES-TR	ECX-2236Q	32MHz	(2.50mm x 2.00mm)
ECS-.327-12.5-34B-C-TR	ECX-31B	32.768kHz	(3.20mm x 1.50mm)
ECS-.327-12.5-34B-C-TR	ECX-31B	32.768kHz	(3.20mm x 1.50mm)
ECS-.327-9-34B-TR	ECX-31B	32.768kHz	(3.20mm x 1.50mm)
ECS-135.6-20-3X-TR	CSM-3X	13.56MHz	(7.00mm x 4.10mm)
ECS-196.6-20-3X-TR	CSM-3X	19.6608MHz	(7.00mm x 4.10mm)
ECS-184-20-3X-EN-TR	CSM-3X	18.432MHz	(7.00mm x 4.10mm)
ECS-286.3-20-3X-TR	CSM-3X	28.63636MHz	(7.00mm x 4.10mm)
ECS-270-20-3X-TR	CSM-3X	27MHz	(7.00mm x 4.10mm)
ECS-300-20-3X-TR	CSM-3X	30MHz	(7.00mm x 4.10mm)
ECS-130-20-3X-TR	CSM-3X	13MHz	(7.00mm x 4.10mm)
ECS-270-20-3X-EN-TR	CSM-3X	27MHz	(7.00mm x 4.10mm)

ECS晶體的原廠代碼比較特殊的是,開頭就是品牌的名稱,可以讓人一眼看出這款壓電石英晶體是什么品牌的,品牌名稱后面的數字代表的是頻率.ECS晶振的代碼變化比較大,組合方式有多種,需要找供應商確認到具體的型號.金洛鑫電子多年來為廣大用戶,供應了數百萬顆ECS石英晶振均保證是原廠原裝的正品,已獲得幾乎所有客戶的認可和肯定,也基本上從未收到用戶的投訴.

ECS-240-12-33Q-JES-TR晶振, ECS-320-10-36Q-ES-TR晶振,ECS-270-12-33Q-JES-TR晶振,ECS-184-12-33Q-JES-TR晶振,ECS-.327-12.5-34B-C-TR晶振等都是ECS品牌比較熱門的貼片石英晶振料號,除了這些之外,還有很多款都被廣泛應用到不同的產品身上,如需訂購或咨詢,請聯系金洛鑫電子0755-27837162.
