Vectron高頻超低抖動VSCO壓控聲表振蕩器詳情書

屬于頻率控制元器件的電子元件有很多種,其中石英晶體振蕩器模塊下,還分為SPXO,TCXO,VCXO,VC-TCXO,OCXO,差分振蕩器,以及一種特殊的VSCO.VSCO指的是電壓控制聲表面波振蕩器,想必大家一定覺得,這種振蕩器聽起來有點復雜,事實確實也如此,這是非常特殊的一種有源晶振,擁有電壓控制功能的同時,還可以過濾干擾的雜波,這是任何一種其他振蕩器所沒有的特性.下面給大家介紹一個典型的VSCO例子,美國Vectron晶振公司自主研發生產的VS-800,屬于壓控聲表振蕩器類型的.

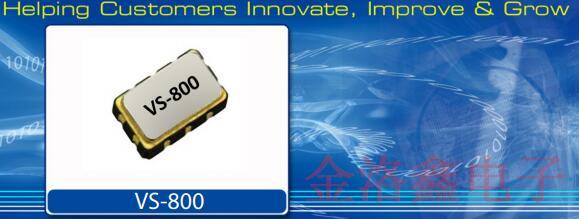

VS-800壓控SAW振蕩器(VCSO)的尺寸為5.0x3.2x1.8mm,能夠在12kHz至20MHz的偏移帶寬上實現6fs-rms的抖動性能.該產品非常適合新興的光傳輸網絡,支持需要低抖動高頻參考時鐘的高速轉換器.是電壓控制的SAW振蕩器,以內部SAW諧振器的基本頻率工作.SAW Resonator是一種高Q石英器件,可使該電路在較寬的工作溫度范圍內實現超低相位抖動性能.內部乘法器電流用于1.6GHz以上的輸出頻率.振蕩器裝在密封的無鉛貼片晶振封裝中,并提供在卷帶包裝上.它具有一個輸出啟用功能,該功能提供了以下條件:輸出啟用,或輸出禁用.

特征:

頻率范圍:800MHz至3.2GHz

超低抖動:通常為6fsecrms；12kHz至20MHz(fN:1.56897GHz,DIFF1x)

包裝:5.0x3.2x1.8mm

輸出:差分或單端正弦波

供電電壓:3.3V

輸出啟用/禁用(OE/OD)

應用范圍:

光學傳輸網絡(200G/400G/1.2T)

高速數據轉換器(ADC/DAC)

Hi-Rel軍事

測試與量測

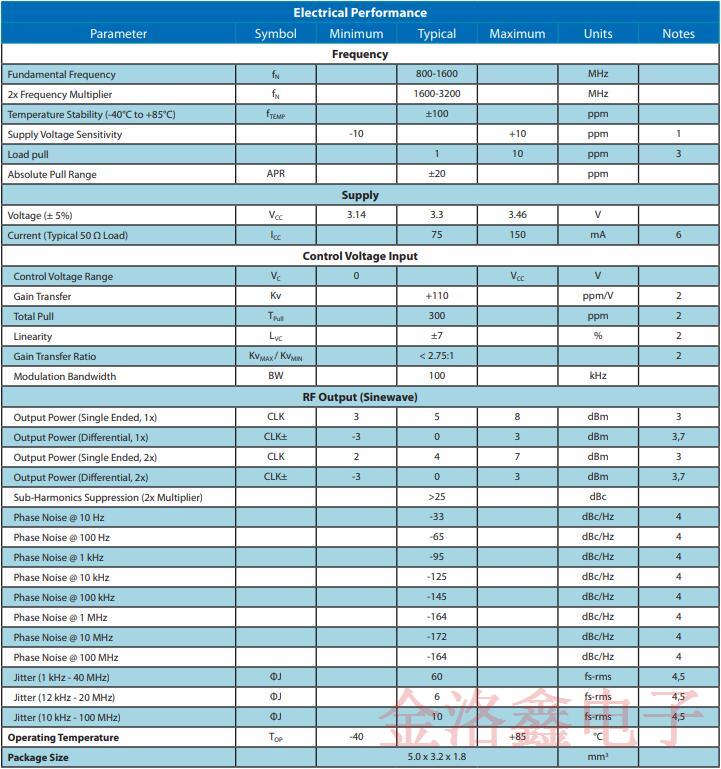

1. VCC:3.3V±5％

2. VC:0V至VCC

3. VSWR≤1.5:1時的負載阻抗50Ohm

4. 對于1.56897GHz載波頻率,DIFF1X輸出配置,對于其他晶振輸出頻率,可以使用以下方法估算相位噪聲值:L(fout,f偏移)=L(1569MHz,f偏移)+20log10(fout[MHz]⁄1569MHz).

5.在VCC焊盤附近放置1µF,10nF旁路電容.

6.最大電流消耗取決于輸出配置

7.測量的單端輸出功率,其他輸出端接至50Ohm

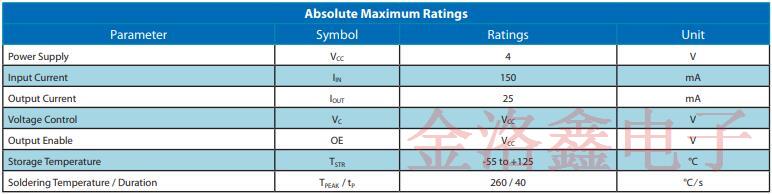

超過絕對最大額定值的應力可能會永久損壞設備.同樣,長時間暴露于這些絕對最大值可能會對設備可靠性產生不利影響.除本數據表中操作部分所述的內容外,在上述任何其他條件下均不暗含功能性操作.盡管Vectron晶振公司已為VS-800設計了ESD保護電路,但在處理和安裝時仍應采取適當?shù)念A(yù)防措施.VI使用人體模型(HBM),帶電設備模型(CDM)和機器模型(MM)進行ESD敏感性測試和設計保護評價.

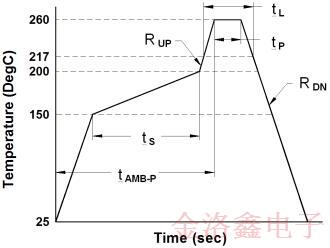

推薦的回流曲線

該石英晶振器件已符合無鉛組裝的JEDEC標準.列出的溫度和時間間隔基于無鉛小物體的要求.溫度是指在包裝體表面測量的包裝頂側.VS-800器件是氣密密封的,因此不會出現水洗問題.端子電鍍:化學鍍Au>1.50µm,化學鍍Ni>1.90µm.

外形圖和焊盤布局

這顆VS-800壓控聲表面晶體振蕩器的封裝也是非常特殊的,常規的石英晶振大部分都是四個腳位焊盤的,或者是六個焊腳,但是這顆VS-800卻擁有十個焊腳,不僅在整個行業里都少見,甚至已經是最多的一種腳位了.如果你認為金洛鑫電子整理的資料不夠詳細,歡迎到官網上留言http://m.908tw.com/,把你想要咨詢的問題提出來,我們將專業為你完善的回答,提供正確的答案.
