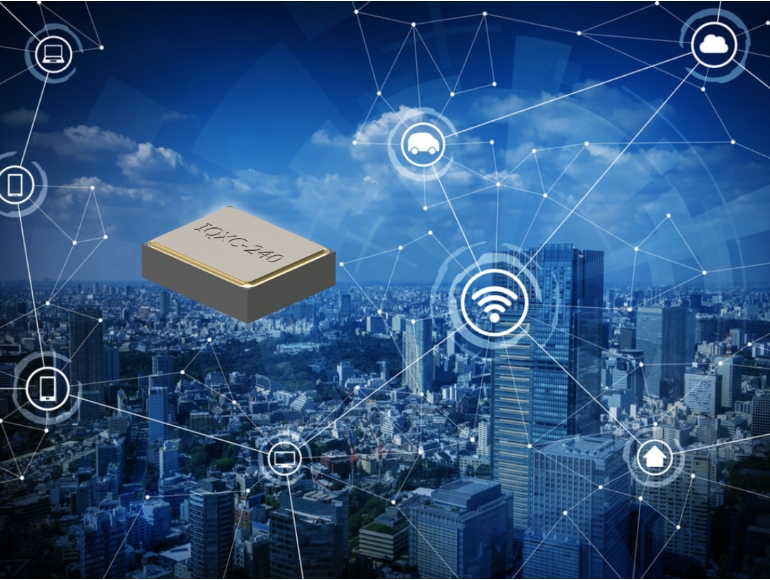

IQXC-240微型石英晶體
IQXC-240最顯著的競爭優勢在于其行業領先的微型化封裝技術,這一突破背后是IQD五十余年晶體加工工藝的積累與材料科學的創新.其1.2×1.0mm的平面尺寸僅相當于傳統0402封裝晶體的1/3,0.33mm的高度更是實現了"超薄化"突破,能夠輕松嵌入智能手表表帶,微型醫療傳感器(如血糖監測儀)等空間極度受限的設備中.這種尺寸優勢不僅為終端廠商節省了寶貴的PCB板面積,更使得多元件集成設計成為可能例如在Wi-Fi6E模塊中,IQXC-240石英晶振可與射頻芯片,濾波器等元件緊密排布,使模塊整體體積縮小25%以上,完美適配筆記本電腦,智能家居網關等輕薄化產品需求.為實現微型化與性能的平衡,IQXC-240采用了陶瓷密封封裝與電子束密封金屬蓋的復合結構.陶瓷材質具備優異的絕緣性與熱穩定性,能夠有效隔絕外部環境濕度與溫度波動對晶體諧振頻率的影響;而電子束密封工藝則確保了封裝的高氣密性,將內部真空度控制在10^-5Pa以下,避免了空氣分子對晶體振動的阻尼作用,使產品在全生命周期內保持穩定的頻率輸出.這種封裝設計還帶來了額外的抗電磁干擾(EMI)優勢金屬蓋可形成電磁屏蔽層,將晶體工作時產生的輻射干擾降低30dB以上,這對于USB4.0,Thunderbolt等高速接口設備尤為重要,能夠有效避免頻率信號對數據傳輸?shù)母蓴_.
值得注意的是,IQXC-240的微型化并未以犧牲機械強度為代價.根據IEC60068-2-27標準測試,該產品可承受高達1000G的沖擊加速度,這一性能指標遠超行業平均水平(通常為500G).這意味著即使在工業機器人振動,小型攜帶器晶振跌落等極端場景下,IQXC-240仍能保持正常工作,為工業控制,戶外監測設備等提供了可靠的頻率基準.

寬溫域穩定性能適配多場景的可靠性保障
頻率穩定性是石英晶體的核心性能指標,直接影響電子設備的通信質量,數據精度與功耗控制.IQXC-240通過精密的晶體切割工藝與溫度補償設計,實現了寬溫域下的卓越穩定性,能夠滿足商業,工業兩大核心場景的嚴苛要求.在-20至70℃的商用溫度范圍內,其頻率穩定性可低至±10ppm;在-40至85℃的工業溫度范圍內,穩定性仍能保持在±15ppm,頻率容差更是低至±7ppm這一精度水平意味著,即使在汽車引擎艙(溫度波動可達-30至80℃)或戶外基站(-40至65℃)等環境中,IQXC-240的頻率漂移仍能控制在極小范圍,確保設備信號傳輸?shù)臏?zhǔn)確性與同步性.
為實現這一性能,IQXC-240采用了AT切割工藝的石英晶片,這種切割方式使晶體的溫度系數呈現近似拋物線特性,在常溫區間(0-50℃)內頻率變化最小,同時通過優化晶片厚度(精確至±0.1μm),進一步降低了溫度對諧振頻率的影響.此外,產品還內置了微型溫度傳感器,可實時監測環境溫度并通過外圍電路進行動態補償,這種"被動補償+主動調整"的雙重機制,使IQXC-240在溫度劇烈變化的場景下(如工業烤箱控制模塊)仍能保持穩定輸出.
針對最新一代微處理器的需求,IQXC-240將負載電容優化至5pF,這一參數調整體現了IQD與芯片廠商的深度協同.當前主流的ARMCortex-M85,英特爾AlderLake-N等處理器為降低功耗,普遍采用低電壓驅動晶振,低負載電容的外設設計,5pF的負載電容可使晶體與處理器時鐘引腳實現最佳阻抗匹配,不僅減少了信號反射損耗,還能將處理器的時鐘電路功耗降低15%左右.這種"提前適配芯片需求"的設計思路,正是IQD"同步開發"模式的體現,通過與德州儀器,高通等芯片廠商的聯合測試,IQXC-240已被納入多款處理器的官方參考設計(ReferenceDesign),為客戶縮短了產品驗證周期.
IQXC-240的36-80MHz頻率范圍與多場景適應性,使其成為跨行業應用的通用型頻率元件,尤其在物聯網(IoT),網絡通信,工業控制三大領域展現出顯著優勢.在物聯網晶振領域,該產品是智能穿戴設備,無線傳感器節點的理想選擇例如在藍牙5.3低功耗(BLE)模塊中,36-40MHz的頻率可作為射頻芯片的參考時鐘,配合IQXC-240的低功耗特性(工作電流僅1.2mA),能將傳感器節點的續航時間延長至2年以上;而在Wi-Fi6/6E模塊中,50-80MHz的高頻版本可提供更穩定的載波信號,使數據傳輸速率提升10%,延遲降低5ms.
在網絡通信領域,IQXC-240的高頻穩定性使其成為USB4.0,Thunderbolt4等高速接口的關鍵元件.這些接口的傳輸速率高達40Gbps,對時鐘信號的抖動要求極為嚴苛(通常需低于5ps).IQXC-240通過優化晶體的振動模式,將相位抖動控制在3ps以下,遠優于行業標準(8ps),能夠確保高速數據傳輸過程中無錯碼,無丟包.此外,其5pF的低負載電容還能減少接口芯片的驅動電流,使筆記本電腦,外置SSD等設備的功耗進一步降低.
工業控制領域?qū)υ目煽啃耘c環境適應性要求最高,IQXC-240通過工業級溫度范圍與抗沖擊性能,成功切入這一市場.在可編程邏輯控制器(PLC),伺服電機驅動器等設備中,該產品可作為時鐘基準,確?？刂菩盘?hào)的精確同步例如在一條自動化生產線上,多臺PLC通過IQXC-240提供的頻率信號實現協同工作,其±15ppm的穩定性可將生產線的定位誤差控制在0.1mm以內.同時,1000G的抗沖擊能力使其能夠承受工業機器人運行時的劇烈振動,避免因頻率信號中斷導致的設備停機.

雖然IQXC-240目前主要面向商業與工業領域,但其技術平臺具備向車規級應用延伸的潛力.參考IQD已有的AEC-Q200認證產品(如IQXO-250車規振蕩器),未來通過調整封裝材料(采用耐高溫陶瓷),優化溫度補償算法,IQXC-240有望滿足-40至125℃的車規溫度范圍,為自動駕駛域控制器,車載雷達等設備提供微型化頻率解決方案.這種"平臺化擴展"能力,體現了IQD產品設計的前瞻性,也為客戶提供了長期合作的技術保障.

IQXC-240微型石英晶體
