IQXO-406-25超小型時鐘振蕩器提供小型化和高速運行

來源：金洛鑫瀏覽：- 發布日期：2023-04-26 15:44:32【大中小】

對于更小、更高性能和更可靠的電子解決方案的需求不斷增長。這促使頻率產品制造商生產更小、更高頻率的器件，以達到設計目標并支持縮小PCB尺寸。與CMOS邏輯信號相比，LVPECL和LVDS輸出提供“互補對”邏輯，有助于在更高頻率下降低噪聲。新型時鐘貼片振蕩器提供2.5 V或3.3 V兩種電壓，相位抖動小于0.5 PS RMS(12 kHz至20 MHz范圍內)，與指定輸出無關。

IQD推出其最新的LVDS/LVPECL時鐘振蕩器IQXO-406和IQXO-439，差分晶振，采用超微型尺寸2.0x1.6mm封裝，四腳貼片晶振，有源晶振，石英晶振振蕩器，新型時鐘振蕩器的頻率范圍從50MHz到250MHz，在一個完整的器件中提供小型化和高速運行。常見的應用包括5G、以太網(10G/100G/1000G)、光纖通道、物聯網、SONET/SDH和可穿戴設備。IQXO-406-25超小型時鐘振蕩器提供小型化和高速運行

制造商零件編碼	制造商	系列	描述	頻率
LFXTAL059597REEL	IQD Crystal	IQXC-42	CRYSTAL 32.0000MHZ 10PF SMD	32 MHz
LFXTAL081613Reel	IQD Crystal	IQXC-26	CRYSTAL 32.0000MHZ 8PF SMD	32 MHz
LFXTAL082130Reel	IQD Crystal	IQXC-42	CRYSTAL 37.4000MHZ 8PF SMD	37.4 MHz
LFXTAL082125Reel	IQD Crystal	IQXC-42	CRYSTAL 25.0000MHZ 8PF SMD	25 MHz
LFXTAL073170REEL	IQD Crystal	IQXC-42	CRYSTAL 32.0000MHZ 10PF SMD	32 MHz
LFXTAL082127Reel	貼片晶振	IQXC-42	CRYSTAL 27.1200MHZ 8PF SMD	27.12 MHz
LFXTAL069527REEL	IQD Crystal	IQXC-26	CRYSTAL 40.0000MHZ 8PF SMD	40 MHz
LFXTAL059627REEL	IQD Crystal	IQXC-42	CRYSTAL 38.4000MHZ 10PF SMD	38.4 MHz
LFXTAL081620Reel	IQD Crystal	IQXC-26	CRYSTAL 48.0000MHZ 8PF SMD	48 MHz
LFXTAL081610Reel	IQD Crystal	IQXC-26	CRYSTAL 27.0000MHZ 8PF SMD	27 MHz
LFXTAL081608Reel	IQD Crystal	IQXC-26	CRYSTAL 24.0000MHZ 8PF SMD	24 MHz
LFXTAL069526REEL	IQD Crystal	IQXC-26	CRYSTAL 32.0000MHZ 8PF SMD	32 MHz
LFXTAL082131Reel	IQD Crystal	IQXC-42	CRYSTAL 38.4000MHZ 8PF SMD	38.4 MHz
LFXTAL082129Reel	IQD Crystal	IQXC-42	CRYSTAL 32.0000MHZ 8PF SMD	32 MHz
LFXTAL059596REEL	IQD Crystal	IQXC-42	CRYSTAL 30.0000MHZ 10PF SMD	30 MHz
LFXTAL051643REEL	IQD Crystal	IQXC-25	CRYSTAL 32.7680KHZ 9PF SMD	32.768 kHz
LFXTAL050789REEL	IQD Crystal	IQXC-25	CRYSTAL 32.7680KHZ 12.5PF SMD	32.768 kHz
LFXTAL081612Reel	IQD Crystal	IQXC-26	CRYSTAL 30.0000MHZ 8PF SMD	30 MHz
LFXTAL081614Reel	IQD Crystal	IQXC-26	CRYSTAL 26.0000MHZ 8PF SMD	26 MHz
LFXTAL059632REEL	IQD Crystal	IQXC-42	CRYSTAL 40.0000MHZ 10PF SMD	40 MHz
LFXTAL078377REEL	IQD Crystal	IQXC-42	CRYSTAL 26.0000MHZ 12PF SMD	26 MHz
LFXTAL081781Reel	IQD Crystal	IQXC-42	CRYSTAL 16.0000MHZ 8PF SMD	16 MHz
LFXTAL069493REEL	IQD Crystal	IQXC-42	CRYSTAL 24.0000MHZ 10PF SMD	24 MHz
LFXTAL072543REEL	IQD Crystal	IQXC-42	CRYSTAL 27.0000MHZ 10PF SMD	27 MHz
LFXTAL072541REEL	IQD Crystal	IQXC-26	CRYSTAL 27.0000MHZ 8PF SMD	27 MHz
LFXTAL069494REEL	IQD Crystal	IQXC-42	CRYSTAL 25.0000MHZ 10PF SMD	25 MHz
LFXTAL082132RL3K	IQD Crystal	IQXC-42	CRYSTAL 40.0000MHZ 8PF SMD	40 MHz
LFXTAL059591REEL	IQD Crystal	IQXC-42	CRYSTAL 26.0000MHZ 10PF SMD	26 MHz
LFXTAL081616Reel	IQD Crystal	IQXC-26	CRYSTAL 37.4000MHZ 8PF SMD	37.4 MHz
LFXTAL066198REEL	IQD Crystal	IQXC-90	CRYSTAL 32.7680KHZ 9PF SMD	32.768 kHz
LFXTAL073264Reel	IQD Crystal	IQXC-25	CRYSTAL 32.7680KHZ 6PF SMD	32.768 kHz
LFXTAL072546REEL	IQD Crystal	IQXC-42	CRYSTAL 48.0000MHZ 10PF SMD	48 MHz
LFXTAL059461REEL	IQD Crystal	IQXC-25	CRYSTAL 32.7680KHZ 7PF SMD	32.768 kHz
LFXTAL069528REEL	IQD Crystal	IQXC-26	CRYSTAL 48.0000MHZ 8PF SMD	48 MHz
LFXTAL082128Reel	IQD Crystal	IQXC-42	CRYSTAL 30.0000MHZ 8PF SMD	30 MHz
LFXTAL066742REEL	IQD Crystal	IQXC-26	CRYSTAL 26.0000MHZ 8PF SMD	26 MHz
LFXTAL062558REEL	IQD Crystal	IQXC-25	CRYSTAL 32.7680KHZ 9PF SMD	32.768 kHz
LFXTAL082887RL3K	IQD Crystal	IQXC-42	CRYSTAL 10.0000MHZ 12PF SMD	16 MHz
LFXTAL081609Reel	石英晶振	IQXC-26	CRYSTAL 25.0000MHZ 8PF SMD	25 MHz
LFXTAL081619Reel	IQD Crystal	IQXC-26	CRYSTAL 40.0000MHZ 8PF SMD	40 MHz
LFXTAL065455Reel	IQD Crystal	IQXC-25	CRYSTAL 32.7680KHZ 6PF SMD	32.768 kHz
LFXTAL025159REEL	IQD Crystal	CFPX-56	CRYSTAL 32.7680KHZ 12.5PF SMD	32.768 kHz
LFXTAL025159BULK	IQD Crystal	CFPX-56	CRYSTAL 32.7680KHZ 12.5PF TH	32.768 kHz
LFXTAL082468Reel	IQD Crystal	IQXC-42	CRYSTAL 38.4000MHZ 10PF SMD	38.4 MHz
LFXTAL082126Reel	IQD Crystal	IQXC-42	CRYSTAL 26.0000MHZ 8PF SMD	26 MHz
LFXTAL059585REEL	IQD Crystal	IQXC-42	CRYSTAL 20.0000MHZ 10PF SMD	20 MHz
LFXTAL082135Reel	IQD Crystal	IQXC-42	CRYSTAL 48.0000MHZ 8PF SMD	48 MHz
LFXTAL066431REEL	IQD Crystal	IQXC-90	CRYSTAL 32.7680KHZ 7PF SMD	32.768 kHz
LFXTAL082123Reel	IQD Crystal	IQXC-42	CRYSTAL 24.0000MHZ 8PF SMD	24 MHz
LFXTAL065253REEL	IQD Crystal	IQXC-90	CRYSTAL 32.7680KHZ 12.5PF SMD	32.768 kHz
LFXTAL082131RL3K	IQD Crystal	IQXC-42	CRYSTAL 38.4000MHZ 8PF SMD	38.4 MHz
LFXTAL082130RL3K	IQD Crystal	IQXC-42	CRYSTAL 37.4000MHZ 8PF SMD	37.4 MHz
LFXTAL082125RL3K	IQD Crystal	IQXC-42	CRYSTAL 25.0000MHZ 8PF SMD	25 MHz
LFXTAL081781RL3K	IQD Crystal	IQXC-42	CRYSTAL 16.0000MHZ 8PF SMD	16 MHz
LFXTAL082123RL3K	IQD Crystal	IQXC-42	CRYSTAL 24.0000MHZ 8PF SMD	24 MHz
LFXTAL082126RL3K	IQD Crystal	IQXC-42	CRYSTAL 26.0000MHZ 8PF SMD	26 MHz
LFXTAL082127RL3K	IQD Crystal	IQXC-42	CRYSTAL 27.1200MHZ 8PF SMD	27.12 MHz
LFXTAL082135RL3K	IQD Crystal	IQXC-42	CRYSTAL 48.0000MHZ 8PF SMD	48 MHz
LFXTAL082128RL3K	IQD Crystal	IQXC-42	CRYSTAL 30.0000MHZ 8PF SMD	30 MHz
LFXTAL082132Reel	IQD Crystal	IQXC-42	CRYSTAL 40.0000MHZ 8PF SMD	40 MHz
LFXTAL082468RL3K	IQD Crystal	IQXC-42	CRYSTAL 38.4000MHZ 10PF SMD	38.4 MHz

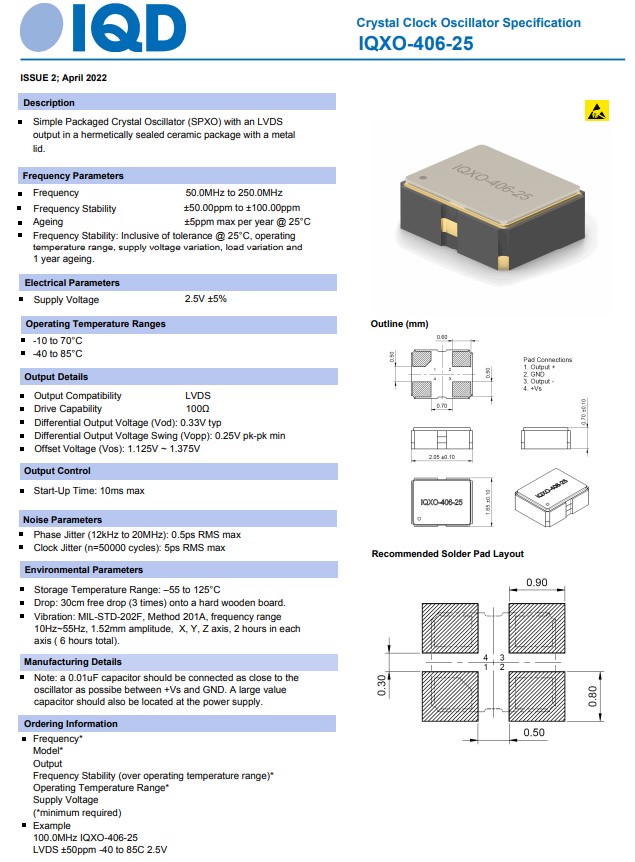

IQXO-406-25超小型時鐘振蕩器提供小型化和高速運行,IQXO-406帶LVDS的簡單封裝石英晶體振蕩器(SPXO)輸出采用金屬密封陶瓷封裝蓋子。

頻率參數：頻率50.0兆赫至250.0兆赫，頻率穩定性:50.00ppm至100.00ppm 25°C時每年最大老化5ppm，頻率穩定性:包括25°C工作溫度下的容差，溫度范圍，電源電壓變化，負載變化和1年老化。

電氣參數：電源電壓2.5V±5%

工作溫度范圍：-10至70攝氏度，-40至85攝氏度

輸出詳細信息：輸出兼容性LVDS 驅動能力100ω 差分輸出電壓(Vod):典型值0.33V 差分輸出電壓擺幅(Vopp): 0.25V峰峰值最小值失調電壓(Vos): 1.125V ~ 1.375V

輸出控制：?jiǎn)?dòng)時間:最大10ms

噪聲參數：相位抖動(12kHz至20MHz):最大0.5皮秒均方根值時鐘抖動(n=50000個周期):最大5ps RMS
