Q13FC13500004愛普生晶振編碼與印字的有趣故事
Q13FC13500004愛普生晶振編碼與印字的有趣故事
EPSON公司已經是世界上最知名的石英晶振制造商之一了,曾經打敗多家對手登上晶振廠家排行榜的NO.1,因此受眾也是比較多的,只要是日本精工愛普生株式會社生產的石英晶體,晶體振蕩器產品品質就不會受到質疑.幾十年來愛普生晶振公司已經研發了上百款石英產品,大部分都在國際市場上熱銷,但有幾款料號被業界捧為經典,因?yàn)槭褂玫娜朔浅６?/span>,而且曾多次供應緊張被大量瘋搶.
說到愛普生晶振的料號,大家熟悉的有哪些呢?答案大部分應該是FC-135晶振,MC-146晶振,C-002RX晶振,FC-12M晶振,TSX-3225晶振,FA-20H晶振,FA-238晶振等一些比較常規的料號.MC-146都是老生常談的型號了,被介紹了無數次,另一款FC-135晶振也幾乎是差不多的級別,而且近年來被使用的次數已經超過MC-146了.這顆被命名為FC-135晶體的尺寸是3.2*1.5mm,是目前常規常用的封裝之一.
Q13FC13500004是FC-135晶振最標準的原廠編碼,32.768KHz系列的普通規格我們都知道是12.5Pf,20ppm,-40℃~+85℃這些參數,可以說應用得非常廣泛了,在很多產品里面都能看到Q13FC13500004晶振的身影.因?yàn)?/span>32.768K石英晶振本身就是專用于時鐘,計時,定時模塊的,基本上產品內部都有基準時鐘系統,這也是為什么Q13FC13500004晶振這么受歡迎的因素之一.
|
3.2x1.5x0.9mm |
FC-13A晶振 |
X1A000091000100 |
32.768000kHz |
|
3.2x1.5x0.9mm |
FC-13A晶振 |
X1A000091000200 |
32.768000kHz |
|
3.2x1.5x0.9mm |
FC-13A晶振 |
X1A000091000300 |
32.768000kHz |
|
3.2x1.5x0.9mm |
FC-13A晶振 |
X1A000091000500 |
32.768000kHz |
|
3.2x1.5x0.9mm |
FC-135R晶振 |
X1A000141000100 |
32.768000kHz |
|
3.2x1.5x0.9mm |
FC-135R晶振 |
X1A000141000200 |
32.768000kHz |
|
3.2x1.5x0.9mm |
FC-135R晶振 |
X1A000141000300 |
32.768000kHz |
|
3.2x1.5x0.9mm |
FC-135R晶振 |
X1A000141000400 |
32.768000kHz |
|
3.2x1.5x0.9mm |
FC-135R晶振 |
X1A000141000500 |
32.768000kHz |
|
3.2x1.5x0.9mm |
FC-135R晶振 |
X1A000141000600 |
32.768000kHz |
|
3.2x1.5x0.9mm |
FC-135R晶振 |
X1A000141001100 |
32.768000kHz |
|
3.2x1.5x0.9mm |
FC-135R晶振 |
X1A000141001500 |
32.768000kHz |
|
3.2x1.5x0.9mm |
FC-135R晶振 |
X1A000141001600 |
32.768000kHz |
|
3.2x1.5x0.9mm |
FC-135晶振 |
Q13FC1350000100 |
32.768000kHz |
|
3.2x1.5x0.9mm |
FC-135晶振 |
Q13FC1350000200 |
32.768000kHz |
|
3.2x1.5x0.9mm |
FC-135晶振 |
Q13FC1350000300 |
32.768000kHz |
|
3.2x1.5x0.9mm |
FC-135晶振 |
Q13FC1350000400 |
32.768000kHz |
|
3.2x1.5x0.9mm |
FC-135晶振 |
Q13FC1350000500 |
32.768000kHz |
|
3.2x1.5x0.9mm |
FC-135晶振 |
Q13FC1350000600 |
32.768000kHz |
|
3.2x1.5x0.9mm |
FC-135晶振 |
Q13FC1350000800 |
32.768000kHz |
|
3.2x1.5x0.9mm |
FC-135晶振 |
Q13FC1350000900 |
32.768000kHz |
|
3.2x1.5x0.9mm |
FC-135晶振 |
Q13FC1350001000 |
32.768000kHz |
|
3.2x1.5x0.9mm |
FC-135晶振 |
Q13FC1350001100 |
32.768000kHz |
|
3.2x1.5x0.9mm |
FC-135晶振 |
Q13FC1350001200 |
32.768000kHz |
|
3.2x1.5x0.9mm |
FC-135晶振 |
Q13FC1350001300 |
32.768000kHz |
|
3.2x1.5x0.9mm |
FC-135晶振 |
Q13FC1350001700 |
32.768000kHz |
|
3.2x1.5x0.9mm |
FC-135晶振 |
Q13FC1350001900 |
32.768000kHz |
|
3.2x1.5x0.9mm |
FC-135晶振 |
Q13FC1350004900 |
32.768000kHz |
|
3.2x1.5x0.9mm |
FC-135晶振 |
Q13FC1350005700 |
32.768000kHz |
|
3.2x1.5x0.9mm |
FC-135晶振 |
Q13FC1350006000 |
32.768000kHz |
|
3.2x1.5x0.9mm |
FC-135晶振 |
Q13FC1350006100 |
32.768000kHz |
|
3.2x1.5x0.9mm |
FC-135晶振 |
Q13FC1350006300 |
32.768000kHz |
通過上面的愛普生晶振原廠編碼數據表中,我們可以發現每一款石英晶振料號都有很多不同的編碼,因?yàn)槊恳粭l編碼都代表不同的參數,FC-135晶振這個系列的頻率范圍是從32.000KHz~77.500KHz;標準的頻率公差是±20ppm,但有其他要求可以做到;負載電容有7pF,9pF,12.5pF可以選擇,有其他更高的要求可以和供應商提出.就是因?yàn)橛羞@么多不同的參數可以選擇,所以才需要完整的編碼來區別,每一條愛普生晶體原廠編碼,只代表一個型號一種規格.
這樣看來這些原廠編碼也是非常有趣的,剛開始不了解的時候會一頭霧水,不知道到底是什么意義,但當你了解之后會發現其中的奧妙,遠比系列的料號更直接和精準.還有一種讓所有都摸不著頭腦的印字.這個印字就是每一顆石英晶振表面絲印的字,不同廠家的表面印字都不一樣,但是你以為同一個制造商同一款產品的印字是一樣的,或會差不多的,那就需要再了解下了.

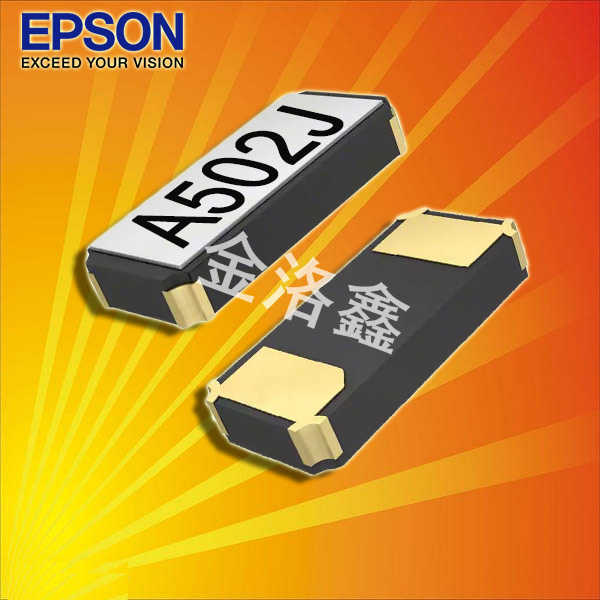

這兩張圖都是同一個型號的產品,但是表面的印字一個是以字母C開頭,一個是以字母A開頭的,后面的數字也不一樣.愛普生的貼片晶振產品還有以E開頭的,或者直接把系列的型號打上去,生產的批次,日期,產地,設備不同印字也會是不一樣的,很多人不了解這一點,所以常常以為印字都會是一樣的,如果不一樣的就不是真貨,印字不能直接證明貨的真假.
Q13FC13500004愛普生晶振編碼與印字的有趣故事
