21世紀是一個全新的網絡時代,從互聯網到物聯網這一過程,離不開同步網絡,尤其是當5G實現之后,網絡又進入了一個新的階段,石英晶體振蕩器的選擇是網絡同步比較重要的一個環節,一顆合適的振蕩器能讓網絡系統更加穩定,和擁有更高的性能.愛普生晶振公司通過多年的設計和研發,早已成功量產多款專用于網絡與同步模塊的振蕩器,并可接受客戶定制,提供近乎完美的分組網絡同步振蕩器解決方案.隨著以太網的普遍部署,’電路交換網絡’已經轉向新的’分組交換網絡’.前語音電話(PST:公共交換電話)基于頻率同步.但是,分組交換網絡本質上是異步的;需要定時控制技術來通過基于打包的網絡傳輸語音,TDM(時分調制)數據.目前,有兩種主要解決方案.

1)同步以太網(SyncE:頻率同步類型)

2)IEEE1588(定時同步類型).愛普生提供的石英晶體振蕩器器件支持基于打包的網絡的基本和必不可少的技術.高性能定時設備對于較低的PDV(分組延遲變化)特性以及定時網絡中斷期間的備份功能尤其重要.因此,Wander(MTIE,TDEV,Holdover規范是重要的規范.

定時同步:

圖1顯示了典型的移動網絡.PRC(主參考時鐘)是該系統的主時鐘.為了正確的系統操作,PRC的定時信息應該通過網絡傳輸?shù)竭吘壓晷^(qū)基站A和B,小小區基站A和B.先前的同步方法SONET/SDH只能傳輸頻率信息.但是,基于打包的網絡(圖1EEC:以太網設備時鐘)本質上是異步的.為了通過異步網絡進行同步,ITU-T提出了兩種解決方案.

1)同步以太網(SyncE)2)IEEE1588.下一節解釋了這兩種解決方案.

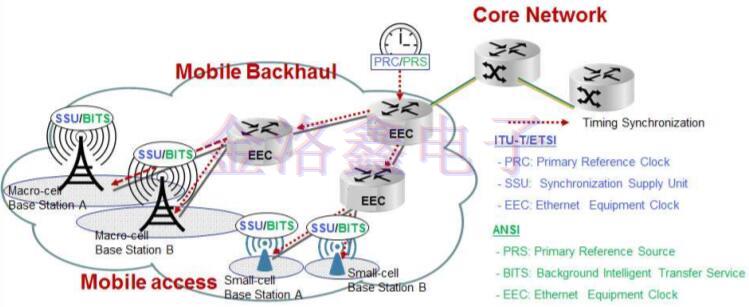

圖1:典型的移動網絡

以太網與SyncE對比IEEE1588

SyncE傳輸頻率(通過PHY層),IEEE1588傳輸時間(通過協議層).)(見表1,圖2,3,4)

表1:以太網與SyncE對比IEEE1588

圖2以太網

以太網(圖2)不傳輸定時信息.異步網絡.

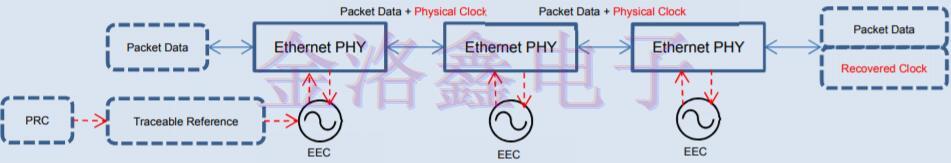

圖3同步以太網(SyncE)

PRC頻率信號可以通過以太網PHY傳輸?shù)捷^低(右側)節點,以太網PHY具有帶CDR功能的EEC(以太網設備時鐘)(CRD:時鐘數據恢復).所有節點都應配備EEC設備.SyncE只能傳輸頻率,而不能傳輸時間.PRC和最終目的節點具有相同的頻率.(頻率同步).(EEC以太網設備時鐘.標準(ITU-TG.8261選項1,2)兼容時鐘.

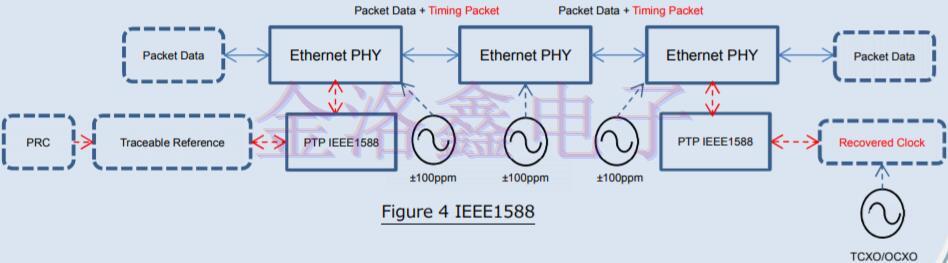

圖4IEEE1588

IEEE1588(圖4)通過協議層從PRTC向目標節點發送頻率和時間信息(基本上是PTP精確定時協議.目標節點具有相同的時間和頻率.這是定時同步.所有節點都可以配備普通的以太網時鐘.最終節點應配備高穩定性振蕩器(例如TCXO晶振,OCXO晶振)以降低PDV并提供冗余功能(定時信號中斷期間的備用時鐘).

3.解決方案標準

針對同步解決方案發布了全球標準(例如ITU-T等),(見表2).

表2同步解決方案的標準

注意:

*1IEEE1588:相位/時間

*2國際電聯電信部門公布了標準.

*3ITU-T尚未最終確定PEC解決方案的標準.

根據這些標準,使用了兩個主要的石英振蕩器設備層:(基于電信階層)

<電信公司G.812核心層3/G.812選項2(SONET/SDH設備時鐘)/G.8262選項2>

-頻率精度+/-4.6ppm(20年)

-頻率穩定性+/-300ppb(1天)

-頻率漂移+/-40ppb(1天恒溫.)

-MTIE、TDEV、堅持參考每項標準.

-頻率精度+/-4.6ppm(20年)

-頻率穩定性+/-10pb(1天)

-頻率漂移+/-1pb(1天恒溫.)

-MTIE、TDEV、堅持參考每項標準.

4.EPSON Crystal產品戰略

為了達到這兩種性能水平,愛普生有幾個振蕩器選項:

因此,愛普生將提供這些產品的應用說明.

表格中推薦的愛普生晶振料號,都是適用于網絡同步模塊的振蕩器,主要有溫補晶振和恒溫晶振兩大類型,如果產品設計要求比較高,建議采購OCXO Crystal,因?yàn)檫@種振蕩器通過都具備低相位噪聲,低相位抖動特性,而且穩定性和可靠性更高.詳細資料和產品信息請聯系金洛鑫電子0755-27837162.
