符合RTC模塊高頻率穩定性要求的Jauch振蕩器新品推薦
符合RTC模塊高頻率穩定性要求的Jauch振蕩器新品推薦

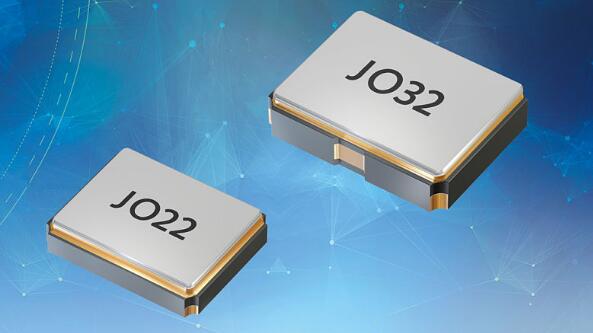

實時時鐘(RTC)可確保在筆記本電腦,智能手機,電表和眾多其他電子設備中進行準確的時間測量.在每個RTC的中心,通常有一個音叉石英晶體,其頻率正好為32.768kHz.Jauch晶振公司最新開發的振蕩器JO22/32.768千赫和JO32/32.768千赫尤其是對于這些應用程序.與基于音叉的振蕩器不同,這些新的Jauch組件使用AT切割石英毛坯,因此具有明顯優越的頻率穩定性.
在-20℃~+70℃的溫度范圍內,可獲得±25ppm的頻率穩定性.在-40℃~+85℃的擴展溫度范圍內,±30ppm是可能的,即使在高達125℃的極端熱量下,32.768K晶體振蕩器也能可靠地產生所需的頻率至±100ppm.就像去年推出的適用于MHz范圍的JO22和JO32振蕩器一樣,用于32.768kHz的新型Jauch組件可在1.8V至3.3V的可變電源電壓下工作.在此范圍內,工作電壓的變化不會產生負面影響關于頻率穩定性.
振蕩器JO22·32.768kHz·AT-cut電氣特性:
-具有停止功能的貼片振蕩器•2.5x2.0mm
-高達+125℃的高頻穩定性
-可變電源電壓1.8V~3.3V
-極低的電流消耗
-接縫密封的陶瓷/金屬包裝
|
類型 |
JO22晶振 |
|
|
頻率 |
32.768kHz |
|
|
全部頻率穩定* |
±25ppm~±100ppm(表1) |
|
|
電流消耗 |
見表2 |
|
|
電源電壓VDC |
1.8V-10％~3.3V+10％可變 |
|
|
溫度 |
-10℃~+70℃至-40℃~+125℃(表1) |
|
|
-55℃~+125℃ |
||
|
輸出 |
上升和下降時間 |
典型值50ns/最大200ns |
|
最大負載 |
15pF |
|
|
當前最大 |
0.8毫安 |
|
|
最低水平 |
0.4伏 |
|
|
高水準 |
直流電-0.4V |
|
|
最大輸出使能時間 |
10毫秒 |
|
|
最大輸出禁用時間 |
1微秒 |
|
|
最長啟動時間 |
10ms(當VDC>1.8V時為t0) |
|
|
待機功能 |
停 |
|
|
待機電流最大值 |
10µA(T1)/20µA(T2,T3) |
|
|
0.5xVDC時的對稱性 |
最大45％~!55％(參考+25C) |
|
注意:上升時間:0.1VDC~0.9VDC/下降時間:0.9VDC~0.1VDC
JO22晶振尺寸圖
振蕩器JO32·32.768kHz·AT-cut電氣特性:
-具有停止功能的SMD振蕩器
-3.2x2.5mm
-高達+125℃的高頻穩定性
-可變電源電壓1.8V~3.3V
-消耗電流極低密封陶瓷/金屬封裝
|
類型 |
JO32晶振 |
|
|
頻率 |
32.768kHz |
|
|
全部頻率穩定* |
±25ppm~±100ppm(表2) |
|
|
電流消耗 |
見表2 |
|
|
電源電壓VDC |
1.8V-10％~3.3V+10％可變 |
|
|
溫度 |
-10℃~+70℃至-40℃~+125℃(表1) |
|
|
-55℃~+125℃ |
||
|
輸出 |
上升和下降時間 |
典型值50ns/最大200ns |
|
最大負載 |
15pF |
|
|
當前最大 |
0.8毫安 |
|
|
最低水平 |
0.4伏 |
|
|
高水準 |
直流電-0.4V |
|
|
最大輸出使能時間 |
10毫秒 |
|
|
最大輸出禁用時間 |
1微秒 |
|
|
最長啟動時間 |
10ms(當VDC>1.8V時為t0) |
|
|
待機功能 |
停 |
|
|
待機電流最大值 |
10µA(T1)/20µA(T2,T3) |
|
|
0.5xVDC時的對稱性 |
最大45％~55％(參考+25C) |
|
注意:上升時間:0.1VDC~0.9VDC/下降時間:0.9VDC~0.1VDC

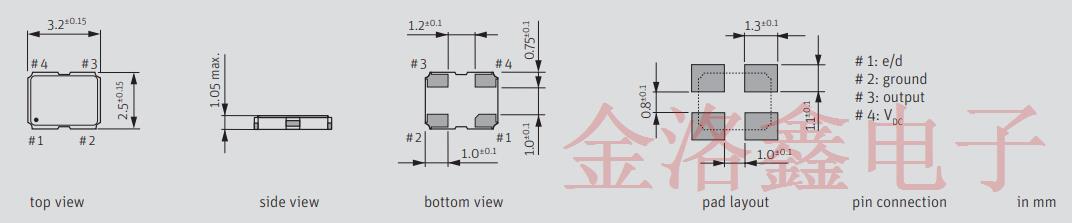

JO32晶振尺寸圖
JO22/32.768kHz和JO32/32.768kHz具有LVCMOS兼容的輸出信號,適合于操作標準邏輯電路.由于它們的超緊湊微型貼片晶振封裝分別只有2.5mmx2.0mmx0.8mm和3.2mmx2.5mmx1.0mm,因此非常適合在各種應用中開發特別小的PCB和電路.該振蕩器為100％無鉛且符合RoHS和REACH要求.兩種成分均符合沖突礦物法規.
