晶振是智能電子產品中最重要的一顆電子元件，如果發生了損壞將可能導致產品無法工作，幸運的是晶振發生不起振的現象其實是可以修復的，不同的晶振頻率可能會有不同的修復方法，下文是深圳市金洛鑫電子為廣大新老客戶整理的關于石英晶振、貼片晶振、陶瓷晶振和音叉晶振等晶體的知識和部分不同晶振頻率的修復方法。

音叉晶體最常規的晶體3*9mm、3*10mm、3*8mm、2*6mm、1*5mm、1*4mm。

電子產品在目前的趨勢發展下，諸多產品都會采用石英晶振，然而選用陶瓷晶振的日益減少。我司針對目前的市場前景，細細研究過，其中原因有以下幾點：

1、石英晶振的高精準度和耐高溫范圍要比陶瓷晶振好，而陶瓷晶振精度往往達不到預期的效果，所以瀕臨的是被后續市場所淘汰掉。

2、普通石英插件晶振價格沒有以前那么高，實現了優質優價，以低價格優品質站穩市場，并沖擊陶瓷晶振市場。Quartz crystal專業晶振廠家金洛鑫電子，是您最親信的選擇。

關于晶振損壞（客戶收到貨后，進行組裝后而導致晶振破損，我司技術部門針對以上而得出的結論）

1、14.318M：不起振動，會影響主板上電后全板無復位，起振波形不正常，可能會直接導致主板開機不定時擋機的現象。舉個實例：一片經過測試員多次放回的主板，故障原因定為不開機。后經確認，該板開機不穩定，大部分時間能開機，有時不開機，而不開機時全板無復位（14.318M也不起振），更換晶振后恢復正常。{此為晶振工作不穩定}。

2、25M晶振用于NVIDIA電時序時，25M不起振會影響不上電，或上電斷電或不開機，單邊起振也出現上電斷電現象。而25M用于網卡芯片時，不起振則會抓不到網卡，頻率異常會出現不連網或網燈不亮等現象。舉個實例：一片NF520T的主板，抓不到網卡，測量25M晶振兩端，發現有電壓無波形，更換石英晶體諧振器后，故障消失。一片七彩虹CN61G 1.5B主板，故障現象為不開機數碼卡顯FF，進行了兩三次維修測量均未發現問題，而此板為短期板，并且換過BGA，音暫時無法修復，放在工位上。在第四次插上電源后斷電，后猛然醒悟，量得25M不起振，更換OK。

3、32.768K晶振周期有誤，直接會影響主板系統時鐘的準確性，會出現時鐘走不準的問題，這跟手機時間走不準是一個道理。

對于INTEL、AMD、ATI芯片的主板，32.768KHZ晶振不起振，會導致主板不上電或上電后全板無復位。對于NVIDIA芯片主板，32.768KHZ石英晶體不起振則會出現跑CF或45（對應的數碼卡），數碼卡跑FF{有可能會出現I/O（winbond83627）第18腳或21腳兩者中有一個無時鐘}。舉個實例：開機數碼卡跑45，量得為32.768KHZ不起振，用二極體分別測量連段晶振對地阻值偏低，并且兩者阻值相似，而OK板時鐘晶振兩端分別為670歐、775歐（維修中沒必要記住其阻值，不準確時可參照OK板）。

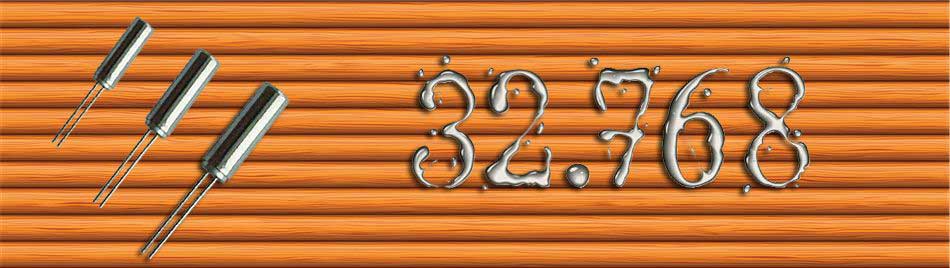

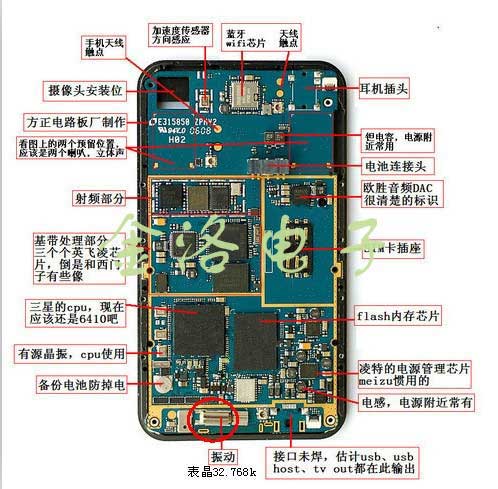

諸多的人都會這樣問到，電腦主板上的晶振究竟能起到什么作用。一般主板內藏最少2-3個石英晶振，甚至更多。電腦主板中最不可缺少的為圓柱晶振，初接觸晶振這行業的人，很是疑惑，不知道這款晶振是做什么來用的。其實圓柱晶振最常規的頻點為32.768KHZ，行業中人們通俗稱為音叉晶體或表晶。時鐘上用到的石英晶振，32.768K是數字電路板上最常見的了，做時鐘客戶經常選用的音叉晶振。

舉個例子：筆記本主板上的晶振起什么作用，是振蕩發出的頻率嗎？晶振全稱為晶體振蕩器，其作用在于產生原始的時鐘頻率，這個頻率晶振經過頻率發生器的放大或縮小后就成了電腦中各種不同的總線頻率.

然而電腦主板所用到的石英晶體振蕩器又稱為有源晶振，根據極性，又可分為無源晶振。

主板中最常規的用到的晶振可歸為5中，下列一一來道清它們所起到的作用。

1、14.318M晶振為時鐘晶振，工作電壓為1.1-1.6V。

2、24M晶振為BGA內部VGA部分提供相關工作時鐘。

3、24.576M晶振用于音效芯片，工作電壓為1.1-2.2V。

4、25M晶振用于網卡部分，為網卡提供工作時鐘，也用于Nvidia芯片上電時序中所需的時鐘，電壓為1.1-2.2V。

5、32.768KHZ晶振為實時晶振，工作電壓為1.4V左右，系統時間基準時鐘，上電之前為南橋內部提供工作所需時鐘。
