藍牙模塊時鐘晶振選型難?一點小見解,希望有所裨益
藍牙模塊時鐘晶振選型難?一點小見解,希望有所裨益

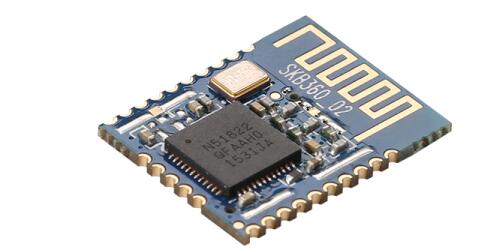

現在只要是需要進行短距離數據傳輸?shù)碾娮釉O備都必須配備藍牙模塊,最典型的應用就是只能家居各家電之間的通信,還有就是我們用的無線耳機,藍牙耳機等等都是,而模塊電路板上時鐘晶振的選型尤為重要,這會影響整個模塊的工作性能,所以再設計開發乃至于選型的時候需要格外注意.
利用藍牙的產品多種多樣.PDA,打印機,計算機鍵盤和鼠標,耳機,游戲設備,路由器,條形碼掃描儀,照相機,手機,免提車載套件僅會刮傷采用藍牙無線技術的產品的表面.每天都在開發這項技術的新用途,從而導致更多產品支持藍牙.
簡單來說,藍牙是用來代替連接電子設備的電纜.具體地說,它是在2.4GHz的ISM頻帶中運行的短距離無線電模塊.藍牙協議旨在在嘈雜的頻率環境中且在短距離(10米)內運行,因此采用了跳頻方案以使鏈路更堅固.為避免干擾其他信號,無線鏈路在設備之間發送或接收數據流(或數據包)后迅速跳至新的頻率.
且看CTS是如何針對藍牙晶振研發產品的;隨著對無線應用程序需求的增長,許多公司正在生產提供藍牙技術解決方案的芯片組.這些芯片組中的大多數都需要一個外部計時設備,其形式為石英晶體,可以倍頻至2.4GHz頻帶.石英晶振需要尺寸小,可靠性高并提供足夠的頻率穩定性.
CTS403、405、406和407型是適用于藍牙應用的一系列晶體.基于陶瓷的封裝,具有各種尺寸的縫焊金屬蓋,可提供在藍牙環境下工作所需的性能.典型的藍牙頻率為12、13、15.36、16、24、26和32MHz,以基本共振模式運行.用戶定義工作溫度范圍,25℃時的頻率公差,在整個溫度范圍內的穩定性和負載電容.
圖片
根據上述文內容顯示來看,以及上圖中CTS提供的適用產品來看;在藍牙晶振上使用的晶振產品大都為無源晶振,并且頻點都比較低,最高也不過32M的樣子,精度都是在30pm,以及工作溫度方面極少要求具備耐高溫性能,尺寸方面現在應用最多的就是3225尺寸晶振,更小尺寸的也有應用,5032尺寸的就用得比較少了,甚至是沒有,畢竟現在電子產品小型化已經成為主要發展趨勢.
故而,藍牙晶振應當選型3225尺寸及更小尺寸的12、13、15.36、16、24、26和32MHz的小型無源貼片晶振最為合適.也切合藍牙模塊的功能特性需求.
藍牙模塊晶振的選型難點是什么?首先,一般藍牙模塊的體積比較小,并且廠家也需要盡可能的節省PCB設計空間,所以要盡可能的對標小體積的產品進行設計;還有一個就是藍牙模塊作為短距離數據傳輸模塊,那么就需要保證數據傳輸?shù)挠行Ь嚯x,負載電容是影響這一性能的主要因素,值越大,有效距離越小,值越小,有效距離就越大,但是過大或者過小都會造成晶振產品的損壞,故應該適中.
只要明白了以上幾點內容,藍牙模塊晶振選型將不再是難事!
