NDK小型低G靈敏度溫補晶振的開發與應用

來源：金洛鑫瀏覽：- 發布日期：2019-08-29 10:46:14【大中小】

2018年6月日本電波工業株式會社成功開發出小體積的,具有低G靈敏度特性的兩款溫補晶振,尺寸分別是3.2*2.5*1.1mm和2.0*1.6*0.7mm,這兩種封裝都是市場上比較常用的.通常帶有低G靈敏度的晶振都屬于比較高性能的類別,應用到比較高端的設備身上,因?yàn)榈?/span>G靈敏度的特點就是高精度,高穩定性,高可靠性,比普通晶體振蕩器的作用高出許多,提高產品的性能和使產品穩定發揮.

Nihon Dempa Kogyo(NDK)已開始提供其新型振動不敏感,低g敏感*1溫補晶體振蕩器的樣品.兩種型號-緊湊型(2.0×1.6×0.7mm)和支持Stratum3和ITU-TTR-G8262應用(3.2×2.5×1.1mm)的高精度型-振動靈敏度性能是10倍傳統的振蕩器.最近在信息和電信領域取得的顯著進步,如5G/LTE高速通信,4K/8K視頻通信,汽車電信設備和物聯網,已經對高穩定,高質量振蕩器的支持提出了越來越高的要求.

然而,需要解決與各種戶外操作環境相關的振動,冷卻風扇,與通信設備一起使用的無人機以及可能在系統使用期間影響石英晶振并損害電信質量的其他源.關于可用的各種電信系統,對快速發展的多級調制系統*2的影響特別令人關注.為了滿足這些需求,NDK使用光刻技術和應力分析模擬開發了一種具有卓越抗振性能的新型振蕩器.

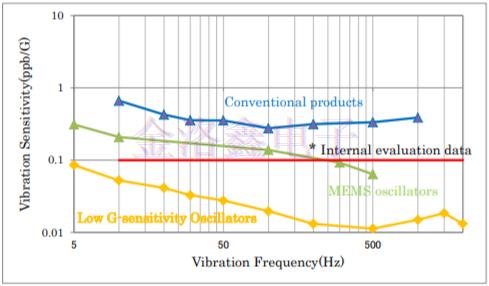

該產品具有0.1ppb/G的低g靈敏度,是同行業中最低的,比相同尺寸的傳統TCXO振蕩器高10倍以上.它提供了超越MEMS振蕩器性能的明顯優勢,并在各種環境中支持高穩定性,高質量的器件性能.NDK在振蕩器和其他晶體器件廣泛應用的基礎上,致力于高質量,高速通信領域的開發工作.

*1:低g靈敏度

低加速度靈敏度表示為每單位重力加速度的頻率變化

*2:多級調制系統一種調制解調器應用,其中數據與基于相位和幅度的無線電波或電信號相關聯.用于LTE移動通信,Wi-Fi,光通信等領域.該系統允許以高效率傳輸大量信息,但對噪聲敏感.

NDK小型低G靈敏度溫補晶振的開發與應用

[外觀]NT2016S(緊湊型) NT3225S(高精度型)

[樣品/批量生產]

NT2016S(緊湊型)樣品出貨定于2018年6月開始,并于2019年3月批量生產.NT3225S(高精度型)樣品裝運計劃于2018年9月開始,并于2019年5月批量生產.

[規格/特性]

模型	NT2016S	NT3225S
外部尺寸	2.0×1.6×0.7mm	3.2×2.5×1.1mm

[絕對最大額定值]

電源電壓	-0.6至+4.6VDC	-0.6至+4.6VDC
存儲溫度范圍	-40至+85°C	-40至+105°C

[電氣特性]

名義頻率	10到52MHz	10到52MHz
標準頻率	25,26,40,50,52MHz	25,26,50,52MHz
電源電壓(VCC)	+1.8V±5％*1	+2.5V±5％,+3.3V±10％*2
工作溫度	-30至+85°C	-40至+105°C
范圍	剪切的正弦波	削減正弦波,CMOS
輸出波形	最大.±0.5×10-6	最大.±0.28×10-6
頻率/溫度	最大.0.1ppb/G.	最大.0.1ppb/G.
