日本RAVER品牌1612超小型FCXO-07振蕩器規格書

來源：金洛鑫瀏覽：- 發布日期：2019-11-21 11:40:35【大中小】

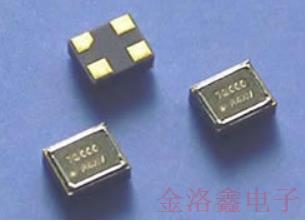

日本リバーエレテック株式會社的中文名稱是大河公司,也是生產廠家們比較熟悉的大河晶振品牌,這家公司只生產石英頻率組件產品,FCXO-07晶振是他們自己開發,設計,量產的一款超低功耗型石英晶體振蕩器產品.同時也是業界目前最小尺寸的振蕩器,1.6x1.2x0.7mm的FCXO-07晶振,精準度可以達到非常高的±7ppm標準.適用于無線通訊,通信網絡,成像儀,無線模塊,調諧器,高端時鐘系統,工業儀表儀器等產品,金洛鑫電子已將FCXO-07振蕩器的規格書翻譯出來,供廣大新老客戶參考.

貼片石英晶體振蕩器(SPXO):

1.6x1.2mm/3~80MHz/CMOS/1.8~3.3V

[特征]

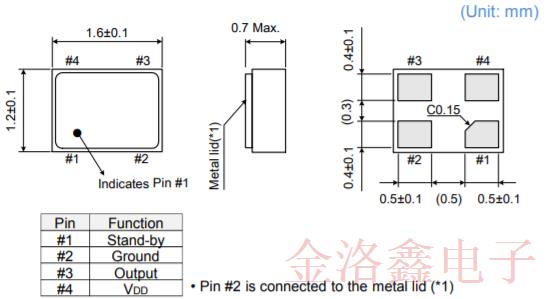

•1.6x1.2x0.7mm

•3.000MHz~80MHz

•CMOS輸出晶體時鐘振蕩器

•提供±7ppm(@25°C)的頻率公差

•堅固的陶瓷封裝,帶有通過電子束密封的金屬蓋

•符合RoHS/無鉛

[應用領域]

•移動通信,無線模塊,調諧器模塊,無線通訊模塊,成像儀,時鐘,儀表儀器

標準規格:

項目	技術指標	條件/備注
標稱頻率	3.000~80.000MHz	-
頻率公差	±7ppm	@25°攝氏度請參閱下面的更多選項
儲存溫度	-55~+125℃	-
工作溫度	-40~+85℃	請參閱下面的更多選項
頻率/溫度	±10ppm(-30~+85°C) ±15ppm(-40~+85°C)	參考25°C 請參閱下面的更多選項
電源電壓	1.8±0.18~3.3±0.33V	額定電壓
電流消耗	2.0mAMax.	F=40MHz,VDD=3.0V,空載
待機電流	10µAMax	待機=“L”
輸出電壓	VOH:VDD-0.4VMin.	IOH=-4mA
輸出電壓	VOL:0.4VMax	IOL=+4mA
輸出負載	15pFMax	-
輸出邏輯	CMOS	-
對稱性(占空比)	50±5%	-
上升時間/下降時間	4.5nsMax.	10％VDD至90％VDD電平
啟動時間	2.0msMax	VDD=3.3V
啟動時間	5.0msMax	VDD=1.8V
隨機抖動(RJ)	2.9psTyp.	VDD=3.3V, 在波峰3100C上測得
總抖動(TJ)	40psTyp	VDD=3.3V,TJ=n*RJ, (n≒14.1,BER=10-12) 在波峰3100℃測量
相位抖動	1.0psMax	VDD=3.3伏, 偏移頻率=12千赫~5兆赫
待機功能(引腳#1)	VIH:0.7VDDMin.	輸出(引腳3)已啟用
待機功能(引腳#1)	VIL:0.3VDDMax.	輸出(Pin＃3)禁用=高阻態
磁帶和卷軸	3000pcs/reel	卷盤直徑:?180毫米
