石英晶體的壓電方程

來源：金洛鑫瀏覽：- 發布日期：2018-05-09 17:36:20【大中小】

大家都知道石英晶體諧振器是具有壓電效應的，因此通電之后才可以振蕩，帶動其他的電子零部件工作。石英晶振的壓電性能是獨一無二的，因此才會成為產品內部最核心最重要的元器件，想要制造一顆完整晶振，計量與測量是必不可少的。

通過前幾節討論，我們知道，晶振介電性質所遵循的電學規律是用介電方程來表達的，介電方程反映了電位移D與電場強度E之間的線性關系。晶體的彈性性質所遵循的力學規律是用彈性方程來表達的。彈性方程反映了應力張量T與應變張量S之間的線性關系。同樣，壓電石英晶體的壓電性質所遵循的機電規律是用壓電方程來表達的，壓電方程反映了D、E、T、S四個量之間的線性關系。

一、壓電方程

石英晶體諧振器是彈性介質，也是電介質，在應力張量T和電場E的分別作用下，

將產生彈性應變和介電電位移，即：

S彈=SET；

D介=εTE；

式中，SE為E=0（或常數）時的彈性柔順常數矩陣；εT為T=0（或常數）時的介電常數矩陣。

無源晶振也是壓電體，在T和E的作用下，將通過正、逆壓電效應產生壓電

應變和壓電電位移，即：

S壓=dtE；

D壓=dT；

所以，音叉晶振的總應變和總電位移為

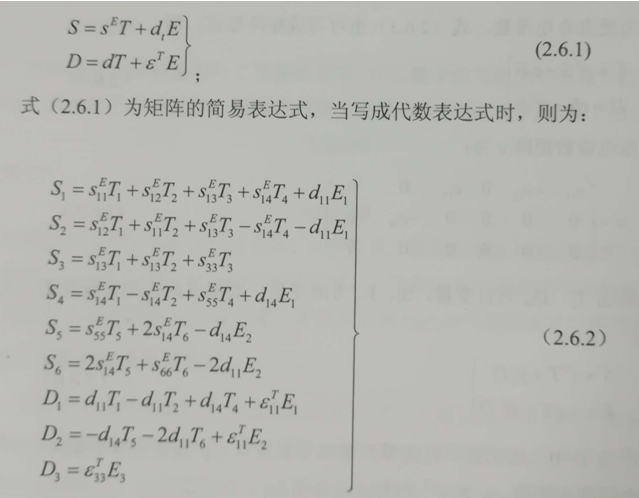

S=S彈+S壓；
