很多生產廠家采購石英晶體諧振器時，對工作溫度都有要求，因?yàn)榕庐a(chǎn)品會容易發熱或者爆炸。常規的貼片晶振工作溫度范圍是-30℃~+85℃，-40℃~+85℃；高要求的例如車規級的，一般是-40℃~+105℃，-40℃~+125℃甚至是-40℃~+150℃都有，根據產品的性能和要求選擇。工作溫度與頻率，精度，負載電容，封裝尺寸并稱為晶振五大參數。

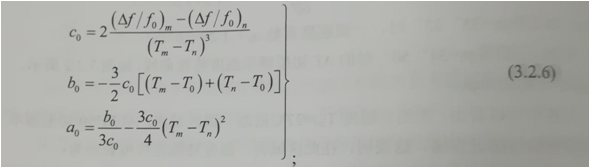

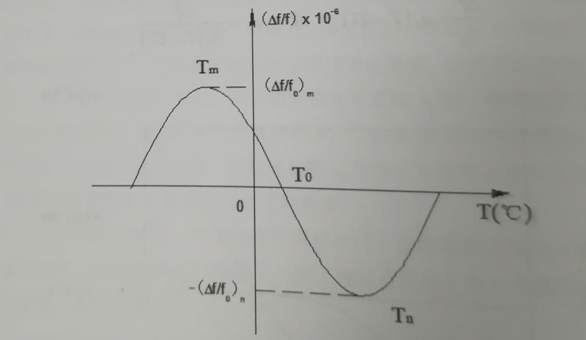

圖3.2.3表示AT切型頻率溫度特性的典型測量結果。圖中,T0為某一參考溫度,Tm和Tn為極大點和極小點的溫度,(△f/f0)m和(△f/f0)n分別為極大點和極小點的相對頻率,a0、b0、c0與這些量的關系為

這說明,只要測得AT切型晶體元件的（△f/f0）m、（△f/f0）n和Tm、Tn、T0等的數值,然后代入上式(3.2.6),即可得到所需的a0、b0、c0的數值。

除了用頻率溫度特性來描寫貼片晶振元件的溫度特性外,還經常用頻率溫度系數

來表示晶體元件的溫度特性,頻率溫度系數的數學表示式為

TF=1/f0(∂f/∂T)                        (3.2.7)

式中,TF為頻率溫度系數,1/f0（∂f/∂T）為頻率隨溫度的相對變化率。應該注意

TF和a0、b0、c0的之間的區別,TF為任意溫度T時的頻率溫度系數,而a0、b0

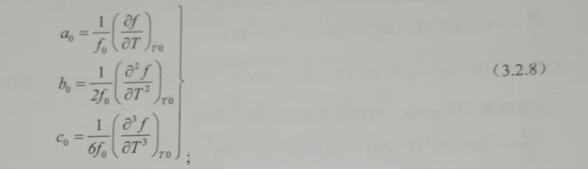

C0為參考溫度T0時的一級、二級、三級溫度系數,即:0

將式(3.2.4)代入(3.2.7) 可得:

TF=a0+2b0(T-T0)+3c0(T-T0)2；             (3.2.9)

由式(3.2.9)可以看出：

(1)晶體元件的頻率溫度系數TF與一級、二級、三級系數有關；

(2)晶體元件的頻率溫度系數TF是溫度的函數,因此頻率溫度系數是在某一溫度時的頻率溫度系數;

(3)頻率溫度系數的大小,反應了石英晶體元件的溫度穩定性;

(4)當T=T0時,則TF=a0,這表明只有在a0=0的條件下,才存在零溫度系數,所以,a0=0的切型稱為零溫度系數切型。

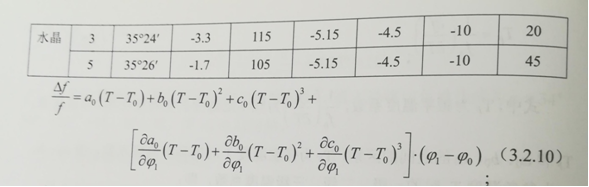

下表給出了各級頻率溫度系數的數值,以及這些系數隨切角的變化率,將表中有關數據代入下式,即可作出所需的頻率溫度特性曲線。

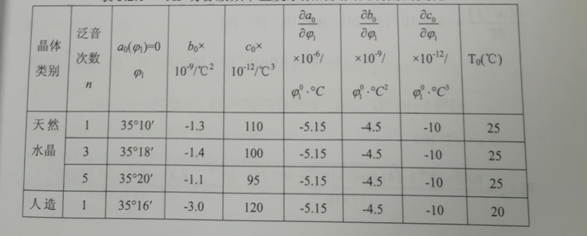

表3.2.1AT切各級頻率溫度系數的及其隨切角的變化

例如,將表中人造水晶n=1,θ=35°16’的系數代入式（3.2.10）可得：

求基準角(即φ1=φ0)時的頻率溫度特性方程為：

對上式進行二次微分，且(∂^2（?f/f）)/(∂T^2 )=0,求拐點溫度：

∴T=8.35+20=28.35℃,即為拐點溫度。

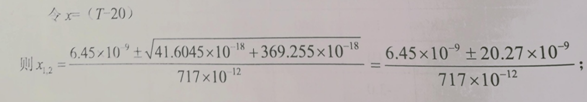

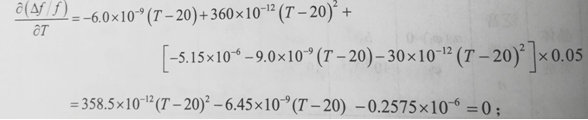

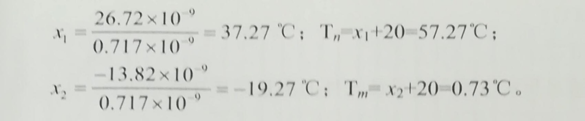

【例】求歸一化頻率溫度度特性曲線上+3’時的向下翻轉點Tm和向上翻轉點Tn，φ1=3’=0.05°，對式（3.2.11）進行一次微分，(∂（?f/f）)/∂T=0，則：

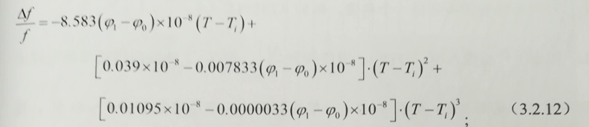

貝赫曼(R. Bechmann)總結了多方面試驗結果,得到無源晶振元件的頻率溫度特性曲線族的方程如下：

對式(3.2.12)進行一次微分,且φ1=φ0 (即基準角)得:

再進行二次微分得:

則(T-Ti)=-0.078/0.0657=-1.19℃,當Ti=27℃時,則T=27-1.19=25.89℃,即為拐點溫度。

【例】求歸一化頻率溫度特性曲線上+3′時的向下翻轉點Tm和向上翻轉點Tn

（55頁圖）φ1=3’，對式（3.2.12）進行一次微分，且(∂（?f/f）)/∂T=0，則：

當Ti=25.89℃時:

Tn=x1+25.89=52.958℃。

Tm=x2+25.89=-3.076℃。

上述所計算的結果與實際生產的晶振元件的測量結果比較接近。
