根據不同情況,AT切型圓片的外形可采用雙凸、平凸、平面倒邊和平面片等四種?，F(xiàn)分別介紹如下：

1.平面倒邊石英片厚度的確定：

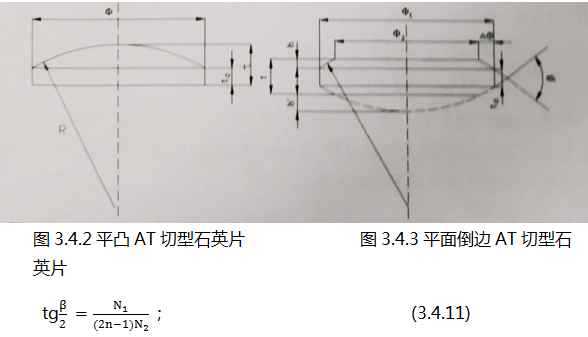

當直徑與厚度比45<Φ/t<60范圍時，為了消除邊緣效應的影響，石英晶體片的外形一般采用平面倒邊。如圖3.4.3所示，但目前實際生產中,當15<Φ/t<<60時,都采用平面倒邊。由于其加工方法比平凸、雙凸更方便，且能達到產品規格要求，石英片的厚度計算公式可用下列近似式計算。

當石英片的直徑Φ和厚度t確定后，應按如下步驟計算：

平面倒邊片如圖(3.4.3)中的β角，一般在6°~9°,β角按下式計算：

式中，N1、N2的值為：

對于AT切:N1=1665KHz•mm；N2=2542KHz•mm；

對于BT切:N1=2560KHz•nmn；N2=1654KHz•mm。

n為波節線，由邊緣算起的順序號，其含義是，當振動波傳播到石英晶振片邊緣反射回來時，到達平臺邊緣時，剛好是波節，即不振動的位置。從而減小邊緣效應。

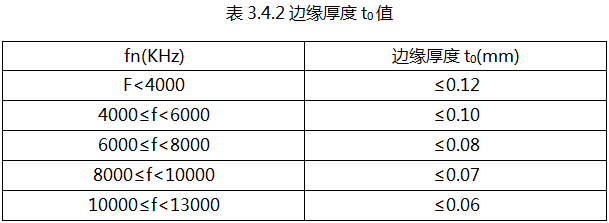

圖中t0為石英片邊緣厚度(即留邊量)。從理論上來說，t0應該接近于零，即處于石英片切變振動的節面(即不振動的面)上。這也是石英水晶振子固定的位置，從而使等效電阻達到最小。但是t0太小，易產生生破邊、破角，為此應根據頻率的高低來選擇t0的值。對HC-49/U型的石英片其t0值建議按下表3.4.2確定。

經計算,β=6.8°或取8.32°。

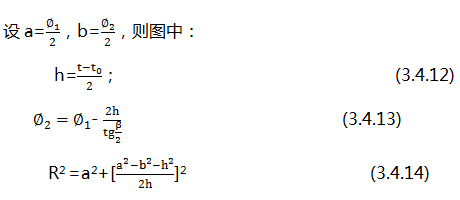

平面倒邊片的曲率半徑按下法計算。

有人會提出邊緣厚度t0太小，一定會有破邊、破角，這種提法是錯誤的，關鍵在滾筒倒邊時的轉速如何確定。這將在石英片的制造中來確定。

2.雙凸圓片曲率半徑和厚度的確定

圓片外形選擇單主要依據Φ/t的大小而定。一般在Φ/t<15時,采用雙凸片。實踐證明，采用改變曲率半徑的方法，可以獲得滿足技術要求的性能，因此，在生產上為了便于管理，往往只選取少數幾種直徑規格，然后，根據需要采用不同的曲率半徑,雙凸石英片的優點是：邊緣效應小，振動活力高，能抑制其它耦合作用。缺點是加工復雜，率溫度特性曲線的一致性較差，不宜于石英晶體諧振器大量生產。

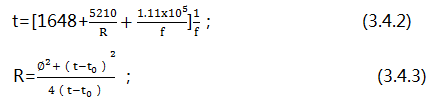

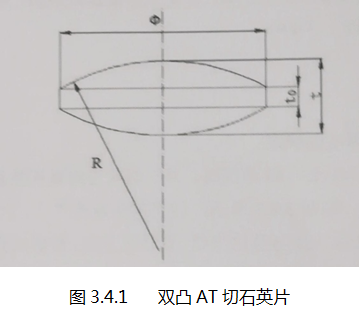

如圖3.4.1所示的雙凸石英片，它的石英片中心厚度和曲率半徑的計算公式為:

式中：

R—石英片的曲率半徑，(mm)；

t—石英片的中心厚度，(mm)；

t0—石英片的邊緣厚度,根據直徑大小選取0.06~0.12mm；

f—標稱頻率(KHz)。

直接用式(3.4.2)和(3.4.3)計算t和R還是比較麻煩的。一般都采用逐步近似方法，選假設R=∞，代入式(3.4.2)得：

由式(3.4.4)求得t近似值后，再代入(3.4.3)計算R的近似值。即

從式(3.4.5)得到R近似值代入(3.4.4)求t的第二次近似值，再代入(3.4.3)求R的第二次近似值。重復上述過程，最后可得更準確的R值和t值。應該注意，最后所得的R值必須滿足下面的關系式:

3.平面片厚度的確定

當無源晶振晶片的直徑與厚度比Φ/t≥60時，邊緣效應的影響很小。一般采用平面石英片可以滿足通用產品的技術要求。在此情況下,英片厚度的計算公式為：

式中的計算單位分別為：f—KHz;t—mm。

4.平凸圓片曲率半徑和厚度的確定

當直徑與厚度比15<Φ/t≤45時，一般采用平凸形,平凸有片的邊緣的小，振動活力高，諧振器頻率溫度特性曲線的一致性較好。加工比雙凸石英片簡單。由于后兩個優點，所以在生產上右英片外形常常采用平凸而不是雙凸。

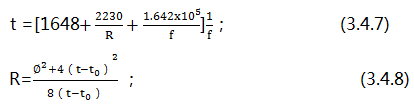

如圖(3.4.2)所示的平凸石英片,它的石英片中心度和曲率半徑的計算式為:

式中，t0數值在低頻段為0.3~0,4mm，在高頻段為0.2~0.3mm。平凸曲率半徑和厚度的計算方法與雙凸完全相似。也是采用逐步近似法，但最后得到的曲率半徑R必須滿足關系式(3.4.9)。
