Euroquartz晶振,CX11SM晶振,CX11-S-C-SM1-32.768K-100/I晶振

頻率：32.768KHZ,100kHz~180kHz

尺寸：3.2*1.5mm

超小型,薄型,質地輕的表面貼片音叉型晶體振蕩器,手機晶體,產品體積小,特別適用于各種小巧的便攜式消費電子數碼產品,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.

訂購熱線：0755-27837162

Euroquartz晶振,CX11SM晶振,CX11-S-C-SM1-32.768K-100/I晶振，Euroquartz晶振的歷史包含60年。Euroquartz Limited成立于1982年，1987年收購了二戰期間形成的英國石英晶體制造商Brookes Crystals。Brookes Crystals的收購使Euroquartz成為英國重要的頻率控制產品制造商。1989年，該公司進入了其目前建造的制造和行政大樓.

Euroquartz Limited是一家獨立的，以英國為基地的全球電子制造行業石英晶體，振蕩器，濾波器和頻率相關產品的制造商和供應商。

Euroquartz晶振,CX11SM晶振,CX11-S-C-SM1-32.768K-100/I晶振，Euroquartz晶振公司故意對產品范圍采取“基礎廣泛”的政策態度，以最大限度地提高靈活性，該公司擁有多個專業產品領域，特別是設計和制造定制電子濾波器，用于國防相關應用的高可靠性振蕩器以及高耐輻射振蕩器航空航天和空間衛星應用。

貼片表晶32.768K系列具有超小型,薄型,質地輕的表面貼片音叉型石英晶體振蕩器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.

Euroquartz晶振,CX11SM晶振,CX11-S-C-SM1-32.768K-100/I晶振，貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊，主要是為了去除晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。

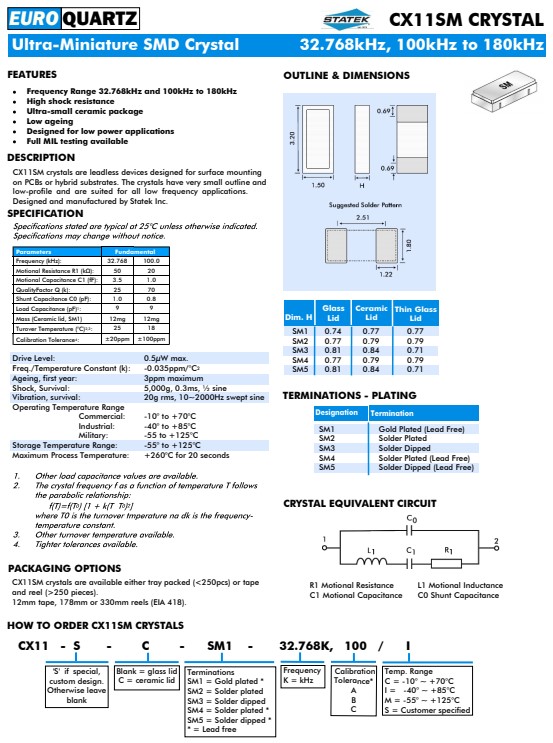

Parameters	Fundamental
Frequency (kHz):	32.768	100.0
Motional Resistance R1 (kΩ):	50	20
Motional Capacitance C1 (fF):	3.5	1.0
QualityFactor Q (k):	25	70
Shunt Capacitance C0 (pF):	1.0	0.8
Load Capacitance (pF)1:	9	9
Mass (Ceramic lid, SM1)	12mg	12mg
Turover Temperature (°C)2,3:	25	18
Calibration Tolerance4:	±20ppm	±100ppm
Drive Level:	0.5µW max.
Freq./Temperature Constant (k):	-0.035ppm/°C2
Ageing, first year:	3ppm maximum
Shock, Survival:	5,000g, 0.3ms, ½ sine
Vibration, survival:	20g rms, 10~2000Hz swept sine
Operating Temperature Range Commercial: -10° to +70°C Industrial: -40° to +85°C Military: -55 to +125°C
Storage Temperature Range:	-55° to +125°C
Maximum Process Temperature:	+260°C for 20 seconds

抗沖擊
貼片晶振可能會在某些條件下受到損壞。例如從桌上跌落或在貼裝過程中受到?jīng)_擊。如果產品已受過沖擊請勿使用。
輻射
  暴露于輻射環境會導致石英晶體性能受到損害，因此應避免照射。 Euroquartz晶振,CX11SM晶振,CX11-S-C-SM1-32.768K-100/I晶振.
化學制劑/pH值環境
  請勿在PH值范圍可能導致腐蝕或溶解晶振或包裝材料的環境下使用或儲藏這些產品。
粘合劑
請勿使用可能導致SMD無源晶振所用的封裝材料，終端，組件，玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如，氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”，從而破壞密封質量，降低性能。）
鹵化合物
  請勿在鹵素氣體環境下使用貼片晶振。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。
靜電
過高的靜電可能會損壞石英晶體諧振器，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作。
