IQD晶振,CX11VTF晶振,32.7680kHz-CX11VTF-C-SM1-100晶振
頻率：32.0kHz~180.0kHz

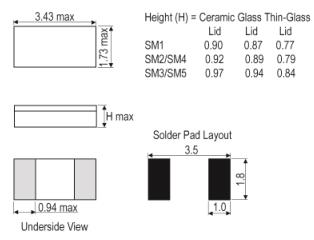

尺寸：3.2*1.5mm
IQD晶振,CX11VTF晶振,32.7680kHz-CX11VTF-C-SM1-100晶振， IQD晶振集團是一個充滿活力的、以客戶為導向的公司,擁有“不斷改進”的文化,加上一個友好的、支持性的工作環境.作為一個在全球60多個國家擁有活躍客戶的頻率控制市場的公認市場領導者,IQD晶振的業務是真正全球化的,包括來自不同國籍的員工.您將會驚訝于我們的客戶基礎的廣度和我們的組件在其中發揮關鍵作用的各種終端產品.
IQD伊克德晶振集團所生產的頻率元件類型包括石英晶振,石英晶體諧振器,壓控晶振,有源貼片晶振,TXCO溫補晶振,水晶振蕩子等.從民用級石英晶振到工業級石英貼片晶振,廣泛應用于工業機械設備,醫學機械,軍事應用的高性能石英晶體,貼片晶振,石英晶體振蕩器. IQD晶振,CX11VTF晶振,32.7680kHz-CX11VTF-C-SM1-100晶振.
IQD晶振,CX11VTF晶振,32.7680kHz-CX11VTF-C-SM1-100晶振，3215石英晶振本身體積小,超薄型石英晶體振蕩器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷振蕩器(偏差大)和普通的石英晶體振蕩器(偏差小)的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航SSD,USB,Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.
貼片晶振晶片邊緣處理技術：無源貼片晶振是晶片通過滾筒倒邊，主要是為了去除晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。

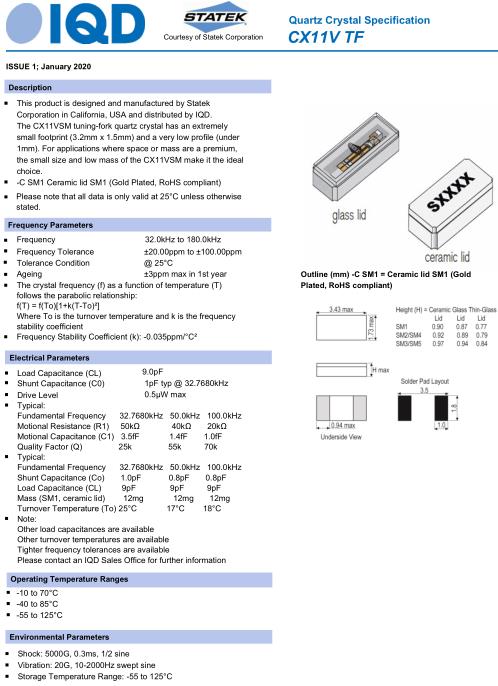

| Frequency | 32.0kHz to 180.0kHz | ||
| Frequency Tolerance | ±20.00ppm to ±100.00ppm | ||
| Tolerance Condition | @ 25°C | ||
| Ageing | ±3ppm max in 1st year | ||
| Frequency Stability Coefficient (k): | -0.035ppm/°C² | ||
| Load Capacitance (CL) | 9.0pF | ||
| Shunt Capacitance (C0) | 1pF typ @ 32.7680kHz | ||
| Drive Level | 0.5µW max | ||
| Fundamental Frequency | 32.7680kHz | 50.0kHz | 100.0kHz |
| Motional Resistance (R1) | 50k? | 40k? | 20k? |
| Motional Capacitance (C1) | 3.5fF | 1.4fF | 1.0fF |
| Quality Factor (Q) | 25k | 55k | 70k |
| Typical: | |||
| Fundamental Frequency | 32.7680kHz | 50.0kHz | 100.0kHz |
| Shunt Capacitance (Co) | 1.0pF | 0.8pF | 0.8pF |
| Load Capacitance (CL) | 9pF | 9pF | 9pF |
| Mass (SM1, ceramic lid) | 12mg | 12mg | 12mg |
| Turnover Temperature (To) 25°C | 17°C | 18°C | |
| Operating Temperature Ranges |
-10 to 70°C -40 to 85°C -55 to 125°C |
||
| Storage Temperature Range: | -55 to 125°C | ||
抗沖擊
貼片晶振可能會在某些條件下受到損壞。例如從桌上跌落或在貼裝過程中受到?jīng)_擊。如果產品已受過沖擊請勿使用。
輻射
暴露于輻射環境會導致石英晶體性能受到損害，因此應避免照射。
化學制劑/pH值環境 ，IQD晶振,CX11VTF晶振,32.7680kHz-CX11VTF-C-SM1-100晶振.
請勿在PH值范圍可能導致腐蝕或溶解晶振或包裝材料的環境下使用或儲藏這些產品。
粘合劑
請勿使用可能導致SMD晶振所用的封裝材料，終端，組件，玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。 （比如，氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”，從而破壞密封質量，降低性能。）
鹵化合物
請勿在鹵素氣體環境下使用無源晶振。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。
靜電
過高的靜電可能會損壞石英晶體諧振器，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作。
