中國最大晶振廠家金洛鑫電子專業生產供應石英晶振,49/S,49/U,49/SSMD,6035mm,5032mm,3225mm圓柱晶振系列.應頻率從3,579545MHZ----75MHZ,其中基頻AT切范圍從3,579545MHZ----27MHZ;基頻BT切范圍從24MHZ----40MHZ; 頻率頻差范圍:+/-5PPM--+/-50PPM;負載電容:12---50PF或串聯;激勵功率:0,1--2M;溫度范圍:-20-----70;電阻:30OHM.目前公司晶振業務范圍遍及國內十多個省市，與國內多家知名企業建立了良好的合作關系。
金洛鑫電子有限公司專業生產、銷售：石英晶振、表晶32.768KHZ、陶瓷晶振、貼片晶振、陶瓷SMD濾波器、聲表面DIP濾波器、SMD聲表面濾波器、諧振器、產品廣泛應用于鐘表、通訊設備、電腦、音響、儀器儀表、家用電器、衛星導航系統、及各種頻 率控制設備。在多年來的發展，公司已擁有一支優秀的團隊，建立了健全的供應系統與服務體系，具備較強的專業配套供應及應變能力。

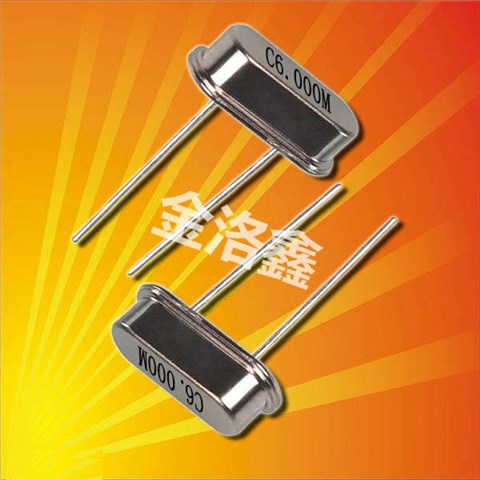

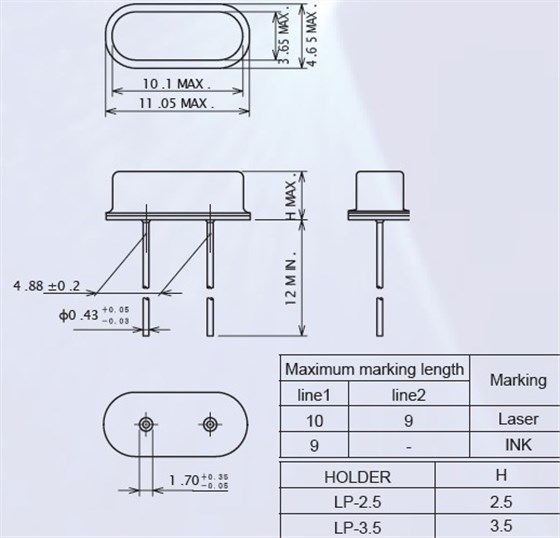

石英晶振,DIP插件晶振,49S晶振.引腳焊接型石英晶體元件.工廠倉庫長時間大量庫存常用頻點,高精度的頻率和晶振本身更低的等效串聯電阻.常用負載電容,49/S石英晶振,因插件型鏡頭成本更低和更高的批量生產能力.主要應用于電視,機頂盒,LCDM和游戲機家用常規電器數碼產品等的最佳選擇.符合RoHS/無鉛.
石英晶振多層、多金屬的濺射鍍膜技術：是目前研發及生產高精度、高穩定性石英晶體元器件——石英晶振必須攻克的關鍵技術之一。石英晶體諧振器該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序，鍍膜的工藝方法（如各鍍材的功率設計等）。使用此鍍膜方法使鍍膜后的晶振附著力增強，貼片晶振頻率更加集中，能控制在最小ppm之內。橢圓形插件晶振,智能電表晶振,49S晶振

抗沖擊
插件石英晶振可能會在某些條件下受到損壞。例如從桌上跌落或在貼裝過程中受到?jīng)_擊。如果產品已受過沖擊請勿使用。
輻射
暴露于輻射環境會導致石英晶體性能受到損害，因此應避免照射。石英晶振,DIP插件晶振,49S晶振
化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解兩腳插件石英晶體諧振器或包裝材料的環境下使用或儲藏這些產品。
粘合劑
請勿使用可能導致SMD晶振所用的封裝材料，終端，組件，玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。 （比如，氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”，從而破壞密封質量，降低性能。）
鹵化合物
請勿在鹵素氣體環境下使用無源晶振。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。橢圓形插件晶振,智能電表晶振,49S晶振
靜電
過高的靜電可能會損壞49S插件晶振，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作。

輸出波形與測試電路
1.時序表

2.測試條件
(1)電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。
電源電壓阻抗低于電阻 2Ω。橢圓形插件晶振,智能電表晶振,49S晶振
(2)其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。
(3)其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）石英晶振,DIP插件晶振,49S晶振

3.測試電路
