由于大多數Pierce振蕩器的跨導繼續向前所未有的低水平下降，所以ABRACON石英晶體不僅被迫尺寸較小，而且還提供非常低的電鍍負載（CL）和低等效串聯電阻（ESR）參數選項。滿足節能MCU和RF芯片組要求的最低gm_critical要求取決于保持低CL，ESR和C0參數的保證。

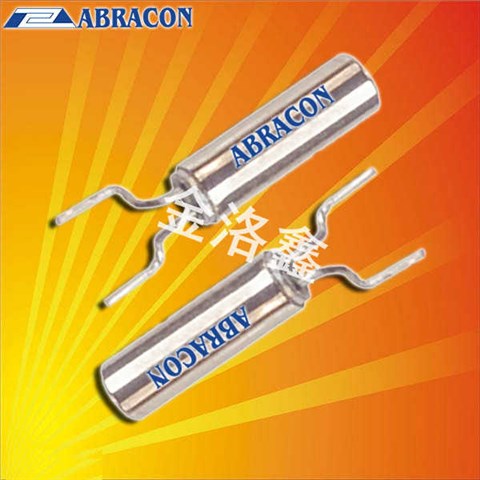

ABRACON晶振,彎角插件晶振,AB26TRB晶振,2*6mm彎角插件型兩腳晶體諧振器,擁有優良的抗沖擊性和可回流能力,是無線模塊,數字顯示器,藍牙,儀器儀表等低消費電子產品最理想的石英晶振,AB26TRB晶振是根據ROHS 2002/95/EC環保標準生產的,每一顆都符合國際上的電子類產品的環保理念.

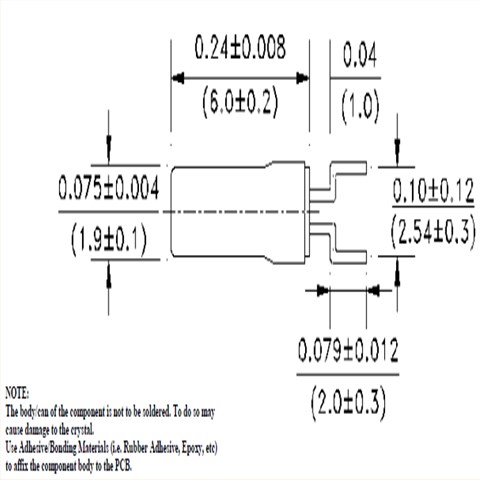

組件的主體/罐體不要焊接, 否則可能會損壞晶體.使用粘合劑/粘合材料(即橡膠粘合劑,環氧樹脂等)將組分體固定在PCB上.特別是隨著晶振的晶片尺寸的縮小對于晶片電極設計的形狀及尺寸和精度上都有更高的要求---公差大小.位置的一致性等對晶振產品的影響的程度增大,故對電極的設計提出了更精準的要求.
|
ABRACON晶振 |
單位 |
AB26TRB晶振 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
32.768KHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-55°C～+125°C |
裸存 |
|
工作溫度 |
T_use |
-40°C～+85°C |
標準溫度 |
|
激勵功率 |
DL |
1μW Max. |
推薦:1μW～100μW |
|
頻率公差 |
f_— l |
±20 × 10-6(標準) |
+25°C對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±30 × 10-6/-20°C～+70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
12.5pF |
不同負載要求,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
|
頻率老化 |
f_age |
±3 × 10-6/ year Max. |
+25°C,第一年 |
當晶振產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶體產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。ABRACON晶振,彎角插件晶振,AB26TRB晶振
PCB設計指導
(1)理想情況下，機械蜂鳴器應安裝在一個獨立于音叉晶體器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。
(2)在設計時請參考相應的推薦封裝。
(3)在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4)請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
(1)在更高或更低溫度或高濕度環境下長時間保存進口貼片晶振產品時，會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2)請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
振蕩電路的檢查方法:
振蕩頻率測量
必須盡可能地測量安裝在電路上的諧振器的振蕩頻率的真實值，
使用正確的方法。在振蕩頻率的測量中，通常使用探頭和頻率計數器。然而,
我們的目標是通過限制測量工具對振蕩電路本身的影響來測量。
有三種頻率測量模式，如下面的圖所示（圖）。2, 3和4）。最
精確的測量方法是通過使用任何能夠精確測量的頻譜分析儀來實現的。
接觸振蕩電路。
探針不影響圖2，因為緩沖器的輸出是通過輸入振蕩電路的輸出來測量的。
逆變器進入下一階段。
探針不影響圖3，因為在IC上測量緩沖器輸出（1/1、1/2等）。
圖4示出了來自ic的無緩沖器輸出接收的情況，由此通過小尺寸測量來最小化探針的效果。
輸出點之間的電容（3 pF以下XTAL終端IC）和探針。
然而，應該注意到，使用這種方法輸出波形較小，測量不能依賴于
即使示波器能檢查振蕩波形，頻率計數器的靈敏度也可以。在這種情況下，使用放大器來測量。
此外，振蕩頻率與測量點不同。
1、測量緩沖輸出
2、振蕩級輸出測量
三.通過電容器測量振蕩級輸出
圖5示出以上1-3個測量點和所測量的
除緩沖器輸出外，振蕩頻率較低。ABRACON晶振,彎角插件晶振,AB26TRB晶振
