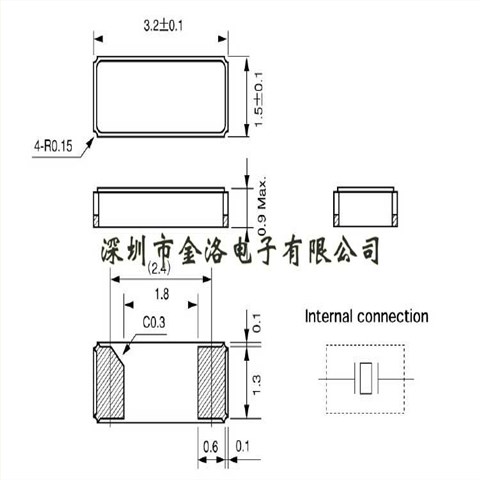

CITIZEN晶振,石英晶體,CM315D晶振,CITIZEN西鐵城公司的前身為日本尚工舍時計研究所，創立于1918年，主要從事鐘表的開發和制造，在1924年制造出第一只懷表。西鐵城鐘表株式會社成立于1930年，在第二年（1931年）生產出第一只西鐵城牌手表。截止2010年底，已發展為以鐘表為主業，多種經營的集團性跨國大公司，年銷售額約三十八億美元。西鐵城自成立以來，一直在鐘表行業處于領先地位，創造了諸多世界第一。

大多數人只知道日本西鐵城公司是做手表，時鐘產品類的，其實西鐵城公司是一個集團公司，公司有很多個分公司，也生產很多種產品,比如石英晶振系列也是西鐵城的主打產品之一，而且早在2001年就在中國建廠以生產石英晶體表晶32.768KHZ系列為主，當然最出名的，深入中國人腦海里的還是西鐵城的鐘表了。

日本進口貼片晶振品牌【EPSON】日本愛普生【SEIKO】日本精工【KDS】日本大真空【CITIZEN】日本西鐵城【RIVER】日本大河【kyocera】日本京瓷32.768KHZ系列,在當今全球晶振市場說的上是質優價廉,產品本身外觀是多種化,體積有大有小,有二個腳SMD焊接模式,也有三個腳SMD焊接模式,一樣有四個腳焊接模式,還有時鐘模塊焊接模式,產品具有無源32.768KHZ,也有帶電壓模式的32.768KHZ晶體系列,產品應用范圍非常廣闊,比如多種電子消費類,手機應用,藍牙多功能播放器,無線通訊產品,平板電腦等多個領域,因32.768KHZ晶體本身外觀款式多元化,所以適合多個產品應用.并且滿足歐盟ROHS環保要求,晶體本身有重量輕,體積小,超薄型等多種優勢,得到市場認可.

石英晶體振蕩器和實時時鐘模塊：

所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供.

噪音

在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失?；驌舸┑拈]門或雜散現象.

電源線路

電源的線路阻抗應盡可能低.

輸出負載

建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）.

未用輸入終端的處理

未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND.

熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.CITIZEN晶振,石英晶體,CM315D晶振

設計振蕩回路的注意事項

1. 驅動能力

驅動能力說明振蕩晶體單元所需電功率，其計算公式如下：

驅動能力 (P) = i2?Re

其中i表示經過晶體單元的電流，

Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。

2. 振蕩補償

除非在振蕩電路中提供足夠的負極電阻，否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請?jiān)陔娐吩O(shè)計時提供足夠的負極電阻。

3. 負載電容

如果振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。

其中CS表示電路的雜散電容。

頻率和負載電容特征圖器

振蕩回路參數設置參考
