京瓷把“客戶第一”的原則放在首位，以確保我們提供的產品和服務始終使人們滿意。顧客滿意要求我們對周圍的不斷變化作出快速反應。京瓷晶振公司致力于創造超越客戶期望的價值。品牌承諾的性能，驚奇和喜悅在技術實力、優質的區域，和響應。每個產品線管理團隊通過整合京瓷集團技術來解決新出現的趨勢，積極開發新產品和新市場。

JLX-1

京瓷晶振,貼片晶振,CX3225GB晶體,

JLX-2

RB-2

京瓷晶振	單位	CX3225GB晶振	石英晶振基本條件
標準頻率	f_nom	9.800MHZ~54.000MHZ	標準頻率
儲存溫度	T_stg	-40°C～+125°C	裸存
工作溫度	T_use	-40°C～+150°C	標準溫度
激勵功率	DL	200μW Max.	推薦:1μW～100μW
頻率公差	f_— l	±50 × 10-6(標準)	+25°C對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://m.908tw.com/
頻率溫度特征	f_tem	±200 × 10-6	超出標準的規格請聯系我們.
負載電容	CL	8pF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C,DL = 100μW
頻率老化	f_age	±5 × 10-6/ year Max.	+25°C,第一年

JLX-3

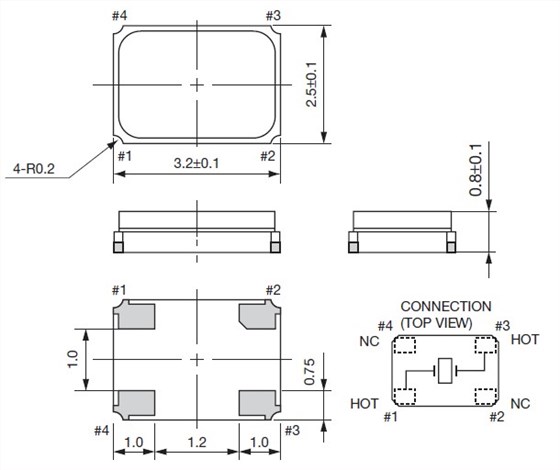

CX3225GB CX3225CA 3225

JLX-4

裝載
＜SMD產品＞
SMD晶體產品支持自動貼裝，但還是請預先基于所使用的搭載機實施搭載測試，確認其對特性沒有影響。在切斷工序等會導致基板發生翹曲的工序中，請注意避免翹曲影響到產品的特性以及軟焊。基于超聲波焊接的貼裝以及加工會使得京瓷CX3225GB晶體諧振器產品內部傳播過大的振動，有可能導致特性老化以及引起不振蕩，因此不推薦使用。
＜引線類型產品＞
當引線彎折、成型以及貼裝到印制電路板時，請注意避免對基座玻璃部分施加壓力。否則有可能導致玻璃出現裂痕，從而引起性能劣化。
保管
保管在高溫多濕的場所可能會導致陶瓷面晶振端子軟焊性的老化。
請在沒有直射陽光，不發生結露的場所保管。
其他
＜晶體諧振器＞
如果過大的激勵電力對石英晶體諧振器外加電壓，有可能導致特性老化或損壞，因此請在宣傳冊、規格書中規定的范圍內使用。
讓CX3225GB貼片晶振振蕩的電路寬裕度大致為負性阻抗值。本公司推薦此負性阻抗為諧振器串聯電阻規格值的5倍以上，若是車載和安全設備，則推薦10倍以上。

JLX-5

輸出波形與測試電路
1.時序表

2.測試條件
(1)電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。TXC晶振,進口晶振,8Y晶振
電源電壓阻抗低于電阻 2Ω。京瓷晶振,石英晶振,CX2520DB晶振
(2)其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。
(3)其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）
