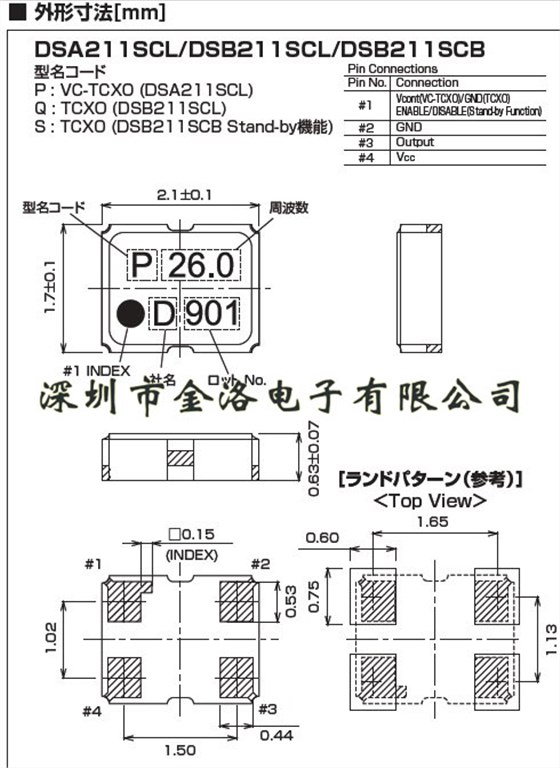

KDS晶振2016mm體積的溫補晶振（TCXO）,是目前有源晶振中體積最小的一款,產品本身帶溫度補償作用的進口晶體振蕩器,該體積產品最適合于GPS,以及衛星通訊系統,智能電話等多用途的高穩定的頻率溫度特性晶振.為對應低電源電壓的產品.

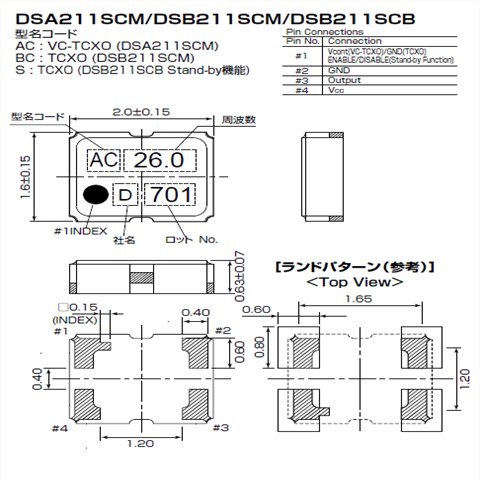

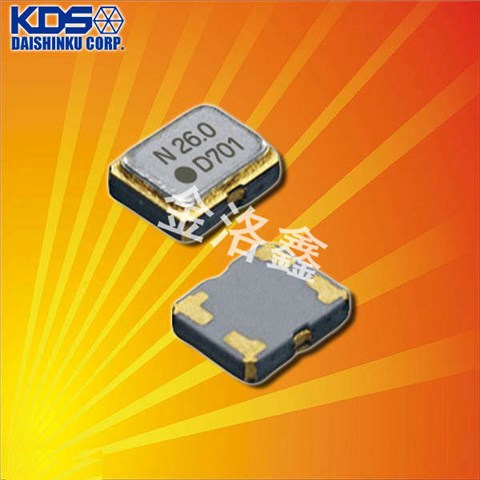

溫補晶振,石英晶振,DSB211SCB晶振,在日本KDS株式祭祖中這款貼片晶振由于尺寸小,精度高,性能好,低相噪等優良的電氣特性,受到來自全球一百多個國家生產廠商們的推崇,光是出口數量就達到了5000萬顆以上,所有使用過的用戶都給出了一致好評.

噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音，可能導致會引發功能失?；驌舸┑拈]門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應，從而導致非正常工作。同時，當P通道和N通道都處于打開時，電源功率消耗也會增加；因此，請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的晶體單元的產品特性，并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰，因此安裝時，請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電，否則會導致無法產生振蕩和/或非正常工作。

輸出波形與測試電路
1.時序表

2.測試條件
(1)電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。
電源電壓阻抗低于電阻 2Ω。
(2)其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）

3.測試電路
