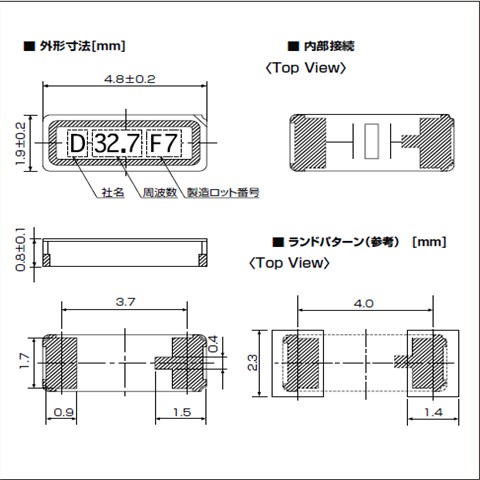

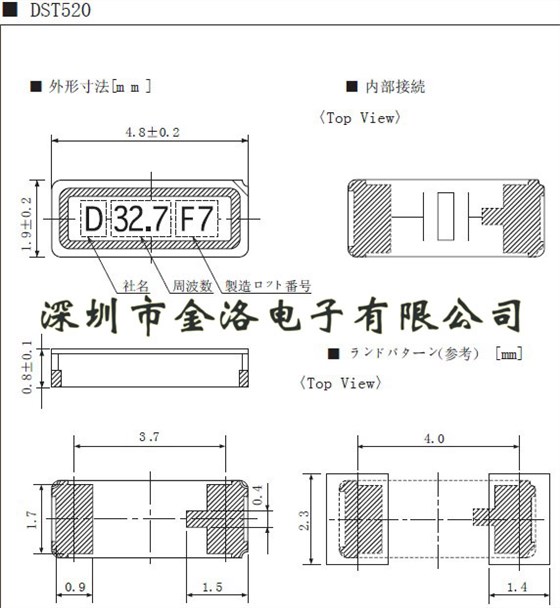

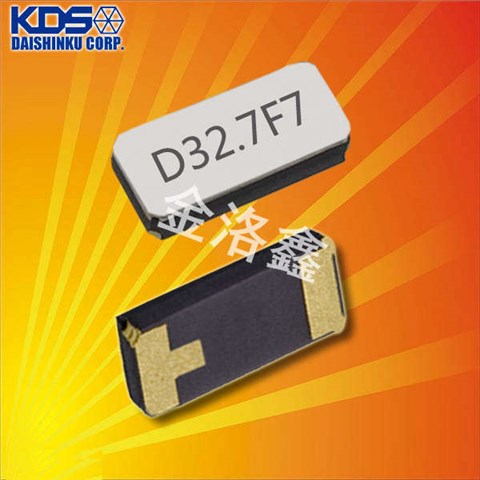

KDS晶振,石英晶振,DST520晶振,表面小型,薄型,SMD音叉型水晶振動子,是日本大真空晶振公司較為知名的一款KHZ級無源晶振,適用于移動通信,無線藍牙,智能音響,數字顯示屏等智能電子數碼產品身上,體積只有4.8*1.9mm大小,擁有±20ppm的高精度,和7pF~12.5pF的低負載,因此成為行業里的"寵兒".

PCB設計指導

(1) 理想情況下，機械蜂鳴器應安裝在一個獨立于石英晶體諧振器器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。KDS晶振,石英晶振,DST520晶振

(2) 在設計時請參考相應的推薦封裝。

(3) 在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。

(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。

存儲事項

(1)在更高或更低溫度或高濕度環境下長時間保存無源晶振產品時，會影響頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。

正常溫度和濕度：

溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。

(2)請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。

耐焊性

加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接晶體產品，建議使用SMD產品。在下列回流條件下，對晶體產品甚至SMD晶振產品使用更高溫度，會破壞產品特性。建議使用下列配置情況的回流條件。安裝這些產品之前，應檢查焊接溫度和時間。同時，在安裝條件更改的情況下，請?jiān)俅芜M(jìn)行檢查。如果需要焊接的晶體產品在下列配置條件下進行焊接，請聯系我們以獲取耐熱的相關信息。

設計振蕩回路的注意事項

1.驅動能力

驅動能力說明DST520石英晶振單元所需電功率，其計算公式如下：

驅動能力 (P) = i2?Re

其中i表示經過晶體單元的電流，

Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。

2.振蕩補償

除非在32.768KHZ音叉晶體振蕩電路中提供足夠的負極電阻，否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請?jiān)陔娐吩O(shè)計時提供足夠的負極電阻。KDS晶振,石英晶振,DST520晶振

3. 負載電容

如果振蕩電路中負載電容的不同，可能導致DST520無源晶振振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。

其中CS表示電路的雜散電容。

頻率和負載電容特征圖器

振蕩回路參數設置參考
