TCXO溫補晶振,GTXO-83T,高利奇振蕩器,GTXO-83T/GS-12.288MHz,5032貼片晶振

TCXO溫補晶振,GTXO-83T,高利奇振蕩器,GTXO-83T/GS-12.288MHz,5032貼片晶振

頻率范圍	9.5 ~ 45.0兆赫

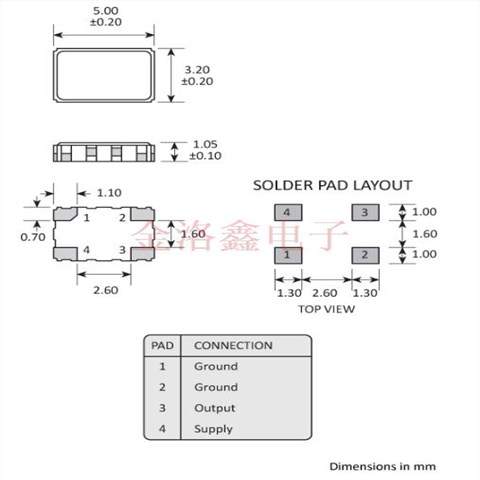

尺寸	5.0 x 3.2 x 1.15 毫米
儲存溫度范圍	-40 至 +85°C
電源電壓穩定性	±0.2 頁/分鐘DD 系列±5%
負載穩定性	±0.2 頁/分鐘L±10%
老化	第一年最高 ±1.0ppm
電源電壓 （VDD 系列)	+2.4V ~ +3.6V
電源電流 （max）	1.5mA （9.5 ~ 20.0MHz）
	2.0mA （20.0 ~ 32.0MHz）
	2.5mA （32.0 ~ 45.0MHz）
輸出波形	削波正弦，0.8V p-p，+DC 偏移
試驗載荷 （ZL)	10kΩ // 10pF
啟動時間	最大 3ms
相位噪聲 （典型值 @ 20.0MHz）	-54dBc/Hz @ 1Hz
	-86dBc/Hz @ 10Hz
	-135dBc/Hz @ 1kHz
	-151dBc/Hz @ 100kHz
頻率容差 @ 25°C	最大 ±2.0ppm，回流焊后 60 分鐘

TCXO溫補晶振,GTXO-83T,高利奇振蕩器,GTXO-83T/GS-12.288MHz,5032貼片晶振

TCXO溫補晶振,GTXO-83T,高利奇振蕩器,GTXO-83T/GS-12.288MHz,5032貼片晶振

所有石英晶振產品的共同點
抗沖擊
晶體產品可能會在某些條件下受到損壞。例如從桌上跌落或在貼裝過程中受到?jīng)_擊。如果產品已受過沖擊請勿使用。
輻射
暴露于輻射環境會導致產品性能受到損害，因此應避免照射。
化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解產品或包裝材料的環境下使用或儲藏這些產品。
粘合劑
請勿使用可能導致產品所用的封裝材料，終端，組件，玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。 （比如，氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”，從而破壞密封質量，降低性能。）
鹵化合物
請勿在鹵素氣體環境下使用產品。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。
靜電
過高的靜電可能會損壞產品，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作。
