愛普生品牌系列千赫子的石英貼片晶振,目前占據了中國市場進口晶振25％的份額,品牌質量,貨期,品種,品質是廣大用戶有目共睹,從MC-146晶振最早期從MP4,MP3收音機模塊啟用開始,在到國內外各大知名品牌手機,EPSON(Epson Toyocom的營業額高達800億日?qǐng)A)最大的希望是要讓石英部件產業更上一層樓;并期許自身的目的是要從Leading No.1增長到Unique 1.

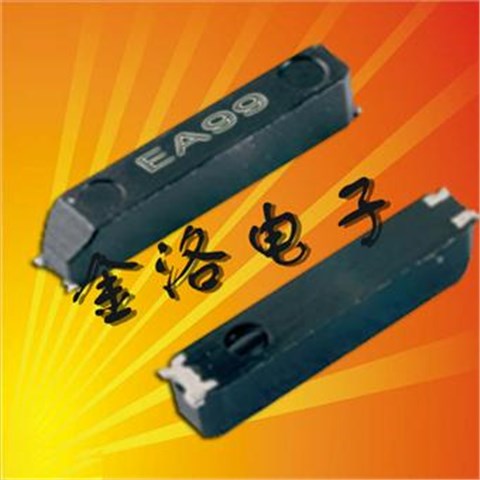

愛普生晶振,石英晶體諧振器,MC-146晶體,可以說這是日本EPSON品牌最知名人氣最高的一顆32.768K貼片晶振,與日本另一家晶振生產企業西鐵城株式會社的一款CM130晶振為同款產品,MC-146晶體主要應用于智能手機上,現在被廣泛的應用在共享單車,成為了業界的"寵兒",目前用量也在不斷的加大,每月至少生產1億顆以上,才能滿足全球用戶的供應需求.

操作
請勿用鑷子或任何堅硬的工具，夾具直接接觸MC-146石英晶振的表面。
使用環境（溫度和濕度）
請?jiān)谝?guī)定的溫度范圍內使用耐高溫晶振。這個溫度涉及本體的和季節變化的溫度。在高濕環境下，會由于凝露引起故障。請避免凝露的產生。愛普生晶振,石英晶體諧振器,MC-146晶體
激勵功率
在晶體單元上施加過多驅動力，會導致愛普生7015mm晶振特性受到損害或破壞。電路設計必須能夠維持適當?shù)募?lì)功率 （請參閱“激勵功率”章節內容）。
負極電阻
除非振蕩回路中分配足夠多的負極電阻，否則振蕩或振蕩啟動時間可能會增加（請參閱“關于振蕩”章節內容）。
負載電容
振蕩電路中負載電容的不同，可能導致MC-146晶振振蕩頻率與設計頻率之間產生偏差。試圖通過強力調整，可能只會導致不正常的振蕩。在使用之前，請指明該振動電路的負載電容（請參閱“負載電容”章節內容）。

1、設計振蕩回路的注意事項

1.驅動能力
驅動能力說明振蕩晶體單元所需電功率，其計算公式如下：
驅動能力 (P) = i2?Re
其中i表示經過晶體單元的電流，
Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。

2.振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請?jiān)陔娐吩O(shè)計時提供足夠的負極電阻。

3. 負載電容
如果振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。愛普生晶振,石英晶體諧振器,MC-146晶體

頻率和負載電容特征圖器

振蕩回路參數設置參考
