QANTEK的頻率管理組件產品系列因其可靠性，耐用性和性能而廣受認可。我們的無源晶振產品制造符合國際標準和規格。因此，每一臺QANTEK產品都能達到您的期望和超越。此外，我們不斷擴大和升級我們的生產流程，以確保利用新技術來保護和永久改善產品性能和完整性。我們的持續增長和極高的客戶保留水平證明了這一承諾。
通過對IQC，IPQC，QQC測試程序進行廣泛的設計，材料控制和檢測，質量保證從原材料開始到最終產品，以確保我們晶振產品的高質量。QC / QA實驗室不斷進行質量保證調查和分析以確保零缺陷標準。QANTEK晶振集團建立一種可測量的發展和改進的目標指標，定期進行內審和管理評審。在現有的或新生的各種活動中不斷監測和改進環境績效。通過對生產活動的持續改進和促進對低效或無效的環境法律法規進行合理化轉變，努力提高環境管理中資本的效力。
超小型、超低頻石英晶振晶片的邊緣處理技術：是超小型、超低頻石英晶體諧振器元器件研發及生產必須解決的技術問題，為壓電石英晶振行業的技術難題之一。具體解決的辦法是使用高速倒邊方式，通過結合以往低速滾筒倒邊去除晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使石英晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動不穩定。2*6貼片封裝晶振,圓柱32.768諧振器,26晶振
|
QANTEK晶振 |
單位 |
QC32GA晶振 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
12~55MHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-55°C~+125°C |
裸存 |
|
工作溫度 |
T_use |
-20°C~+85°C |
標準溫度 |
|
激勵功率 |
DL |
10μW Max. |
推薦:100μW |
|
頻率公差 |
f_— l |
±20~50× 10-6 |
+25°C對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±50× 10-6/-30°C~+85°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
8~32PF |
不同負載電容要求,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C~+85°C,DL = 100μW |
|
頻率老化 |
f_age |
±5× 10-6/year Max. |
+25°C,第一年 |

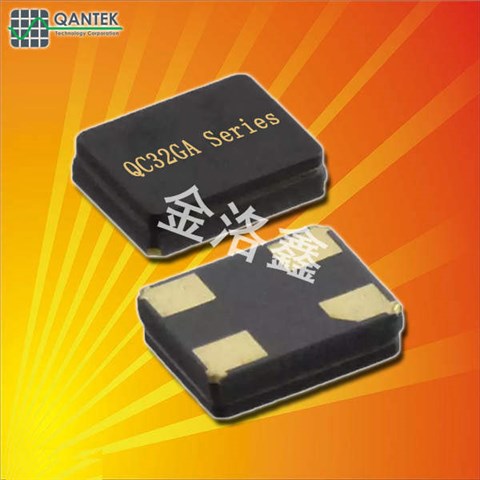

石英進口晶振自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品。請?jiān)O(shè)置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等。QANTEK晶振,貼片晶振,QC32GA晶振,石英諧振器
每個封裝類型的注意事項:(1)陶瓷包裝晶振與SON產品:在焊接金屬封裝晶振和SON產品 (陶瓷包裝是指晶振外觀采用陶瓷制品) 之后,彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂（開裂）。尤其在焊接這些產品之后進行電路板切割時,務必確保在應力較小的位置布局晶體并采用應力更小的切割方法。
（2）陶瓷包裝石英晶振:在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝進口插件晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性。陶瓷封裝貼片晶振:在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝貼片晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性。2*6貼片封裝晶振,圓柱32.768諧振器,26晶振
此外，振蕩頻率與測量點不同。1。測量緩沖輸出2。振蕩級輸出測量三.通過3225貼片晶振電容器測量振蕩級輸出圖5示出以上1-3個測量點和所測量的除緩沖器輸出外，振蕩頻率較低。QANTEK晶振,貼片晶振,QC32GA晶振,石英諧振器
測試條件:(1)電源電壓:超過 150µs，直到電壓級別從 0 %達到 90 % 。電源電壓阻抗低于電阻 2Ω。(2)其他:輸入電容低于 15 pF5倍頻率范圍或更多測量頻率。鉛探頭應盡可能短。測量超小型SMD晶振頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。(3)其他:CL包含探頭電容。應使用帶有小的內部阻抗的電表。使用微型插槽，以觀察波形。（請勿使用該探頭的長接地線）.
1.振蕩電路:晶體諧振器是無源元件，因此受到無源四腳SMD晶振電源電壓、環境溫度、電路的影響。配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。
2.角色的分量與參考值:在振蕩電路的設計中，必須認識到小型石英晶體諧振器個體的作用。組件.在表1中，以例如振蕩電路為例來描述角色。（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。當反饋電阻未安裝在振蕩電路中時，如圖所示表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。電路。除非有適當值的電阻器連接，否則振蕩不會啟動。2*6貼片封裝晶振,圓柱32.768諧振器,26晶振
