瑞康在提供高可靠性產品方面有悠久的歷史，有些客戶與瑞康有30年以上的合作關系。許多政府機構和商業計劃在全球范圍內使用瑞康振蕩器，在最苛刻的條件下需要高性能的系統。定位市場包括高精度GPS儀器（測量，采礦，農業），汽車，實時運動（RTK）和COSPAS SARSAT緊急信標的消費設備（導航，運動和娛樂）和行業應用。產品在英國和新西蘭設計制造。瑞康是一家全球高科技進口晶振公司，設計和制造世界領先的變頻控制解決方案。今天，我們生活在有線，無線和光網絡的連接社會。數據正在任何地方隨時隨地轉移。瑞康產品位于通信的前沿，速度和可靠性至關重要。無論是深入基礎設施，衛星衛星還是導航設備--瑞康的產品都處于實現連接，更快，更可靠的前沿。
瑞康晶振的市場領導地位和與行業密切合作確保了其技術被設計成許多新的基于位置的設備，高精度GNSS儀器和下一代解決方案，如農業，建筑和GIS地圖。過與客戶的密切合作關系并聽取他們的問題，瑞康很快了解了頻率參考（振蕩器）對GNSS的關鍵。其穩定性影響了系統定位，跟蹤，維護鎖定和獲取弱衛星信號的能力。通過與行業領先制造商的多年合作，瑞康率先設計，制造和測試振蕩器以滿足GNSS系統的獨特需求的最佳方式。我們通過仔細傾聽和發展對應用要求的先天理解，并通過世界領先的流程，創新和技術來支持這一點。

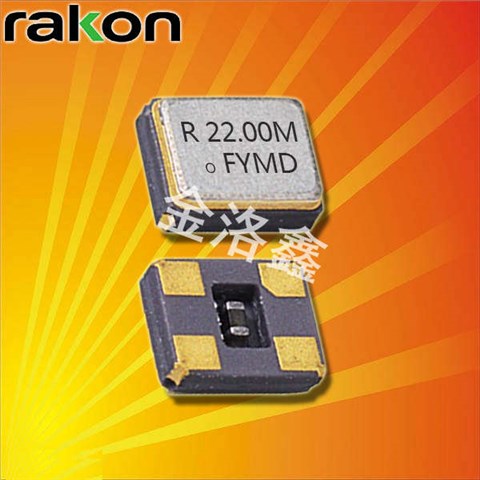

瑞康晶振,貼片晶振,RXT2016AT晶振,無源晶振,小體積貼片2016mm晶振,外觀小型,表面貼片型晶體諧振器,因本身體積小等優勢,適用于移動通信終端的基準時鐘等移動通信領域.小型,薄型,輕型 (2.0 × 1.6× 1.0mm typ.) 具備優良的耐環境特性及高耐熱性強.滿足無鉛焊接的回流溫度曲線要求.
石英晶振產品電極的設計：石英晶振產品的電極對于石英晶體元器件來講作用是1.改變頻率；2.往外界引出電極；3.改變電阻；4.抑制雜波。第1、2、3項相對簡單，第4項的設計很關鍵，電極的形狀、尺寸、厚度以及電極的種類(如金、銀等)都會導致第4項的變化。特別是隨著晶振的晶片尺寸的縮小對于晶片電極設計的形狀及尺寸和精度上都有更高的要求---公差大小、位置的一致性等對晶振產品的影響的程度增大，故對電極的設計提出了更精準的要求。晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝。1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減小；3.氣密性高。此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一。

瑞康晶振	單位	RSX10晶振	石英晶振基本條件
標準頻率	f_nom	19.2MHZ~52.000MHZ	標準頻率
工作溫度	T_use	-40°C~+85°C	標準溫度
激勵功率	DL	100μW Max.	推薦:1μW～100μW
頻率公差	f_— l	±12 × 10-6(標準), (±12 × 10-6~±50 × 10-6可用)	+25°C對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://m.908tw.com/
頻率溫度特征	f_tem	±5 × 10-6/-40°C～+85°C	超出標準的規格請聯系我們.
負載電容	CL	5pF~30PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C,DL = 100μW
頻率老化	f_age	±1 × 10-6/ year Max.	+25°C,第一年

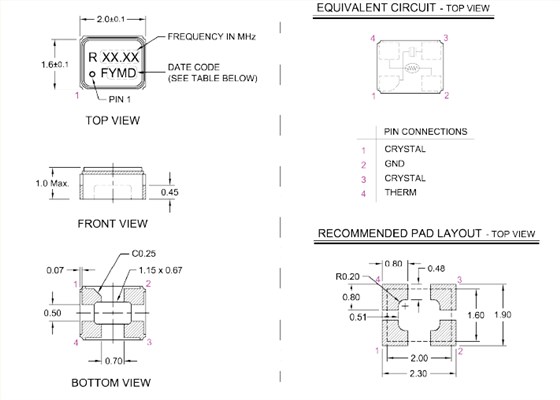

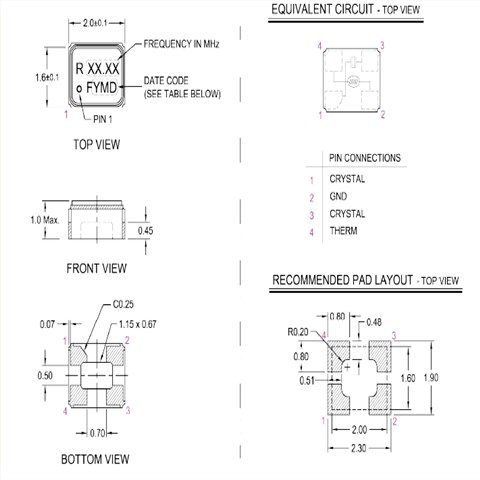

RXT2016AT 2016

粘合劑:請勿使用可能導致歐美石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能。）鹵化合物:請勿在鹵素氣體環境下使用晶振。即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕。同時,請勿使用任何會釋放出鹵素氣體的樹脂。靜電:過高的靜電可能會損壞貼片晶振,請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作。瑞康晶振,貼片晶振,RXT2016AT晶振,無源晶振
機械振動的影響:當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管SMD晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。
耐焊性：將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至石英貼片晶振使用更高溫度,會破壞晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請再次進行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。

RB-5

驅動能力:驅動能力說明22MHZ晶振振蕩晶體單元所需電功率，其計算公式如下：驅動能力 (P) = i2?Re其中i表示經過晶體單元的電流，Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）.瑞康晶振,貼片晶振,RXT2016AT晶振,無源晶振

sjzrhl_1

振蕩開始代替。在2.0x1.6mm小體積晶振基本諧振的情況下（MHz頻段）反饋電阻通常是1米?。在泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。K?-?幾十K。在音叉式諧振器的案例（kHz頻段），需要連接一個電阻10米或更?。限制流入諧振器的電流，調節負電阻和勵磁。電平，防止諧振腔的反常振蕩，抑制頻率波動。C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有給定負載能力。
適當?shù)目刂齐娮柚担≧D）取決于諧振器的類型，頻帶和設備的價值。電容器（C1，C2）。精確值是通過2.0x1.6mm晶振測量振蕩電路的特性來確定的（包括負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。?幾K?。音叉式諧振器（kHz頻段）的參考值在100 K?幾K?范圍。安裝電容器的適當值取決于諧振器的類型、頻帶、控制電阻器的值和振蕩的順序，在3 pF的范圍內- 33 pF左右，僅供參考。

cptj11

2016無源晶振測試條件(1)電源電壓:超過 150µs，直到電壓級別從 0 %達到 90 % 。電源電壓阻抗低于電阻 2Ω。(2)其他:輸入電容低于 15 pF5倍頻率范圍或更多測量頻率。鉛探頭應盡可能短。測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。(3)其他:CL包含探頭電容。應使用帶有小的內部阻抗的電表。使用微型插槽，以觀察波形。（請勿使用該探頭的長接地線）.
