服務是Ecliptek日蝕晶振成功的基石.我們時時為客戶著想,盡力滿足并超越客戶對于我們的石英晶振,貼片晶振,電壓晶體元件,晶體振蕩器,有源晶振等產品的質量要求以及服務價值.憑借先進的設備一流的技術以及公司訓練有素的服務團隊,多方面的滿足各領域客戶的不同需求,從而成為晶振行業內的最佳資源之一.
Ecliptek日蝕晶振公司成立于1987年,是一家石英晶振晶體,貼片晶振頻率元件控制市場上公認的領導者.日蝕晶振公司擁有先進的產品和領先的技術使我們能夠為客戶提供最好的石英晶體,貼片晶振,石英水晶和有源晶振,石英晶體諧振器,貼片振蕩器產品.日蝕晶振集團將建立可行的技術及經濟性環境目標,并確保其環境保護活動的質量.集團公司將關注所有環境適用的法律、法規和協議的遵守情況.另外為更有效的進行環境保護,將建立自己的特有的環境標準.集團將在各領域內的商務運作中實施持續改進,包括能源資源的保持,回收再利用以及減少廢棄物等.

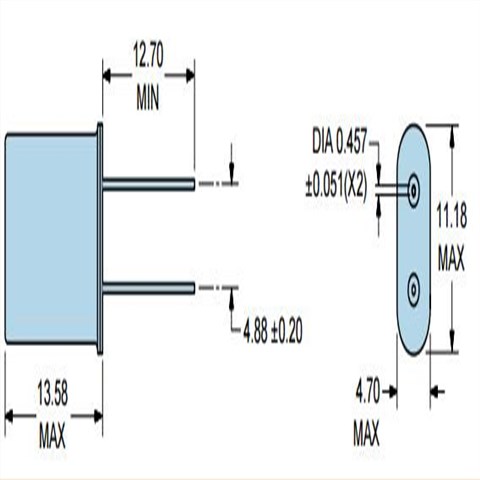

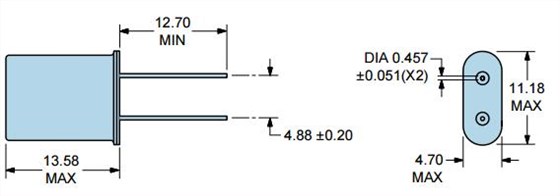

ECLIPTEK晶振,石英晶振,EUAA18-20.000M晶振,無源進口晶振,插件石英晶振最適合用于比較低端的電子產品,比如兒童玩具,普通家用電器,即使在汽車電子領域中也能使產品高可靠性的使用.并且可用于安全控制裝置的CPU時鐘信號發生源部分,好比時鐘單片機上的石英晶振,在極端嚴酷的環境條件下,晶振也能正常工作,具有穩定的起振特性,高耐熱性,耐熱循環性和耐振性等的高可靠性能,由于在49/S形晶體諧振器的底部裝了樹脂底座,就可作為產品電氣特性和高可靠性無受損的表面貼片型晶體諧振器使用,滿足無鉛焊接的回流溫度曲線要求.
超小型、超低頻石英晶振晶片的邊緣處理技術：是超小型、超低頻石英進口晶振晶體元器件研發及生產必須解決的技術問題，為壓電石英晶振行業的技術難題之一。具體解決的辦法是使用高速倒邊方式，通過結合以往低速滾筒倒邊去除晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使石英晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動不穩定。

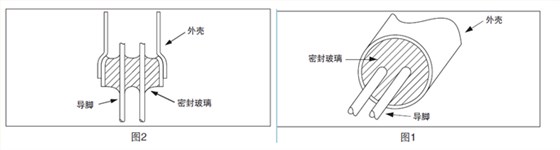

插件型晶振安裝注意事項：安裝時的注意事項導腳型晶振• 構造圓柱型晶振 (VT, VTC) 用玻璃密封 (參閱圖 1 和圖 2)。焊接方法焊接部位僅局限于導腳離開玻璃纖部位 1.0mm 以上的部位，并且請不要對外殼進行焊接。另外，如果利用高溫或長時間對導腳部位進行加熱，會導致晶振特性的惡化以及晶振的破損。因此，請注意對導腳部位的加熱溫度要控制在 300°C 以下，且加熱時間要控制在5秒以內 (外殼的部位的加熱溫度要控制在150°C以下)。ECLIPTEK晶振,石英晶振,EUAA18-20.000M晶振,無源進口晶振

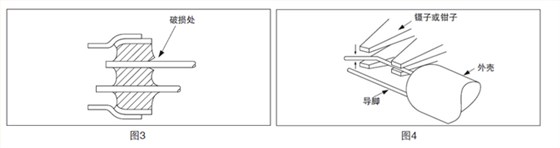

修改插件晶振彎曲導腳的方法(1) 要修改彎曲的導腳時，以及要取出晶振等情況下不能強制拔出導腳，如果強制地拔出導腳，會引起玻璃的破裂，而導致殼內真空濃度的下降，有可能促使晶振特性的惡化以及晶振芯片的破損(參閱圖 3)。(2) 要修改彎曲的導腳時，要壓住外殼基側的導腳，且從上下方壓住彎曲的部位，再進行修改(參閱圖 4)。

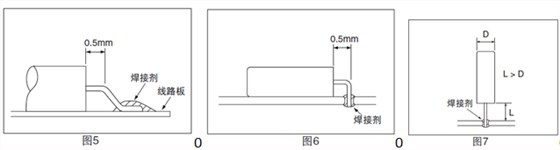

彎曲導腳的方法(1) 將導腳彎曲之后并進行焊接時，導腳上要留下離外殼0.5mm的直線部位。如果不留出導腳的直線部位而將導腳彎曲，有可能導致玻璃的破碎 (參閱圖5 和圖6)。(2) 在導腳焊接完畢之后再將導腳彎曲時，務必請留出大于外殼直徑長度的空閑部分 (參閱圖7)。如果直接在外殼部位焊接，會導致殼內真空濃度的下降,使無源DIP晶振特性惡化以及晶振芯片的破損。應注意將晶振平放時，不要使之與導腳相碰撞，請放長從外殼部位到線路板為止的導腳長度 (L) ，并使之大于外殼的直徑長度(D)。

1.振蕩電路:晶體諧振器是無源元件，因此受到電源電壓、環境溫度、電路的影響。配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定49U插件晶振振蕩電路。晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。ECLIPTEK晶振,石英晶振,EUAA18-20.000M晶振,無源進口晶振
2.角色的分量與參考值:在振蕩電路的設計中，必須認識到個體的作用。組件.在表1中，以例如振蕩電路為例來描述角色。（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。當反饋電阻未安裝在振蕩電路中時，如圖所示表1，即使在插件石英晶振振蕩功率作用下，諧振器也不會啟動振蕩。電路。除非有適當值的電阻器連接，否則振蕩不會啟動。晶體諧振腔的形式模式，但泛音振蕩或基波。

振蕩頻率測量:必須盡可能地測量安裝在電路上的諧振器的振蕩頻率的真實值，使用正確的方法。在49U插件晶體振蕩頻率的測量中，通常使用探頭和頻率計數器。然而,我們的目標是通過限制測量工具對振蕩電路本身的影響來測量。有三種頻率測量模式，如下面的圖所示（圖）。2, 3和4）。最精確的測量方法是通過使用任何能夠精確測量的頻譜分析儀來實現的。
接觸振蕩電路:探針不影響圖2，因為緩沖器的輸出是通過輸入振蕩電路的輸出來測量的。逆變器進入下一階段。探針不影響圖3，因為在IC上測量緩沖器輸出（1/1、1/2等）。圖4示出了來自ic的無緩沖器輸出接收的情況，由此通過49U石英晶振小尺寸測量來最小化探針的效果。輸出點之間的電容（3 pF以下XTAL終端IC）和探針。然而，應該注意到，使用這種方法輸出波形較小，測量不能依賴于即使示波器能檢查振蕩波形，頻率計數器的靈敏度也可以。在這種情況下，使用放大器來測量。
