我們都知道有源振蕩器的生產工藝，性能，特性明顯要優于普通的石英晶體，隨著現在的產品越來越高端化，多功能化，智能化，石英晶體振蕩器的應用范圍和使用數量也在不斷的加大。一般晶體的分類基本上只有KHZ和MHZ兩種，但是振蕩器的類型最多可以分十幾種，而且未來很可能會有更多的晶體振蕩器類型出現。接下來金洛鑫電子將以問答的方式，為大家解說部分比較重要的振蕩器參數的意義，及其他相關的知識和問題，如有不對之處歡迎指正，有其他想要了解的晶振問題，也可以聯系我司提出。
什么是LVDS？它的優勢和應用？
LVDS輸出差分晶振從最初的IEEE1596.3-1996低壓差分信號（LVDS）標準發展為可擴展相干接口（SCI），成為當今的主力技術。LVDS是最常見的差分信號接口。低功耗，最小EMI和出色的抗噪性使LVDS成為許多應用的首選接口。此外，LVDS寬輸入共模使LVDS器件易于與其他差分信號技術互操作。最新一代LVDS工作在DC至3.125Gbps，允許許多應用受益于LVDS。這些多千兆位LVDS器件具有預加重和均衡功能，可通過有損電纜和印刷電路板（PCB）走線進行信號傳輸。
相位噪聲的定義是什么？
在有源晶振中，相位噪聲是由時域不穩定性引起的波的相位中的快速，短期，隨機波動。如果使用示波器或頻率計數器沒有通過晶體的兩個端子測量信號輸出，請按照說明確定因素和可能的解決方案。
步驟1-1。請檢查晶體的內部端子（Xin）和外部端子（Xout）的電壓，并根據IC規格檢查電壓是否滿足。
步驟1-2。請卸下石英晶體并測試其頻率和負載電容，以確定它們是否使用專業測試機器振動并符合您的規格。您也可以將其發送給供應商，讓他們?yōu)槟M行測試。
步驟1-3。如果晶體沒有振動，其負載電容與您的規格不符，或者當前頻率與您的目標頻率之間存在巨大差距，請將晶體發送給供應商進行質量分析。
步驟1-4。如果晶體或差分晶體頻率和負載電容符合您的規格，但問題也存在。需要執行振蕩電路評估。您也可以將其發送給供應商，讓他們?yōu)槟M行測試。

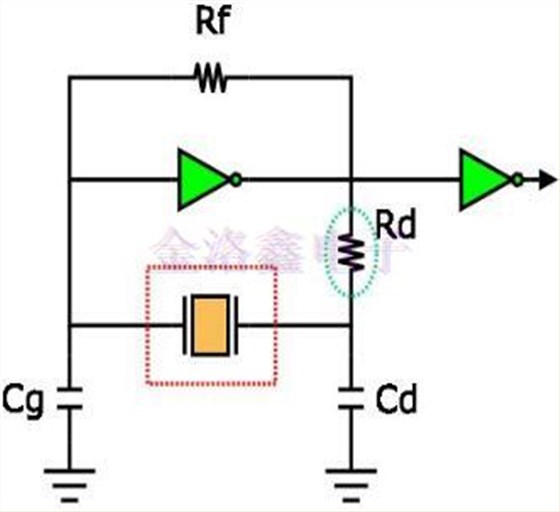

步驟1-5。下圖顯示為一般振蕩電路，其中Cd和Cg是外部負載電容，Rf是反饋電阻，Rd是限制電阻。
負電阻（-R）是評估振蕩電路質量的標準，其值應至少是石英晶體諧振器電阻的五倍，以保持穩定的振蕩。因此，按照以下說明測量負阻是非常重要的：
（1）將電阻（Rx）與晶體串聯連接
（2）將Rx的值從振蕩的起點調整到停止點。
（3）在振蕩期間測量Rx的值。
（4）您將能夠獲得負電阻值|-R|=Rx+Re，Re=有效晶體電阻。
步驟1-6。如果IC的負電阻太低而無法驅動電路，我們提出三種解決方案來改善這種情況。
（1）降低限制電阻（Rd）的值。但是，您還應確認頻移和SMD晶體驅動電流是否同時符合規格。
（2）降低外部電容（Cg和Cd）的值，采用負載電容（CL）較低的其他晶體。
（3）采用電阻較低的晶體（Rr）。
降低EMI的解決方案是什么？
電磁干擾（或EMI，也稱為射頻干擾或RFI）是（通常是不期望的）干擾，其由于從外部源發射的電磁輻射而影響電路。干擾可能會中斷，阻礙或以其他方式降低或限制電路的有效性能。源可以是任何人造或自然的物體，其攜帶快速變化的電流，例如電路，太陽或北極光。
由于雜散發射和響應，互調產物等，在某些形式的電子戰中，或者無意地可以有意地引起EMI無線電干擾。它經常影響城市地區AM收音機的接收。它也可以影響手機，FM收音機和電視接收，雖然在很大程度上。降低EMI的最簡單方法是使用良好的PCB布局。例如，你應該有一個良好的接地平面，每個差分對應該是緊密的間隔，沒有直角轉彎，盡可能少使用，等等。
相位抖動的定義是什么？
快速，重復的相位擾動導致信號元件的間歇性縮短或延長。Quartz Crystal相位抖動可以是隨機的或循環的。相位抖動的相位偏離通常比相位擾動的相位偏差小，但更快。相位抖動可以用度，弧度或秒來表示。相位抖動通常是隨機的。然而，如果是循環的，相位抖動可以用赫茲以及度，弧度或秒來表示。
產品的常見問題。
1.可使用常規清潔液或超聲波清潔方法清潔我們的產品。然而，在某些情況下，超聲波清洗機會在我們產品的振蕩頻率下產生共振，從而惡化設備的電氣特性，甚至損壞設備的整體結構。因此，建議在清潔前進行驗證測試。
2.時鐘晶體產品在接近超聲波清洗機洗滌頻率的頻帶振蕩，這可能導致諧振，降低設備的電氣特性，甚至損壞設備的整體結構。因此，應避免使用超聲波清洗機清潔音叉裝置。如果需要使用此方法清潔音叉設備，建議在清潔過程之前和之后檢查設備的功能。
3.布置時，請避免產品下方的任何電路，以防止干擾。
4.當數據表標記為“NC”或“不連接”時，請勿連接任何電路以避免錯誤功能。
5.避免通過超聲波焊接進行安裝和加工，這種方法可能會在晶圓產品內部過度振動，并成為特性劣化和不振蕩的原因。
LVDS是一種差分輸出，其本身自帶的低相位噪聲和低相位抖動特性，差分晶振的出現也給電子行業帶來新氣象，目前我國內地生產廠家和企業采購的有源晶振，基本上都是來源于臺灣，日本和美國這幾個地方比較多。越了解晶振越能使用好它，所以金洛鑫電子不斷整理和分享相關的技術資料，關注金洛鑫電子，每天定時更新晶體/振蕩器文章和資料。
