CTS晶振,貼片晶體,405晶振

頻率：12.000MHz

尺寸：5.0*3.2*1.0mm

智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.

訂購熱線：0755-27837162

CTS-1

在1980年初的CTS獲得了成功的連接器和背板制造商在北美洲和蘇格蘭的業務。此外，蘇格蘭的連接為CTS的位置傳感器產品打開了許多新的歐洲市場機會。1999，CTS收購了摩托羅拉的組件產品部門（CPD）。更名為CTS的無線組件，這一收購將CTS在新興的手機和基站市場前沿通過陶瓷濾波器的制造，雙工器和其他通信組件。
CTS是航空航天、通信、國防、工業、信息技術、醫療和運輸市場的OEM、傳感器和電子元器件的主要設計者和制造商。CTS生產的產品在北美洲、歐洲和亞洲。2013一月，奧沙利文加入了CTS的總裁和首席執行官。CTS的身份已經建立在120年的堅實基礎上。一個基金會將繼續建立我們公司的聲譽，解決問題，面對挑戰，利用機遇，所有的人都有經驗，沒有人能比得上。405C35D12M00000晶振,12M無源5032晶振,405晶振

JLX-1

CTS-2

CTS晶振,貼片晶體,405晶振.5.0*3.2mm四腳型貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.
CTS石英晶振真空退火技術：晶振高真空退火處理是消除貼片石英晶振在加工過程中產生的應力及輕微表面缺陷。在PLC控制程序中輸入已設計好的溫度曲線，使真空室溫度跟隨設定曲線對晶體組件進行退火，石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性，以及提高石英晶振的年老化特性。

JLX-2

RB-2

CTS晶振	單位	405晶振	石英晶振基本條件
標準頻率	f_nom	6.76438MHz~54.000MHz	標準頻率
儲存溫度	T_stg	-40°C ~+100°C	裸存
工作溫度	T_use	-40°C~+85°C	標準溫度
激勵功率	DL	10/200μW Max.	推薦:10μW ~200μW
頻率公差	f_— l	±30× 10-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://m.908tw.com/
頻率溫度特征	f_tem	±30 × 10-6/-20°C~+70°C	超出標準的規格請聯系我們.
負載電容	CL	8pF~32PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C~+85°C, DL = 100μW
頻率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

JLX-3

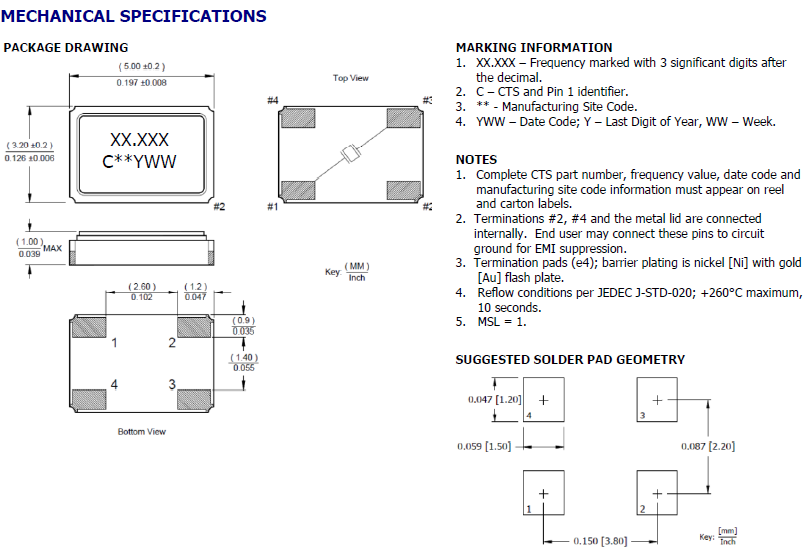

405 5032

JLX-4

RB-4

清洗
關于一般清洗液的使用以及超聲波清洗沒有問題，但這僅僅是對單個石英晶體產品進行試驗所得的結果，因此請根據實際使用狀態進行確認。由于音叉時鐘晶振的頻率范圍和超聲波清洗機的清洗頻率很近，容易受到共振破壞，因此請盡可能避免超聲波清洗。若要進行超聲波清洗，必須事先根據實際使用狀態進行確認。405C35D12M00000晶振,12M無源5032晶振,405晶振
撞擊
雖然石英晶體諧振器產品在設計階段已經考慮到其耐撞擊性，但如果掉到地板上或者受到過度的撞擊，以防萬一還是要檢查特性后再使用。
裝載
＜SMD產品＞
SMD晶體產品支持自動貼裝，但還是請預先基于所使用的搭載機實施搭載測試，確認其對特性沒有影響。在切斷工序等會導致基板發生翹曲的工序中，請注意避免翹曲影響到產品的特性以及軟焊。基于超聲波焊接的貼裝以及加工會使得貼片晶體產品（諧振器、振蕩器、濾波器）內部傳播過大的振動，有可能導致特性老化以及引起不振蕩，因此不推薦使用。
＜引線類型產品＞
當引線彎折、成型以及貼裝到印制電路板時，請注意避免對基座玻璃部分施加壓力。否則有可能導致玻璃出現裂痕，從而引起性能劣化。CTS晶振,貼片晶體,405晶振
保管
保管在高溫多濕的場所可能會導致端子軟焊性的老化。請?jiān)跊]有直射陽光，不發生結露的場所保管。

JLX-5

RB-5

1、振蕩電路
5032mm晶振是無源元件，因此受到電源電壓、環境溫度、電路的影響。
配置、電路常數和襯底布線模式等操作大致分為正常運行和
異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。
晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如
討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。CTS晶振,貼片晶體,405晶振
2。角色的分量與參考值
在振蕩電路的設計中，必須認識到個體的作用。
組件.在表1中，以例如振蕩電路為例來描述角色。
（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。
當反饋電阻未安裝在振蕩電路中時，如圖所示
表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。
電路。除非有適當值的電阻器連接，否則振蕩不會啟動。

cptj1

晶體諧振腔的形式模式，但泛音振蕩或基波。
振蕩開始代替。在基本諧振的情況下（MHz頻段）反饋電阻通常是1米?。在
泛音四腳貼片無源晶振（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。
K?-?幾十K。在音叉式諧振器的案例（kHz頻段），需要連接一個電阻10米或更?。

限制流入諧振器的電流，調節負電阻和勵磁。
電平，防止諧振腔的反常振蕩，抑制頻率波動。
C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有
給定負載能力。
適當?shù)目刂齐娮柚担≧D）取決于5032mm貼片晶振的類型，頻帶和設備的價值。
電容器（C1，C2）。精確值是通過測量振蕩電路的特性來確定的（包括
負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。
?幾K?。音叉式諧振器（kHz頻段）的參考值在100 K?幾K?范圍。405C35D12M00000晶振,12M無源5032晶振,405晶振
安裝電容器的適當值取決于諧振器的類型、頻帶、控制電阻器的值和
振蕩的順序，在3 pF的范圍內- 33 pF左右，僅供參考。
