當前位置：首頁 » 貼片晶振 » CTS晶振 » CTS晶振,無源晶振,425晶振

prevnext

CTS晶振,無源晶振,425晶振

頻率：38.400MHz

尺寸：2.5*2.0*0.65mm

外觀完全使用金屬材料封裝的,產品本身采用全自動石英晶體檢測儀,以及跌落,漏氣等苛刻實驗.產品本身具有高穩定性,高可靠性的石英晶體諧振器,焊接方面支持表面貼裝,外觀采用金屬封裝,具有充分的密封性能,晶振本身能確保其高可靠性.

訂購熱線：0755-27837162

2012、CTS完成•華裴Fisher公司的收購，在精度和頻率的晶體振蕩器的設計制造的領導者。此次收購擴大了CTS的技術和工程能力。作為戰略的一部分，CTS銷售EMS業務。該交易加劇了CTS對其零部件和傳感器業務的關注，并提供額外資金以推動核心能力的增長。CTS生產的石英晶體在北美洲、歐洲和亞洲。2013一月，奧沙利文加入了CTS的總裁和首席執行官。
CTS晶振集團建立一種可測量的發展和改進的目標指標，定期進行內審和管理評審。在現有的或新生的各種活動中不斷監測和改進環境績效。通過對生產活動的持續改進和促進對低效或無效的環境法律法規進行合理化轉變，努力提高環境管理中資本的效力。將貼片晶振生產活動中的環境因素和環境影響的分析納入我們的決策中來，確?；顒?dòng)中每一分子的運作和發展都體現對污染預防方針的貫徹。402F38411CKR晶振,38.4MHz無源晶體,425晶振

JLX-1

CTS-2

CTS晶振,無源晶振,425晶振.2520mm體積的晶振,可以說是目前小型數碼產品的福音,目前超小型的智能手機里面所應用的就是小型的石英晶振,該產品最適用于無線通訊系統,無線局域網,已實現低相位噪聲,低電壓,低消費電流和高穩定度,超小型,質量輕等產品特點,產品本身編帶包裝方式,可對應自動高速貼片機應用,以及高溫回流焊接（產品無鉛對應）,為無鉛產品.
CTS石英晶振多層、多金屬的濺射鍍膜技術：是目前研發及生產高精度、高穩定性石英晶體元器件——無源晶振必須攻克的關鍵技術之一。石英晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序，鍍膜的工藝方法（如各鍍材的功率設計等）。使用此鍍膜方法使鍍膜后的晶振附著力增強，貼片晶振頻率更加集中，能控制在最小ppm之內。

JLX-2

RB-2

CTS晶振	單位	425晶振	石英晶振基本條件
標準頻率	f_nom	12.000MHz~60.000MHz	標準頻率
儲存溫度	T_stg	-40°C ~+90°C	裸存
工作溫度	T_use	-40°C~+85°C	標準溫度
激勵功率	DL	10/200μW Max.	推薦:10μW ~200μW
頻率公差	f_— l	±20× 10-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://m.908tw.com/
頻率溫度特征	f_tem	±20 × 10-6/-30°C~+85°C	超出標準的規格請聯系我們.
負載電容	CL	8pF~30PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C~+85°C, DL = 100μW
頻率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

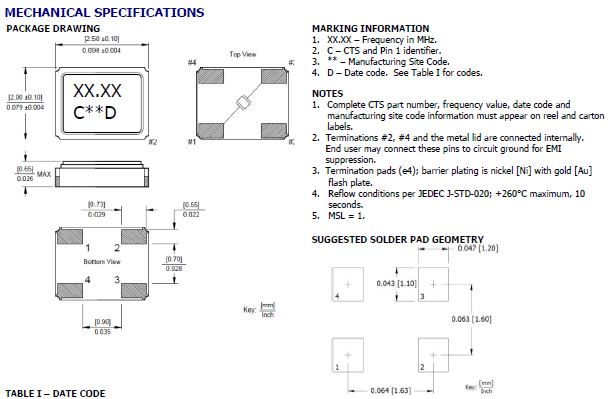

425 2520

JLX-4

清洗
關于一般清洗液的使用以及超聲波清洗沒有問題，但這僅僅是對單個2520晶振產品進行試驗所得的結果，因此請根據實際使用狀態進行確認。由于時鐘晶振的頻率范圍和超聲波清洗機的清洗頻率很近，容易受到共振破壞，因此請盡可能避免超聲波清洗。若要進行超聲波清洗，必須事先根據實際使用狀態進行確認。CTS晶振,無源晶振,425晶振
撞擊
雖然2520進口諧振器產品在設計階段已經考慮到其耐撞擊性，但如果掉到地板上或者受到過度的撞擊，以防萬一還是要檢查特性后再使用。
裝載
＜SMD產品＞
SMD晶體產品支持自動貼裝，但還是請預先基于所使用的搭載機實施搭載測試，確認其對特性沒有影響。在切斷工序等會導致基板發生翹曲的工序中，請注意避免翹曲影響到產品的特性以及軟焊。基于超聲波焊接的貼裝以及加工會使得2520封裝貼片晶振產品（諧振器、振蕩器、濾波器）內部傳播過大的振動，有可能導致特性老化以及引起不振蕩，因此不推薦使用。
＜引線類型產品＞
當引線彎折、成型以及貼裝到印制電路板時，請注意避免對基座玻璃部分施加壓力。否則有可能導致玻璃出現裂痕，從而引起性能劣化。402F38411CKR晶振,38.4MHz無源晶體,425晶振
保管
保管在高溫多濕的場所可能會導致端子軟焊性的老化。
請?jiān)跊](méi)有直射陽光，不發生結露的場所保管。

JLX-5

RB-5

輸出波形與測試電路
1.時序表

scbx_1

2.測試條件
(1)電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。
電源電壓阻抗低于電阻 2Ω。CTS晶振,無源晶振,425晶振
(2)其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。
(3)其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）402F38411CKR晶振,38.4MHz無源晶體,425晶振
