TXC晶振,貼片晶振,7A晶振

頻率：8.000MHz~54.000MHz

尺寸：5.0*3.2*1.2mm

小型表面貼片晶振型,是標準的石英晶體諧振器,適用于寬溫范圍的電子數碼產品,家電電器及MP3,MP4,播放器,單片機等領域.可對應8.000MHz以上的頻率,在電子數碼產品,以及家電相關電器領域里面發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

訂購熱線：0755-27837162

TXC-1

臺灣晶技TXC晶振為一專業之頻率組件與感測組件供貨商，自1983年成立以來，始終致力于石英晶體相關諧振器(Crystal)、振蕩器(Oscillator) 32.768K鐘表晶振,溫補晶振,石英晶體振蕩器等頻率組件之研發、設計、生產與銷售，并因應市場應用與需求，透過自主核心技術，成功開發出各式感測組件(Sensor)，產品可廣泛使用于行動通訊、穿戴式裝置、物聯網、服務器儲存設備、車用、電信、醫療…等市場。TXC晶振,貼片晶振,7A晶振
公司以誠信正直的作為，對待員工及上下游廠商。并本此邏輯，以高度的職業道德標準，架構臺灣晶技企業文化的第一要項。這也是「行為準則」里面最首先揭露的要務。公司隨市場成長而越發國際化，因而不同語言、文化、國籍等之客戶群以及員工都將因此而日漸加入臺灣晶技，同仁需相互尊重彼此的差異，以邁向國際化公司。

JLX-1

TXC-2

TXC晶振,貼片晶振,7A晶振.5032mm體積的晶振,可以說是目前小型數碼產品的福音,目前超小型的智能手機里面所應用的就是小型的石英晶振,該產品最適用于無線通訊系統,無線局域網,已實現低相位噪聲,低電壓,低消費電流和高穩定度,超小型,質量輕等產品特點,產品本身編帶包裝方式,可對應自動高速貼片機應用,以及高溫回流焊接（產品無鉛對應）,為無鉛產品.
TXC貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊，主要是為了去除石英晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。低頻陶瓷面石英晶振,5032諧振器,7A晶振

JLX-2

RB-2

TXC晶振	單位	7A晶振	石英晶振基本條件
標準頻率	f_nom	8.000MHz~54.000MHz	標準頻率
儲存溫度	T_stg	-40°C~+85°C	裸存
工作溫度	T_use	-10°C~+70°C	標準溫度
激勵功率	DL	100μW Max.	推薦:1μW~200μW
頻率公差	f_— l	±30×10^-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://m.908tw.com/
頻率溫度特征	f_tem	±30×10^-6/-10°C~+70°C	超出標準的規格請聯系我們.
負載電容	CL	6pF~20pF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-10°C~ +70°C, DL = 100μW
頻率老化	f_age	±3×10^-6/ year Max.	+25°C,第一年

JLX-3

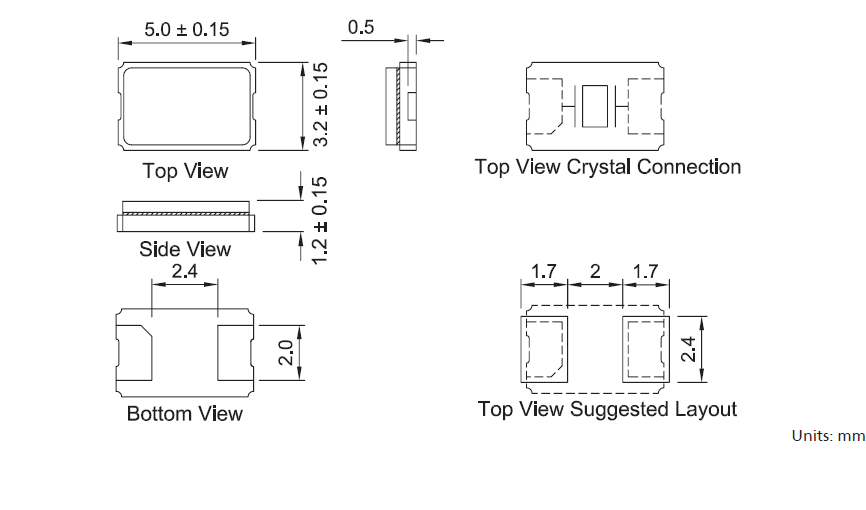

7A 5032

JLX-4

RB-4

操作
請勿用鑷子或任何堅硬的工具，夾具直接接觸IC的表面。TXC晶振,貼片晶振,7A晶振
使用環境（溫度和濕度）
請在規定的溫度范圍內使用壓電石英晶體諧振器。這個溫度涉及本體的和季節變化的溫度。在高濕環境下，會由于凝露引起故障。請避免凝露的產生。
激勵功率
在晶體單元上施加過多驅動力，會導致進口貼片晶振特性受到損害或破壞。電路設計必須能夠維持適當?shù)募罟β?（請參閱“激勵功率”章節內容）。
負極電阻
除非振蕩回路中分配足夠多的負極電阻，否則振蕩或振蕩啟動時間可能會增加（請參閱“關于振蕩”章節內容）。低頻陶瓷面石英晶振,5032諧振器,7A晶振
負載電容
振蕩電路中負載電容的不同，可能導致無源晶振振蕩頻率與設計頻率之間產生偏差。試圖通過強力調整，可能只會導致不正常的振蕩。在使用之前，請指明該振動電路的負載電容（請參閱“負載電容”章節內容）。

JLX-5

RB-5

設計振蕩回路的注意事項
1.驅動能力
驅動能力說明5032晶振所需電功率，其計算公式如下：
驅動能力 (P) = i2_Re
其中i表示經過晶體單元的電流，
Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。TXC晶振,貼片晶振,7A晶振

2.振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則會增加無源二腳貼片晶振振蕩啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極電阻。

sjzrhl_2

3.負載電容
如果5032無源晶振振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。低頻陶瓷面石英晶振,5032諧振器,7A晶振

sjzrhl_3
