當前位置：首頁 » 石英晶振 » TXC晶振 » TXC晶振,石英晶振,8Z晶體

prevnext

TXC晶振,石英晶振,8Z晶體

頻率：12.000MHz~54.000MHz

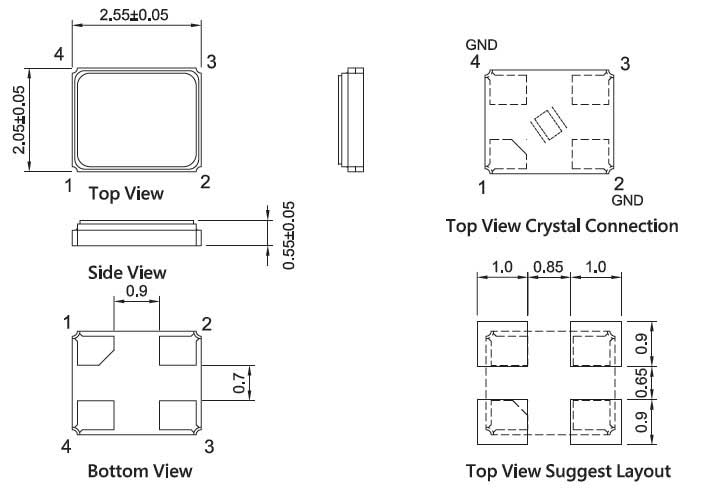

尺寸：2.5*2.0*0.55mm

2520mm體積的晶振,可以說是目前小型數碼產品的福音,目前超小型的智能手機里面所應用的就是小型的石英晶振,該產品最適用于無線通訊系統,無線局域網,已實現低相位噪聲,低電壓,低消費電流和高穩定度,超小型,質量輕等產品特點,產品本身編帶包裝方式,可對應自動高速貼片機應用,以及高溫回流焊接（產品無鉛對應）,為無鉛產品.

訂購熱線：0755-27837162

晶振技術參數點擊下載

臺灣晶技為一專業之頻率組件與感測組件供貨商,自1983年成立以來,始終致力于石英晶振相關諧振器,振蕩器等頻率組件之研發,設計,生產與銷售.經過三十年的努力,臺灣晶技總公司而外,另設有平鎮,寧波,重慶等生產基地.8Z晶振,四腳無源貼片晶振,12MHz進口石英晶體

jlx-1

TXC晶振,石英晶振,8Z晶體,做為臺灣首屈一指的晶振大品牌,臺灣晶技公司生產的這款晶振無論是尺寸,外觀還是參數性能,都可以與日系的石英晶振相提并論,8Z晶體還通過了歐盟的ROHS指令認證,因此也是一顆環保型晶振.

jlx-2

TXC晶振	符號	8Z晶振	TXC晶振基本信息對照表
Crystal標準頻率	f_nom	12.000MHz~54.000MHz
儲存溫度	T_stg	-40°C — +85°C	裸存
工作溫度	T_use	-10°C — +70°C	TXC晶振特定的溫度
激勵功率	DL	0.5μW (1.0μW Max.)	如你有最大激勵功率為1.0μW需求,請聯系我們金洛電子
精度	f_— l	±10ppm、±30ppm	如有需要更高的精度可以特定.
拐點溫度	Ti	+25°C ±5°C
負載電容	CL	8pF, 10pF, 12pF	可按客戶需求指定
串聯電阻（ESR）	R1	70kΩ Max.	70kΩ — 45kΩ
頻率老化	f_age	±3 ×10-6 / year Max.	+25°C,第一年

jlx-3

jlx-4

抗沖擊
TXC 2520貼片晶振可能會在某些條件下受到損壞。例如從桌上跌落或在貼裝過程中受到?jīng)_擊。如果產品已受過沖擊請勿使用。TXC晶振,石英晶振,8Z晶體
輻射
暴露于輻射環境會導致產品性能受到損害，因此應避免照射。
化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解金屬面貼片晶振或包裝材料的環境下使用或儲藏這些產品。
粘合劑
請勿使用可能導致產品所用的封裝材料，終端，組件，玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如，氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”，從而破壞密封質量，降低性能。）
鹵化合物
請勿在鹵素氣體環境下使用晶體8Z-臺灣晶技SMD晶振。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。8Z晶振,四腳無源貼片晶振,12MHz進口石英晶體
靜電
過高的靜電可能會損壞產品，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作。

jlx-5

設計振蕩回路的注意事項
1.驅動能力
驅動能力說明振蕩晶體單元所需電功率，其計算公式如下：
驅動能力 (P) = i2?Re
其中i表示經過晶體單元的電流，
Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。8Z晶振,四腳無源貼片晶振,12MHz進口石英晶體

sjzrhl_1

2.振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請?jiān)陔娐吩O(shè)計時提供足夠的負極電阻。

3.負載電容
如果振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。TXC晶振,石英晶振,8Z晶體

sjzrhl_3
