CITIZEN晶振,CM309B晶振,無源晶體諧振器

頻率：3.5M~70MHZ

尺寸：9.4x5.0mm

低頻晶振可從3.5MHz起對應,小型,超薄型具備強防焊裂性,石英晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接以及高溫回流溫度曲線要求,符合AEC-Q200標準.

訂購熱線：0755-27837162

晶振技術參數點擊下載

CITIZEN

CITIZEN晶振,CM309B晶振,無源晶體諧振器,CITIZEN西鐵城公司的前身為日本尚工舍時計研究所，創立于1918年，主要從事鐘表的開發和制造，在1924年制造出第一只懷表。西鐵城鐘表株式會社成立于1930年，在第二年（1931年）生產出第一只西鐵城牌手表。截止2010年底，已發展為以鐘表為主業，多種經營的集團性跨國大公司，年銷售額約三十八億美元。西鐵城晶振自成立以來，一直在鐘表行業處于領先地位，創造了諸多世界第一。

大多數人只知道日本西鐵城公司是做手表，時鐘產品類的，其實西鐵城公司是一個集團公司，公司有很多個分公司，也生產很多種產品,比如石英晶振系列也是西鐵城的主打產品之一，而且早在2001年就在中國建廠以生產石英晶體表晶32.768KHZ系列為主，當然最出名的，深入中國人腦海里的還是西鐵城的鐘表了。

西鐵城于2001年7月在梧州投資成立領冠電子(梧州)有限公司,注冊資本3000萬元港幣,主要生產石英晶振、手表、液晶反光塊及其它新型電子元器件,當年12月投產,2002年出口額為1000多萬美元。

JLX-1

RB-1

貼片石英晶體諧振器,又簡稱為排帶包裝,這是這產品采用排帶盤式包裝,使產品在焊接時能采用SMT自動貼片機高速的焊接,大大節約人工,提高工作效率.32.768KHz千赫子時鐘晶體,其本身主要應用在時鐘控制產品,或者是控制模塊,主要給時鐘芯片提供一個基準信號,其主要各項功能還得看應用何種產品.本產品具有小型,薄型,輕型的貼片晶振表面型音叉式石英晶體諧振器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷諧振器外殼更好的耐沖擊性.

JLX-2

RB-2

西鐵城晶振	單位	CM309B晶振	石英晶振基本條件
標準頻率	f_nom	3.5M~70MHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±50 × 10^-6 (標準), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://m.908tw.com/
頻率溫度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	7pF ～ ∞	不同負載要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

JLX-3

RB-3

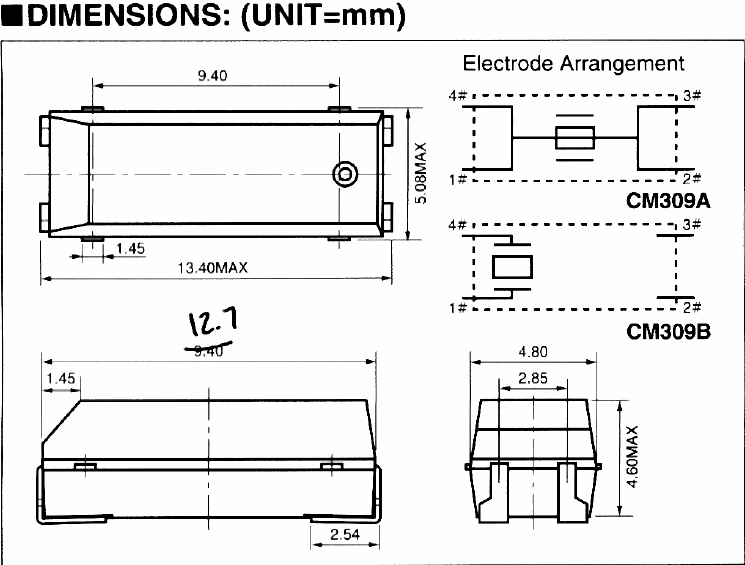

CM309A_CM309B

JLX-4

晶振產品使用每種產品時,請在石英晶振規格說明或產品目錄規定使用條件下使用.因很多種晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別.
晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求.通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的石英晶振.但是為了石英晶振的品質和可靠性,必須在適當?shù)臈l件下存儲,安裝,運輸.請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任.

1.機械振動的影響

當西鐵城晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

2.PCB設計指導

(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.

(2) 在設計時請參考相應的推薦封裝.

(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.

(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料.

存儲事項

(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性.請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏.
正常溫度和濕度：
溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）.
