西鐵城晶振,貼片晶振,CS10晶振

頻率：12.000MHz~50.000MHz

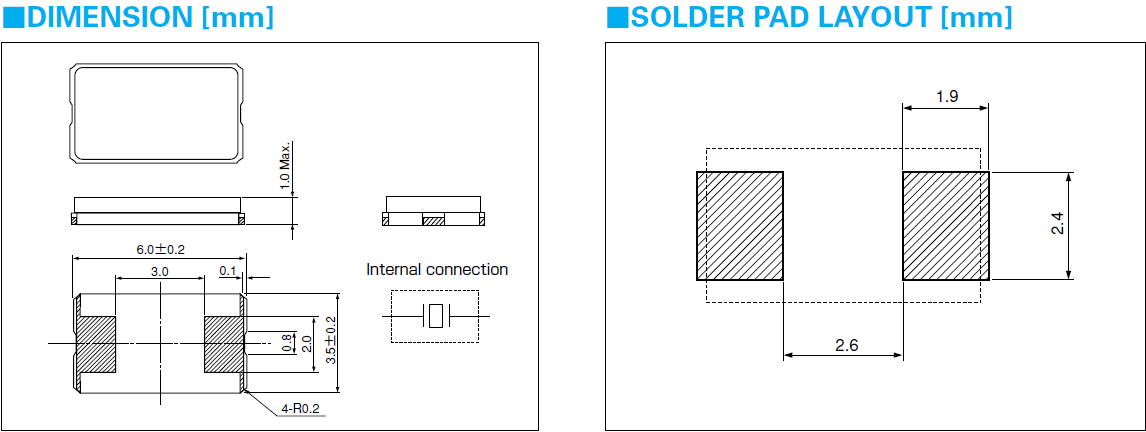

尺寸：6.0*3.5*3.5mm

小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,Wireless LAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

訂購熱線：0755-27837162

晶振技術參數點擊下載

CITIZEN-1

日本株式會社西鐵城晶振品牌【CITIZEN】，該品牌創立時間在1918年，早期主要研發與生產時計產品，在1959年西鐵城成功研發出防水，防振的手表，從此轟動世界成為了個性時尚品牌.在1975年西鐵城會社成立了西鐵城株式會社水晶事業部，從此研發音叉型壓電石英水晶振動子.日本制造業可持續發展的業務形式將在這樣一個追求快速多變的經濟,而重視個人、社會和環境問題.西鐵城晶振試圖滿足你在電子設備領域中成為龍頭企業。
西鐵城于2001年7月在梧州投資成立領冠電子(梧州)有限公司,注冊資本3000萬元港幣,主要生產石英晶振、手表、液晶反光塊及其它新型電子元器件,當年12月投產,2002年出口額為1000多萬美元。西鐵城晶振公司為工業市場提供高性能和精密設備,不斷開發新技術和新技術在我們的制造業和工程.西鐵城晶振,貼片晶振,CS10晶振

JLX-1

CITIZEN-2

西鐵城晶振,貼片晶振,CS10晶振.小型表面貼片晶振型,是標準的石英晶體諧振器,適用于寬溫范圍的電子數碼產品,家電電器及MP3,MP4,播放器,單片機等領域.可對應12.000MHz以上的頻率,在電子數碼產品,以及家電相關電器領域里面發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.
CITIZEN貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊，主要是為了去除石英晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使貼片石英晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。CS10-32.000MABJ-UT晶振,6.0*3.5mm無源晶體,CS10晶振

JLX-2

西鐵城晶振	單位	CS10晶振	石英晶振基本條件
標準頻率	f_nom	12.000MHz~50.000MHz	標準頻率
儲存溫度	T_stg	-40°C~+125°C	裸存
工作溫度	T_use	-40°C~+85°C	標準溫度
激勵功率	DL	50μW Max.	推薦:50μW
頻率公差	f_— l	±30 × 10^-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://m.908tw.com/
頻率溫度特征	f_tem	±30 × 10^-6/-40°C~+85°C	超出標準的規格請聯系我們.
負載電容	CL	16pF、18pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C~ +85°C, DL =50μW
頻率老化	f_age	±5× 10^-6/year Max.	+25°C,第一年

JLX-3

RB-3

CS10

JLX-4

RB-4

＜晶體諧振器＞
如果過大的激勵電力對石英貼片晶振外加電壓，有可能導致特性老化或損壞，因此請?jiān)谛麄鲀?cè)、規格書中規定的范圍內使用。讓無源晶振振蕩的電路寬裕度大致為負性阻抗值。本公司推薦此負性阻抗為諧振器串聯電阻規格值的5倍以上，若是車載和安全設備，則推薦10倍以上。CS10-32.000MABJ-UT晶振,6.0*3.5mm無源晶體,CS10晶振
＜晶體振蕩器＞
晶體振蕩器的內部電路使用C-MOS。閉鎖、靜電對策請和一般的C-MOS IC一樣考慮，有些OSC晶振沒有和旁路電容器進行內部連接。使用時，請?jiān)赩dd-GND之間用0.01μF左右的高頻特性較好的電容器（陶瓷片狀電容器等）以最短距離連接。關于個別機型請確認宣傳冊、規格書。
＜晶體濾波器＞
注意電路板圖形的配置，避免輸入端子和輸出端子靠得太近。如果貼裝晶體濾光片的電路板的雜散電容較大，為了消除該雜散電容，有時需要配置調諧電路。如果過大的激勵電力對聲表面諧振器外加電壓，有可能導致特性老化或損壞，因此請?jiān)跒V波器的輸入電平在−10dBm以下的狀態下使用。
＜光學產品＞
由于制造過程中進行了灰塵等異物管理，因此包裝開封以后，請?jiān)谶M(jìn)行清潔度管理的環境中使用。西鐵城晶振,貼片晶振,CS10晶振
