西鐵城在音叉水晶表晶振動子（石英晶振）這一領域也是遙遙領先的，與日本元器件品牌愛普生晶振，日本精工晶振seiko,日本大真空KDS晶振,日本西鐵城石英晶振murata,并稱世界日產五大品牌。對于西鐵城晶振動子,其要求相比其他各大品牌，工藝也是非常之嚴格，工藝上除清洗、被銀、點膠、微調、中測、封焊、檢漏、老化、測試、打標、編帶、包裝等步驟外,選用的設備儀器其優點有先進性、功能性、適應性和經濟性,西鐵城推出3款適合時鐘上用的音叉表晶,CFS-308晶振,CFS-206晶振,CFS-145晶振。
     西鐵城晶振創立于1959年7月28日，當時注冊資金高達17億多,所做產品涉及領域較廣,自動車部品,石英晶振,貼片晶振,石英晶體振蕩器及水晶片,映像用電子機器,液晶顯示器,光通信用部品,工業機械裝置,精密計測機械,小型精密金屬加工部件等。同時，在使用高精度材料的高精度中，效率很好地量產零部件的事也是本公司獨自的核心技術。在材料技術和超精密加工技術，薄膜技術，連接技術，組裝技術等，使石英和水晶等高精度零部件，產生了液晶裝置，傳感裝置等高質量的功能器件產品。特別是，L - COS（Liquid crystal on silicon）采用了鐵電液晶顯示器，已經微高品位相機配備到前進了很高的評價。今后的車載顯示屏和頭部顯示屏等的次世代顯示器系統搭載的可能性很大。CS20晶振,大體積高性能諧振器,CS20-12.288MABJ-UT晶振

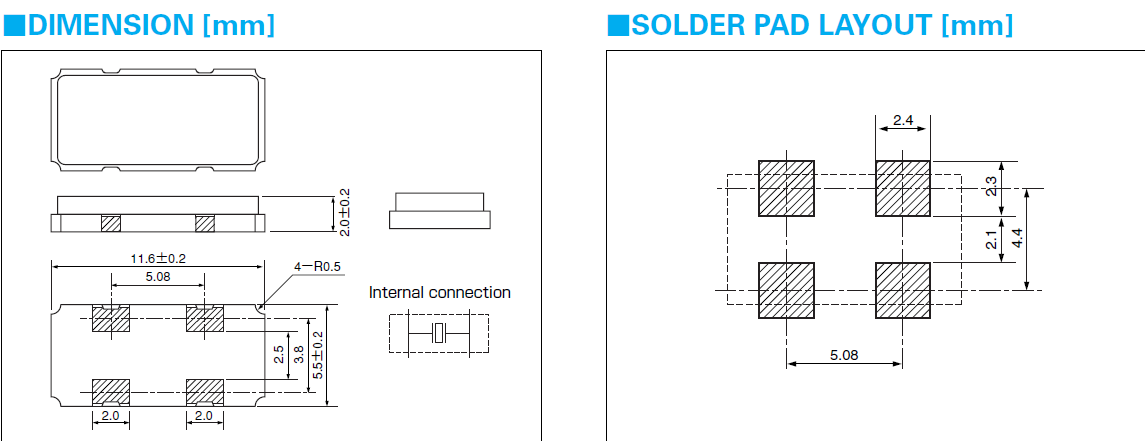

     西鐵城晶振,貼片晶振,CS20-12.288MABJ-UT晶振,貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.
     貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊，主要是為了去除石英晶體諧振器晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。CS20晶振,大體積高性能諧振器,CS20-12.288MABJ-UT晶振

      這些晶振知識介紹是指，時鐘晶振在產品上線之后發生不良品或者沒反應的情況下，自檢辦法。石英晶振如果在電路上的功能不規則或根本無法全部晶振找出得到了應用操作，請使用以下的清單找出可能存在的問題。請按照確定的因素和可能的解決方案的說明。我們從晶振使用輸出無信號開始尋找相關問題。西鐵城晶振,貼片晶振,CS20-12.288MABJ-UT晶振
     我們可以先使用示波器或者頻率計數器來檢查石英晶體終端的兩個信號，如果沒有信號輸出，請按照步驟1-1到1-4步執行檢查。如果有從石英晶振（XOUT）的輸出端子的輸出信號，而是從在終端（辛）輸出沒有信號，請檢查石英晶振體以下step1-5到步驟1-6。你可以先把晶體卸載下來并測試晶振的頻率和負載電容，看看他們是否能振動，也可以使用專業的石英晶體測試儀器來檢測 。如果你沒法檢測你也可以將不良品發送給我公司，我們檢測分析之后告訴你結果。
     如果有下列情況發生，SMD石英晶振不起振，首先你先查看你產品上使用的負載電容CL是否對，是否跟你的線路相匹配，或者是晶振的精度是否符合你的要求，或者你可以把產品發送回我公司分析。如果晶振頻率和負載電容跟要求相對應的話，我們將需要進行等效電路測試。比如等效電路測試如下：CS20晶振,大體積高性能諧振器,CS20-12.288MABJ-UT晶振

      振蕩開始代替。SMD晶振在基本諧振的情況下（MHz頻段）反饋電阻通常是1米?。在泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。K?-?幾十K。在音叉式諧振器的案例（kHz頻段），需要連接一個電阻10米或更?。限制流入諧振器的電流，調節負電阻和勵磁。電平，防止諧振腔的反常振蕩，抑制頻率波動。C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有給定負載能力。西鐵城晶振,貼片晶振,CS20-12.288MABJ-UT晶振
     適當?shù)目刂?a title="進口無源貼片晶振" target="_blank">進口無源貼片晶振電阻值（RD）取決于諧振器的類型，頻帶和設備的價值。電容器（C1，C2）。精確值是通過測量振蕩電路的特性來確定的（包括負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。?幾K?。音叉式諧振器（kHz頻段）的參考值在100 K?幾K?范圍。安裝電容器的適當值取決于諧振器的類型、頻帶、控制電阻器的值和振蕩的順序，在3 pF的范圍內- 33 pF左右，僅供參考。

      振蕩頻率測量:必須盡可能地測量安裝在工業級晶振電路上的諧振器的振蕩頻率的真實值，使用正確的方法。在振蕩頻率的測量中，通常使用探頭和頻率計數器。然而,我們的目標是通過限制測量工具對振蕩電路本身的影響來測量。有三種頻率測量模式，如下面的圖所示（圖）。2, 3和4）。最精確的測量方法是通過使用任何能夠精確測量的頻譜分析儀來實現的。
     接觸振蕩電路:探針不影響圖2，因為緩沖器的輸出是通過進口石英晶體諧振器輸入振蕩電路的輸出來測量的。逆變器進入下一階段。探針不影響圖3，因為在IC上測量緩沖器輸出（1/1、1/2等）。圖4示出了來自ic的無緩沖器輸出接收的情況，由此通過小尺寸測量來最小化探針的效果。輸出點之間的電容（3 pF以下XTAL終端IC）和探針。然而，應該注意到，使用這種方法輸出波形較小，測量不能依賴于即使示波器能檢查振蕩波形，頻率計數器的靈敏度也可以。在這種情況下，使用放大器來測量。
