ECS晶振,石英晶振,CSM-7SSX晶振
頻率：3.57M~50MHZ

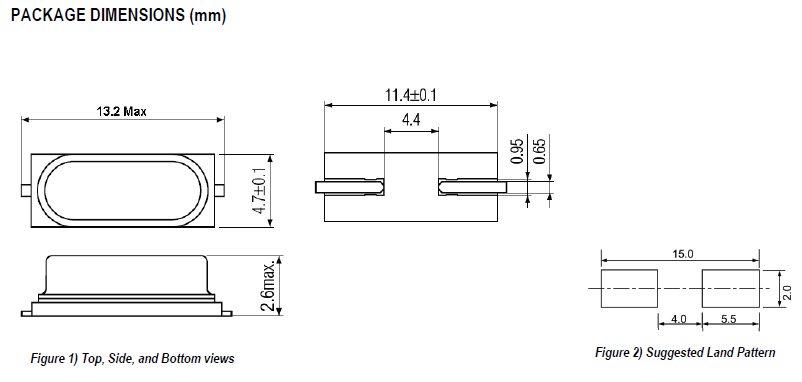

尺寸：13.2x4.7mm
ECS晶振,石英晶振,CSM-7SSX晶振,自1980年成立，在國際范圍內開展業務已近35年，自成立以來超過3.0億頻率控制元件的傳遞。ECScrystal晶振公司國際公司作為其唯一的使命，致力于提供最先進的創新頻率提供給世界的控制技術。我們的目標是建立客戶的需求和我們導致解決方案，使電子世界變得更美好的先進產品之間的橋梁。
ECS，Inc.為了實現這一愿景，ECS，Inc.遵循我們的愿景，ECS，Inc.堅持創新為中心的企業文化，旨在促進和發展，最大限度地提高了我們滿足不斷變化的全球電子市場需求的能力各無晶圓廠合作伙伴的創造力。
總部設在美國堪薩斯州的Olathe，ECS，Inc.我們有這個領先的解決方案。建立和維護世界上最先進的可靠和具有成本效益的產品。
CSM-7SSX貼片晶振本身體積小,超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因?yàn)榫д癖旧硇⌒突枨蟮氖袌?chǎng)領域
|
單位 |
CSM-7SSX晶振 |
石英晶振基本條件 |
|
|
標準頻率 |
f_nom |
3.57M~50MHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-40°C ～ +85°C |
裸存 |
|
工作溫度 |
T_use |
-40°C ～ +85°C |
標準溫度 |
|
激勵功率 |
DL |
200μW Max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±50 × 10-6 (標準), |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
7pF ～ ∞ |
不同負載要求,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
頻率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供。
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音，可能導致會引發功能失?；驌舸┑拈]門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將輸出負載安裝在盡可能靠近石英晶體振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應，從而導致非正常工作。同時，當P通道和N通道都處于打開時，電源功率消耗也會增加；因此，請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的有源晶振的產品特性，并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
進口晶體振蕩器的不正確安裝會導致故障以及崩潰，因此安裝時，請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電，否則會導致有源晶體無法產生振蕩和/或非正常工作。
晶振的軟焊溫度條件被設計成可以和普通電子零部件同時作業，但如果是超過規格以上的高溫，則頻率有可能發生較大的變化，因此請避免不 必要的高溫度。
有關SMD晶振產品的回流焊焊接溫度描述，請參照“表面貼裝型晶體產品的回流焊焊接溫度描述”。
清洗
關于一般清洗液的使用以及超聲波清洗沒有問題，但這僅僅是對單個石英晶體產品進行試驗所得的結果，因此請根據實際使用狀態進行確認。
由于音叉型晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近，容易受到共振破壞，因此請盡可能避免超聲波清洗。
若要進行超聲波清洗，必須事先根據實際使用狀態進行確認。
撞擊
雖然石英晶體諧振器產品在設計階段已經考慮到其耐撞擊性，但如果掉到地板上或者受到過度的撞擊，以防萬一還是要檢查特性后再使用。ECS晶振,石英晶振,CSM-7SSX晶振
1. 驅動能力
驅動能力說明振蕩晶體單元所需電功率，其計算公式如下：
驅動能力 (P) = i2?Re
其中i表示經過晶體單元的電流，
Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。
2. 振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請?jiān)陔娐吩O(shè)計時提供足夠的負極電阻。
3. 負載電容
如果振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。
頻率和負載電容特征圖器
振蕩回路參數設置參考
