ECS晶體,貼片晶振,CSM-8mr晶振,石英晶振

頻率：6~100MHZ

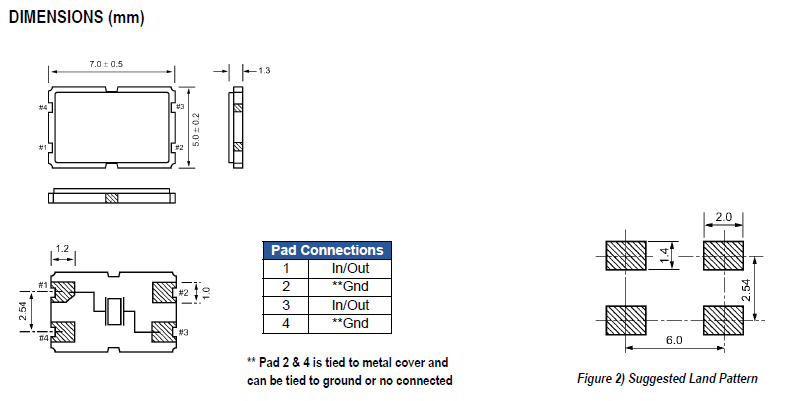

尺寸：7.0*5.0*1.3mm

貼片石英晶振最適合用于車載電子領域的小型表面貼片石英晶體諧振器.也可對應有高可靠性要求的引擎控制用CPU的時鐘部分簡稱為時鐘晶體振蕩器,在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接的回流溫度曲線要求,符合AEC-Q200標準.

訂購熱線：0755-27837162

石英SMD耐撞擊晶振,7050黑色四腳晶振,CSM-8mr晶振

公司成立于1980年，是世界上最知名、經驗最豐富的晶振頻率控制管理產品制造商之一。我們對ISO 9001 / 2008和qs - 9000認證的承諾使我們能夠從選擇材料到設計和制造，從測試到應用開發，從處理到包裝，從客戶服務到訂單履行，每一步都提高了質量標準。我們采取的每一個步驟都與我們提供符合客戶期望的頻率控制設備的最終目標相合作。這就是零缺陷。我們的整個工程師團隊、生產專家和客戶護理人員都被強制和授權在每一個過程和交易中建立質量、可靠性和可靠性。石英SMD耐撞擊晶振,7050黑色四腳晶振,CSM-8mr晶振
ECS致力于走在最前沿，擁有各種先進的技術，使我們能夠做到快速、高效地生產頻率控制產品。作為我們對大會的承諾的一部分技術領先，ECS,inc .擁有設計、部件、工藝、測試、制造和質量與客戶合作，優化生產能力和穩定性產品的設計。ECS,inc .完全承諾并支持RoHS指令，現在生產符合以下定義的符合要求的產品。我們的許多產品從一開始就與RoHS兼容。他們中的許多人符合下面的指導方針。ECS公司的無源晶振是通過全球子公司的供應鏈網絡進行戰略性的交付位于主要設計中心，客戶合同制造子公司和主要市場。作為一個在提供商支持整個市場達到超過$ 28億美元的最高層次的全球社區，你可以放心，您正在使用它的空間了“同類最佳”的頻率控制供應商之一合作。我們擁有世界一流的營銷，銷售，分銷，工程和客戶服務團隊，每天從事全球技術網絡為我們的客戶提供最佳的應用解決方案。

ECS晶體,貼片晶振,CSM-8mr晶振,石英晶振,貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.
超小型石英貼片晶振晶片的設計：石英晶片的長寬尺寸已要求在±0.00２mm內，由于貼片晶振晶片很小導致晶體的各類寄生波(如長度伸縮振動，面切變振動)與主振動(厚度切變振動)的耦合加強，從而造成如若石英晶振晶片的長度或?qū)挾瘸叽缭O(shè)計不正確、使得振動強烈耦合導致石英晶振的晶片不能正常工作，從而導致產品在客戶端不能正常使用，晶振的研發及生產超小型石英晶振完成晶片的設計特別是外形尺寸的設計是首要需解決的技術問題，公司在此方面通過理論與實踐相結合，模擬出一整套此石英晶振晶片設計的計算機程序，該程序晶振的晶片外形尺寸已全面應用并取得很好的效果。石英SMD耐撞擊晶振,7050黑色四腳晶振,CSM-8mr晶振

石英SMD耐撞擊晶振,7050黑色四腳晶振,CSM-8mr晶振

ECS晶振	單位	CSM-8mr晶振	石英晶振基本條件
標準頻率	f_nom	6.000MHz~100.000MHz	標準頻率
儲存溫度	T_stg	-55°C~+125°C	裸存
工作溫度	T_use	-10°C~+70°C	標準溫度
激勵功率	DL	100μW Max.	推薦:100μW
頻率公差	f_— l	±30 × 10-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://m.908tw.com/
頻率溫度特征	f_tem	±50 × 10-6/-20°C~+70°C	超出標準的規格請聯系我們.
負載電容	CL	5pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-20°C~+70°C, DL = 100μW
頻率老化	f_age	±5× 10-6 / year Max.	+25°C,第一年

石英SMD耐撞擊晶振,7050黑色四腳晶振,CSM-8mr晶振

粘合劑:請勿使用可能導致無源石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能。）鹵化合物:請勿在鹵素氣體環境下使用晶振。即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕。同時,請勿使用任何會釋放出鹵素氣體的樹脂。靜電:過高的靜電可能會損壞貼片晶振,請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作。ECS晶體,貼片晶振,CSM-8mr晶振,石英晶振
SMD晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求。通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的石英晶振.但是為了石英晶振的品質和可靠性,必須在適當?shù)臈l件下存儲,安裝,運輸。請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任。
機械振動的影響:當進口晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。石英SMD耐撞擊晶振,7050黑色四腳晶振,CSM-8mr晶振

石英SMD耐撞擊晶振,7050黑色四腳晶振,CSM-8mr晶振

驅動能力:驅動能力說明MHZ級晶體諧振器振蕩晶體單元所需電功率，其計算公式如下：驅動能力 (P) = i2?Re其中i表示經過晶體單元的電流，Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）.ECS晶體,貼片晶振,CSM-8mr晶振,石英晶振

石英SMD耐撞擊晶振,7050黑色四腳晶振,CSM-8mr晶振

測試條件(1)電源電壓:超過 150µs，直到電壓級別從 0 %達到 90 % 。電源電壓阻抗低于電阻 2Ω。(2)其他:輸入電容低于 15 pF5倍頻率范圍或更多測量頻率。鉛探頭應盡可能短。測量頻率時，探頭阻抗將高于 1MΩ。當波形經過7050貼片晶振振蕩器的放大器時，可同時進行測量。(3)其他:CL包含探頭電容。應使用帶有小的內部阻抗的電表。使用微型插槽，以觀察波形。（請勿使用該探頭的長接地線）.

石英SMD耐撞擊晶振,7050黑色四腳晶振,CSM-8mr晶振

1.振蕩電路:晶體諧振器是無源元件，因此受到7050無源晶振電源電壓、環境溫度、電路的影響。配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。
2.角色的分量與參考值:在7050mm諧振器振蕩電路的設計中，必須認識到個體的作用。組件.在表1中，以例如振蕩電路為例來描述角色。（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。當反饋電阻未安裝在振蕩電路中時，如圖所示表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。電路。除非有適當值的電阻器連接，否則振蕩不會啟動。
