京瓷晶振,石英晶振,CX2520DB晶振

頻率：12.000MHz~54.000MHz

尺寸：2.5*2.0*0.5mm

2520mm體積的晶振,可以說是目前小型數碼產品的福音,目前超小型的智能手機里面所應用的就是小型的石英晶振,該產品最適用于無線通訊系統,無線局域網,已實現低相位噪聲,低電壓,低消費電流和高穩定度,超小型,質量輕等產品特點.

訂購熱線：0755-27837162

晶振技術參數點擊下載

JC-1

京瓷把“客戶第一”的原則放在首位，以確保我們提供的貼片晶振和服務始終使人們滿意。顧客滿意要求我們對周圍的不斷變化作出快速反應。致力于創造超越客戶期望的價值。品牌承諾的性能，驚奇和喜悅在技術實力、優質的區域，和響應。每個產品線管理團隊通過整合京瓷集團技術來解決新出現的趨勢，積極開發新產品和新市場。

JLX-1

JC-2

京瓷晶振,石英晶振,CX2520DB晶振,擁有2.5*2.0*0.5mm的小尺寸,使這款金屬面四腳SMD型石英晶體諧振器受到眾多用戶的喜愛,KYOCERA公司的這款CX2520DB晶振是一款非常標準的MHZ貼片晶振,頻率范圍是12M~54M之間可供選擇,超低的負載電容8pF,大大的增加優良的電氣特性.

JLX-2

RB-2

京瓷晶振	單位	CX2520DB晶振	石英晶振基本條件
標準頻率	f_nom	12.00MHZ~54.0MHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +125°C	標準溫度
激勵功率	DL	100μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±15 × 10^-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://m.908tw.com/
頻率溫度特征	f_tem	±15× 10^-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	8pF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

RB-3

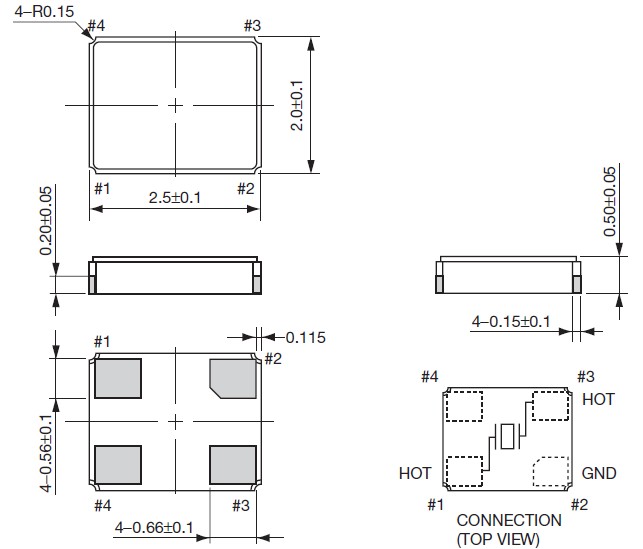

CX2520DB 2520

JLX-4

清洗
關于一般清洗液的使用以及超聲波清洗沒有問題，但這僅僅是對單個CX2520DB晶體產品進行試驗所得的結果，因此請根據實際使用狀態進行確認。
由于音叉型晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近，容易受到共振破壞，因此請盡可能避免超聲波清洗。京瓷晶振,石英晶振,CX2520DB晶振

若要進行超聲波清洗，必須事先根據實際使用狀態進行確認。
撞擊
雖然2520小體積晶振在設計階段已經考慮到其耐撞擊性，但如果掉到地板上或者受到過度的撞擊，以防萬一還是要檢查特性后再使用。
裝載
＜SMD產品＞
SMD晶體產品支持自動貼裝，但還是請預先基于所使用的搭載機實施搭載測試，確認其對特性沒有影響。在切斷工序等會導致基板發生翹曲的工序中，請注意避免翹曲影響到產品的特性以及軟焊。基于超聲波焊接的貼裝以及加工會使得日本京瓷貼片晶振內部傳播過大的振動，有可能導致特性老化以及引起不振蕩，因此不推薦使用。
＜引線類型產品＞
當引線彎折、成型以及貼裝到印制電路板時，請注意避免對基座玻璃部分施加壓力。否則有可能導致玻璃出現裂痕，從而引起性能劣化。CX2520DB晶振,進口12M貼片諧振器,高精度耐高溫晶振
保管
保管在高溫多濕的場所可能會導致端子軟焊性的老化，請?jiān)跊]有直射陽光，不發生結露的場所保管。

JLX-5

輸出波形與測試電路
1.時序表

2.測試條件
(1)電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。TXC晶振,進口晶振,8Y晶振
電源電壓阻抗低于電阻 2Ω。京瓷晶振,石英晶振,CX2520DB晶振
(2)其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。8Y晶體,超小型四腳2016貼片晶振,無源進口石英晶振
(3)其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）CX2520DB晶振,進口12M貼片諧振器,高精度耐高溫晶振
