Kyocera晶振CX3225GA,CX3225GA20000D0PTVCC陶瓷晶振
頻率：20MHZ
尺寸：3.2*2.5mm
Kyocera晶振CX3225GA,CX3225GA20000D0PTVCC陶瓷晶振,京瓷陶瓷諧振器,日產晶振,無源諧振器,SMD晶振,兩腳貼片晶振,日本進口晶振,型號CX3225GA,編碼CX3225GA20000D0PTVCC是一款陶瓷面兩腳貼片型的無源晶振,尺寸為3225mm,頻率為20MHZ,工作溫度-40°C~150°C,具備超高的穩定性能和可靠性能,適合用于車載應用,電子數碼產品,產品本身具備優良的耐熱性,耐環境特性,產品被廣泛用于在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求.
CX3225GA30000D0PTVCC晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減??；3.氣密性高.此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一.Kyocera晶振CX3225GA,CX3225GA20000D0PTVCC陶瓷晶振
Kyocera晶振CX3225GA,CX3225GA20000D0PTVCC陶瓷晶振,京瓷陶瓷諧振器,日產晶振,無源諧振器,SMD晶振,兩腳貼片晶振,日本進口晶振,型號CX3225GA,編碼CX3225GA20000D0PTVCC是一款陶瓷面兩腳貼片型的無源晶振,尺寸為3225mm,頻率為20MHZ,工作溫度-40°C~150°C,具備超高的穩定性能和可靠性能,適合用于車載應用,電子數碼產品,產品本身具備優良的耐熱性,耐環境特性,產品被廣泛用于在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求.
CX3225GA30000D0PTVCC晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減小；3.氣密性高.此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一.Kyocera晶振CX3225GA,CX3225GA20000D0PTVCC陶瓷晶振
CX3225GA20000D0PTVCC晶振 參數表
|
單位 |
CX3225GA晶振 |
石英晶振基本條件 |
|
|
標準頻率 |
f_nom |
20MHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-40°C~+150°C |
裸存 |
|
工作溫度 |
T_use |
-40°C~+150°C |
標準溫度 |
|
激勵功率 |
DL |
10μW Max. |
推薦:10μW~100μW |
|
頻率公差 |
f_— l |
±50× 10-6 (標準) |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±15× 10-6/-30°C~+85°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
8pF |
不同負載電容要求,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-30°C~+85°C, DL = 100μW |
|
頻率老化 |
f_age |
±5× 10-6 / year Max. |
+25°C,第一年 |

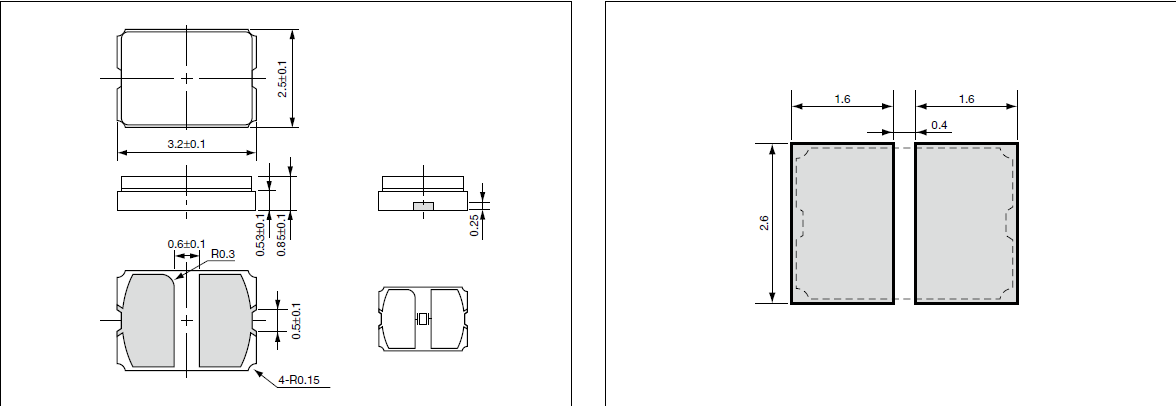

Kyocera晶振CX3225GA,CX3225GA20000D0PTVCC陶瓷晶振 尺寸圖
CX3225GA20000D0PTVCC晶振 使用注意事項
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
石英晶體振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.Kyocera晶振CX3225GA,CX3225GA20000D0PTVCC陶瓷晶振,
有源晶振的負載電容與阻抗
負載電容與阻抗有源晶振設置一個規定的負載阻抗值.當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時,指定的值這可能會導致問題例如：失真的輸出波形.特別是設置電抗,根據規范的負載阻抗.輸出頻率和輸出電平,當測量輸出頻率或輸出水平,石英晶體振蕩器調整的輸入阻抗,測量?jī)x器的負載阻抗晶體振蕩器.當輸入阻抗的測量?jī)x器,不同的負載阻抗的晶體振蕩器,測量輸出頻率或輸出水平高,阻抗阻抗測量可以忽略.
抗沖擊
抗沖擊是指晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到?jīng)_擊.如果產品已受過沖擊請勿使用.因?yàn)闊o(wú)論何種貼片石英晶振,其內部晶片都是貼片晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.
耐焊性：
將晶振加熱包裝材料至+150℃以上會破壞產品特性或損害產品.如需在+150℃以上焊接石英晶振,建議使用有源貼片晶振產品.在下列回流條件下,對石英耐高溫晶振產品甚至晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請?jiān)俅芜M(jìn)行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.Kyocera晶振CX3225GA,CX3225GA20000D0PTVCC陶瓷晶振,
| Manufacturer Part Number原廠編碼 | Manufacturer廠家 | Series型號 | Type 系列 | Frequency | Operating Temperature 工作溫度 |
| CX3225GA24000D0PTVCC | AVX Corp/Kyocera Corp | CX3225GA, Kyocera | MHz Crystal | 24MHz | -40°C ~ 150°C |
| CX3225GA24000D0PTVCC | AVX Corp/Kyocera Corp | CX3225GA, Kyocera | MHz Crystal | 24MHz | -40°C ~ 150°C |
| CX3225GA24000D0PTVCC | AVX Corp/Kyocera Corp | CX3225GA, Kyocera | MHz Crystal | 24MHz | -40°C ~ 150°C |
| CX3225GA25000D0PTVCC | AVX Corp/Kyocera Corp | CX3225GA, Kyocera | MHz Crystal | 25MHz | -40°C ~ 150°C |
| CX3225GA25000D0PTVCC | AVX Corp/Kyocera Corp | CX3225GA, Kyocera | MHz Crystal | 25MHz | -40°C ~ 150°C |
| CX3225GA25000D0PTVCC | AVX Corp/Kyocera Corp | CX3225GA, Kyocera | MHz Crystal | 25MHz | -40°C ~ 150°C |
| CX3225GA20000D0PTVCC | AVX Corp/Kyocera Corp | CX3225GA, Kyocera | MHz Crystal | 20MHz | -40°C ~ 150°C |
| CX3225GA20000D0PTVCC | AVX Corp/Kyocera Corp | CX3225GA, Kyocera | MHz Crystal | 20MHz | -40°C ~ 150°C |
| CX3225GA20000D0PTVCC | AVX Corp/Kyocera Corp | CX3225GA, Kyocera | MHz Crystal | 20MHz | -40°C ~ 150°C |
| CX3225GA26000D0PTVCC | AVX Corp/Kyocera Corp | CX3225GA, Kyocera | MHz Crystal | 26MHz | -40°C ~ 150°C |
| CX3225GA26000D0PTVCC | AVX Corp/Kyocera Corp | CX3225GA, Kyocera | MHz Crystal | 26MHz | -40°C ~ 150°C |
| CX3225GA26000D0PTVCC | AVX Corp/Kyocera Corp | CX3225GA, Kyocera | MHz Crystal | 26MHz | -40°C ~ 150°C |
| CX3225GA30000D0PTVCC | AVX Corp/Kyocera Corp | CX3225GA, Kyocera | MHz Crystal | 30MHz | -40°C ~ 150°C |
| CX3225GA30000D0PTVCC | AVX Corp/Kyocera Corp | 3225mm貼片晶振 | MHz Crystal | 30MHz | -40°C ~ 150°C |
| CX3225GA30000D0PTVCC | AVX Corp/Kyocera Corp | CX3225GA, Kyocera | MHz Crystal | 30MHz | -40°C ~ 150°C |
| CX3225GA27000D0PTVCC | AVX Corp/Kyocera Corp | CX3225GA, Kyocera | MHz Crystal | 27MHz | -40°C ~ 150°C |
| CX3225GA27000D0PTVCC | AVX Corp/Kyocera Corp | CX3225GA, Kyocera | MHz Crystal | 27MHz | -40°C ~ 150°C |
| CX3225GA27000D0PTVCC | AVX Corp/Kyocera Corp | CX3225GA, Kyocera | MHz Crystal | 27MHz | -40°C ~ 150°C |
| CX3225GA13560D0PTVCC | AVX Corp/Kyocera Corp | CX3225GA, Kyocera | MHz Crystal | 13.56MHz | -40°C ~ 150°C |
| CX3225GA13560D0PTVCC | AVX Corp/Kyocera Corp | CX3225GA, Kyocera | MHz Crystal | 13.56MHz | -40°C ~ 150°C |
| CX3225GA13560D0PTVCC | AVX Corp/Kyocera Corp | CX3225GA, Kyocera | MHz Crystal | 13.56MHz | -40°C ~ 150°C |
| CX3225GA32000D0PTVCC | AVX Corp/Kyocera Corp | CX3225GA, Kyocera | MHz Crystal | 32MHz | -40°C ~ 150°C |
| CX3225GA32000D0PTVCC | AVX Corp/Kyocera Corp | CX3225GA, Kyocera | MHz Crystal | 32MHz | -40°C ~ 150°C |
