KDS晶振,貼片晶振,DMX-26S晶振

頻率：32.768KHz

尺寸：8.0*3.8mm

貼片表晶32.768K系列具有超小型,薄型,質地輕的表面貼片音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求.

訂購熱線：0755-27837162

晶振技術參數點擊下載

KDS-1

KDS株式會社內部采用嚴格的管理制度,以地球環保為理念,所有生產的石英晶振產品都是以盡可能的減少對地球的污染,所以KDS晶振產品都是無鉛環保化.KDS晶振還擁有遍布全球的銷售網絡,另外在大陸地區有極少數的代理商.深圳市金洛鑫電子有限公司是其較早的代理,該司在上海、深圳、蘇州和香港以及美國等地設有辦事機構,能快速準確的為客戶提供高品質的KDS晶振產品以及優質的服務,在行業內有一定的知名度.
KDS石英晶振特點:適合應用一些高端產品,比如智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.

JLX-1

KDS-2

KDS晶振,貼片晶振,DMX-26S晶振.小體積SMD時鐘晶體諧振器,是貼片音叉晶體,千赫頻率元件,應用于時鐘模塊,智能手機,全球定位系統,因產品本身體積小,SMD編帶型,可應用于高性能自動貼片焊接,被廣泛應用到各種小巧的便攜式消費電子數碼時間產品,環保性能符合ROHS/無鉛標準.產品被廣泛應用于平板電腦,MP5,數碼相機,USB接口最佳選擇.
KDS石英晶振的切割設計：用不同角度對晶振的石英晶棒進行切割，可獲得不同特性的石英晶片，通常我們把晶振的石英晶片對晶棒坐標軸某種方位（角度）的切割稱為石英晶片的切型。不同切型的石英晶片，因其彈性性質，壓電性質，溫度性質不同，其電特性也各異，石英晶振目前主要使用的有 AT 切、BT 切。

JLX-2

RB-3

KDS晶振	符號	DMX-26S晶振	基本信息對照表
Crystal標準頻率	f_nom	32.768kHz	32kHz~77.5kHz
儲存溫度	T_stg	-40°C ~+85°C	裸存
工作溫度	T_use	-40°C ~+85°C	KDS晶振特定的溫度
激勵功率	DL	0.5μW (1.0μW Max.)	如你有最大激勵功率為1.0μW需求,請聯系我們金洛電子
精度	f_— l	±20 ppm	如有需要更高的精度可以特定.
拐點溫度	Ti	+25°C ±5°C
負載電容	CL	12.5pF	可按客戶需求指定
串聯電阻（ESR）	R1	70kΩ Max.	70kΩ — 45kΩ
頻率老化	f_age	±3 ×10-6 / year Max.	+25°C,第一年

JLX-3

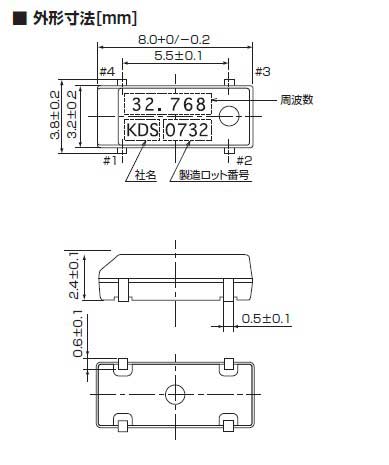

DMX-26Scct

JLX-4

RB-4

機械振動的影響
當8038陶瓷面晶振存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶體產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。KDS晶振,貼片晶振,DMX-26S晶振
PCB設計指導
(1) 理想情況下，機械蜂鳴器應安裝在一個獨立于32.768K貼片晶振器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
(1)在更高或更低溫度或高濕度環境下長時間保存DMX-26S無源晶振時，會影響頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2)請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。DMX-26S晶體,8038無源貼片晶振,進口大體積石英晶體

JLX-5

輸出波形與測試電路
1.時序表

2. 測試條件

(1) 電源電壓

超過 150µs，直到電壓級別從 0 %達到 90 % 。

電源電壓阻抗低于電阻 2Ω。

(2) 其他

輸入電容低于 15 pF

5倍頻率范圍或更多測量頻率。

鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。
(3) 其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）KDS晶振,貼片晶振,DMX-26S晶振
