當前位置：首頁 » 石英晶振 » 鴻星晶振 » 鴻星晶振,5032晶振,E5SB晶振

prevnext

鴻星晶振,5032晶振,E5SB晶振

頻率：8.000MHz~80.000MHz

尺寸：5.0*3.2*0.9mm

5032mm體積非常小的SMDcrystal器件,是民用小型無線數碼產品的最佳選擇,小體積的晶振被廣泛應用到,手機藍牙,GPS定位系統,無線通訊集,高精度和高頻率的穩定性能,非常好的減少電磁干擾的影響,是民用無線數碼產品最好的選擇,符合RoHS/無鉛.

訂購熱線：0755-27837162

HX-2

鴻星的核心精神：誠信負責、團隊合作、專業創新、積極成長。HOSONIC以先進技術、優異質量、完善服務，成為晶體產業最具競爭優勢的品牌。Hosonic現在是一個領先的專業晶體諧振器、晶體振蕩器制造商在世界上，致力于直插和貼片式石英振蕩器的研發、生產和銷售。公司致力于提供最好的質量、服務和價值的客戶應對不斷變化的技術和環境的挑戰。Hosonic專注于自己的核心技術和鼓勵員工的創造力，創新和團隊合作。
鴻星格林雷晶振集團廣泛用于通信行業的需求,包括為電信、無線和SATCOM以及WiMAX等新興技術而設計的產品,包括用于電信的Stratum III和IIIE.此外,我們還為全球?qū)Ш叫l(wèi)星系統(如GPS)提供高精度有源晶振,石英晶體振蕩器,溫補晶振等.所生產的高精密晶體諧振器、普通晶體振蕩器（SPXO）、低噪音壓控晶體振蕩器（VCXO）、低振動溫補晶體振蕩器（TCXO）、高穩定恒溫晶體振蕩器（OCXO）廣泛用于一些檢測儀器,高端設備儀器,高精密設備等產品中.

JLX-1

鴻星晶振,5032晶振,E5SB晶振.5.0*3.2mm小型四腳SMD晶體焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.
鴻星石英晶振離子刻蝕調頻技術：比目前一般使用的真空蒸鍍方式調頻，主要在產品參數有以下提升：1.微調后調整頻率能控制在±2ppm，一般只能保持在±５ppm；2.產品的激勵功率相關性參數有大幅提升；3.產品的長期老化率可保證在±2ppm之內.

JLX-2

RB-2

鴻星晶振	單位	E5SB晶振	石英晶振基本條件
標準頻率	f_nom	8.000MHZ~80.000MHZ	標準頻率
儲存溫度	T_stg	-55°C~+125°C	裸存
工作溫度	T_use	-30°C ~+85°C	標準溫度
激勵功率	DL	100μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±10 × 10-6 (標準), (±10 × 10-6 ~±50 × 10-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://m.908tw.com/
頻率溫度特征	f_tem	±30 × 10-6/-30°C ~+85°C	超出標準的規格請聯系我們.
負載電容	CL	10PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±2× 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

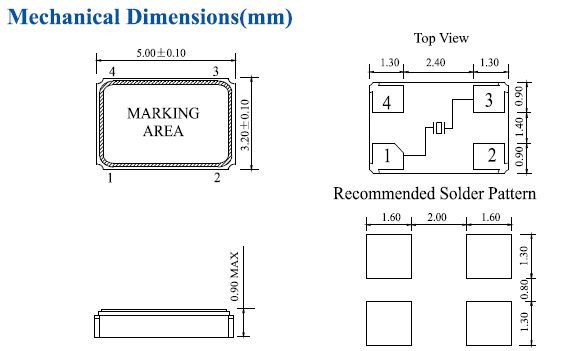

E5SB(Former HCX-5SB) 5032

JLX-4

RB-4

抗沖擊
5032貼片晶振可能會在某些條件下受到損壞。例如從桌上跌落或在貼裝過程中受到?jīng)_擊。如果產品已受過沖擊請勿使用。
輻射
暴露于輻射環境會導致石英晶體性能受到損害，因此應避免照射。鴻星晶振,5032晶振,E5SB晶振
化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解SMD晶體或包裝材料的環境下使用或儲藏這些產品。
粘合劑
請勿使用可能導致SMD晶振所用的封裝材料，終端，組件，玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如，氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”，從而破壞密封質量，降低性能。）
鹵化合物
請勿在鹵素氣體環境下使用無源晶振。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。
靜電
過高的靜電可能會損壞無源晶振，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作。

JLX-5

RB-5

設計振蕩回路的注意事項
1.驅動能力
驅動能力說明5032四腳晶振單元所需電功率，其計算公式如下：
驅動能力 (P) = i2?Re
其中i表示經過晶體單元的電流，
Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。

sjzrhl_1

2.振蕩補償
除非在小體積無源貼片晶體振蕩電路中提供足夠的負極電阻，否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請?jiān)陔娐吩O(shè)計時提供足夠的負極電阻。

3.負載電容
如果振蕩電路中負載電容的不同，可能導致鴻星壓電晶體振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。鴻星晶振,5032晶振,E5SB晶振

sjzrhl_3
