當前位置：首頁 » 貼片晶振 » ECScrystal晶振 » ECS晶體,貼片晶振,ECX-32晶振

prevnext

ECS晶體,貼片晶振,ECX-32晶振

頻率：32.768KHz

尺寸：2.0*1.2*0.55mm

32.768K時鐘晶體具有小型,薄型,輕型的貼片晶振表面音叉型晶體諧振器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷諧振器外殼更好的耐沖擊性.

訂購熱線：0755-27837162

ECS-2

自1980年成立，在國際范圍內開展業務已近35年，自成立以來超過3.0億石英晶振的傳遞。ECS公司國際公司作為其唯一的使命，致力于提供最先進的創新頻率提供給世界的控制技術。我們的目標是建立客戶的需求和我們導致解決方案，使電子世界變得更美好的先進產品之間的橋梁。作為一個在提供商支持整個市場達到超過$ 28億美元的最高層次的全球社區，你可以放心，您正在使用它的空間了“同類最佳”的頻率控制供應商之一合作。
ECS公司國際團隊成員都來自其股東無與倫比的經驗，技術人員和全球支持團隊。ECS的公司增長一直在非常堅實的基礎，將繼續讓我們現在也成長為未來建造的。ECS致力于走在最前沿，擁有各種先進的技術，使我們能夠做到快速、高效地生產晶振產品。作為我們對大會的承諾的一部分技術領先，ECS,inc .擁有設計、部件、工藝、測試、制造和質量與客戶合作，優化生產能力和穩定性產品的設計。ECS晶體,貼片晶振,ECX-32晶振

JLX-1

ECS-1

ECS晶體,貼片晶振,ECX-32晶振.3.2*2.5mm貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.
ECS石英晶振的切割設計：用不同角度對晶振的石英晶棒進行切割，可獲得不同特性的石英晶片，通常我們把晶振的石英晶片對晶棒坐標軸某種方位（角度）的切割稱為石英晶片的切型。不同切型的石英晶片，因其彈性性質，壓電性質，溫度性質不同，其電特性也各異，石英貼片晶振目前主要使用的有 AT 切、BT 切。ECS-120-20-33-CKM-TR晶振,3225陶瓷面壓電晶體,ECX-32晶振

JLX-2

ECS晶振	單位	ECX-32晶振	石英晶振基本條件
標準頻率	f_nom	12.000MHz~50.000MHz	標準頻率
儲存溫度	T_stg	-55°C~+125°C	裸存
工作溫度	T_use	-20°C~+70°C	標準溫度
激勵功率	DL	100μW Max.	推薦:100μW
頻率公差	f_— l	±50 × 10-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://m.908tw.com/
頻率溫度特征	f_tem	±50 × 10-6/-20°C~+70°C	超出標準的規格請聯系我們.
負載電容	CL	10pF~20pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-20°C~+70°C, DL = 100μW
頻率老化	f_age	±5× 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

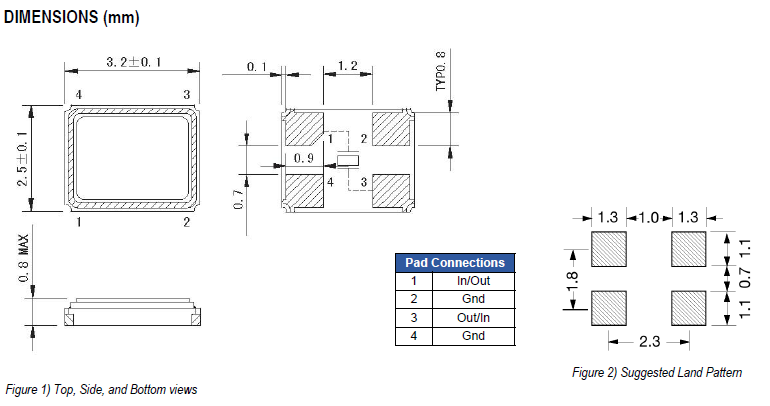

ecx-32 3225

JLX-4

RB-4

抗沖擊
進口貼片晶振可能會在某些條件下受到損壞。例如從桌上跌落或在貼裝過程中受到?jīng)_擊。如果產品已受過沖擊請勿使用。
輻射
暴露于輻射環境會導致石英晶體性能受到損害，因此應避免照射。ECS晶振,貼片晶振,ECX-32晶振
化學制劑/pH值環境
請勿在PH值范圍可能導致腐蝕或溶解進口晶振或包裝材料的環境下使用或儲藏這些產品。
粘合劑
請勿使用可能導致貼片無源晶振所用的封裝材料，終端，組件，玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如，氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”，從而破壞密封質量，降低性能。）
鹵化合物
請勿在鹵素氣體環境下使用無源晶振。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。ECS-120-20-33-CKM-TR晶振,3225陶瓷面壓電晶體,ECX-32晶振
靜電
過高的靜電可能會損壞小體積晶振，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作。

JLX-5

1、振蕩電路
陶瓷封裝石英晶體諧振器是無源元件，因此受到電源電壓、環境溫度、電路的影響。
配置、電路常數和襯底布線模式等操作大致分為正常運行和
異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。
晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如
討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。
2。角色的分量與參考值
在振蕩電路的設計中，必須認識到個體的作用。
組件.在表1中，以例如振蕩電路為例來描述角色。
（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。
當反饋電阻未安裝在振蕩電路中時，如圖所示
表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。
電路。除非有適當值的電阻器連接，否則振蕩不會啟動。

cptj1

晶體諧振腔的形式模式，但泛音振蕩或基波。
四腳3225mm小體積晶體振蕩開始代替。在基本諧振的情況下（MHz頻段）反饋電阻通常是1米。在
泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。
在的案例（kHz頻段），需要連接一個電阻10米。ECS晶體,貼片晶振,ECX-32晶振

cptj11

限制流入的電流，調節負電阻和勵磁。
電平，防止諧振腔的反常振蕩，抑制頻率波動。
C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有
給定負載能力。ECS-120-20-33-CKM-TR晶振,3225陶瓷面壓電晶體,ECX-32晶振
適當?shù)目刂齐娮柚担≧D）取決于3225無源貼片晶振的類型，頻帶和設備的價值。
電容器（C1，C2）。精確值是通過測量振蕩電路的特性來確定的（包括
負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。
音叉式諧振器（kHz頻段）的參考值在100 K。
安裝電容器的適當值取決于諧振器的類型、頻帶、控制電阻器的值和
振蕩的順序，在3 pF的范圍內- 33 pF左右，僅供參考。
