ECS晶體,貼片晶振,ECX-53R晶振,美國進口晶振

頻率：8~150MHZ

尺寸：5.0*3.2mm

二腳SMD陶瓷面貼片晶振,表面陶瓷封裝,其實是屬于壓電石英晶振,是高可靠的環保性能,嚴格的頻率分選,編帶盤裝,可應用于高速自動貼片機焊接,產品本身設計合理,成本和性能良好,產品被廣泛應用于平板電腦,MP5,數碼相機,USB接口最佳選擇,包含RoHS指令豁免的密封玻璃中的鉛.

訂購熱線：0755-27837162

ECS晶體公司致力于走在最前沿，擁有各種先進的技術，使我們能夠做到快速、高效地生產頻率控制產品。作為我們對大會的承諾的一部分技術領先，ECS,inc .擁有設計、部件、工藝、測試、制造和質量與客戶合作，優化生產能力和穩定性產品的設計。ECS,inc .完全承諾并支持RoHS指令，現在生產符合以下定義的符合要求的產品。我們的許多產品從一開始就與RoHS兼容。他們中的許多人符合下面的指導方針。通過無鉛認證產品:鉛(鉛)和其他材料(Hg、Cd、Cr + Vl、PBB和PBDE)在RoHS指令中被禁止，低于歐盟所提議的所有適用的物質閾值。
ECS公司是世界一流的研究機構和電子設備設計師公認的創新頻率控制解決方案的前15的全球開發商和制造出全球競爭者數超過600的。我們的全球支持工作力超過225家制造工廠，物流中心位于香港之內;韓國首爾;.煙臺，中國，當然還有美國我們?nèi)蚴杖氩粓笠膊簧鲜?，由于其私人和專有所有?quán)狀態。作為一個在提供商支持整個市場達到超過$ 28億美元的最高層次的全球晶振社區，你可以放心，您正在使用它的空間了“同類最佳”的頻率控制供應商之一合作。我們擁有世界一流的營銷，銷售，分銷，工程和客戶服務團隊，每天從事全球技術網絡為我們的客戶提供最佳的應用解決方案。

ECS晶體,貼片晶振,ECX-53R晶振,美國進口晶振,小型表面貼片晶振型,是標準的石英晶體諧振器,適用于寬溫范圍的電子數碼產品,家電電器及MP3,MP4,播放器,單片機等領域.可對應8.000MHz以上的頻率,在電子數碼產品,以及家電相關電器領域里面發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.
石英晶振產品電極的設計：石英晶振產品的電極對于石英晶體元器件來講作用是1.改變頻率；2.往外界引出電極；3.改變電阻；4.抑制雜波。第1、2、3項相對簡單，第4項的設計很關鍵，電極的形狀、尺寸、厚度以及電極的種類(如金、銀等)都會導致第4項的變化。特別是隨著晶振的晶片尺寸的縮小對于晶片電極設計的形狀及尺寸和精度上都有更高的要求---公差大小、位置的一致性等對晶振產品的影響的程度增大，故對電極的設計提出了更精準的要求。

CTS晶振	單位	ECX-53R晶振	石英晶振基本條件
標準頻率	f_nom	32.768KHZ	標準頻率
儲存溫度	T_stg	-55°C~+125°C	裸存
工作溫度	T_use	-40°C~+85°C	標準溫度
激勵功率	DL	100μW Max.	推薦:100μW
頻率公差	f_— l	±30× 10-6	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://m.908tw.com/
頻率溫度特征	f_tem	±50× 10-6/-30°C~+85°C	超出標準的規格請聯系我們.
負載電容	CL	5PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C~+85°C, DL = 100μW
頻率老化	f_age	±5× 10-6/year Max.	+25°C,第一年

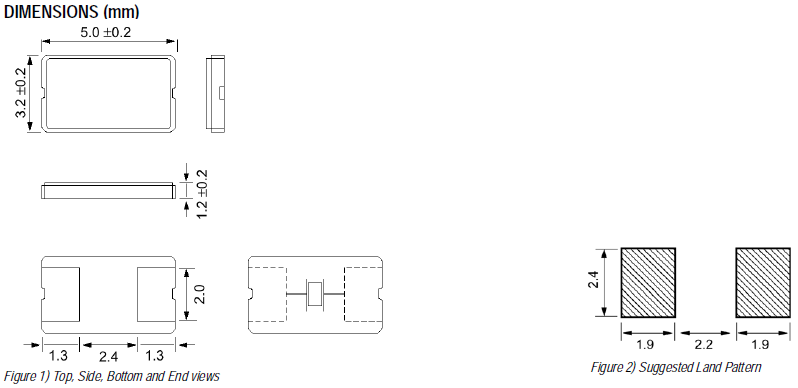

ecx-53r 5032

這些晶振知識介紹是指，陶瓷面晶振在產品上線之后發生不良品或者沒反應的情況下，自檢辦法。石英晶振如果在電路上的功能不規則或根本無法全部晶振找出得到了應用操作，請使用以下的清單找出可能存在的問題。請按照確定的因素和可能的解決方案的說明。我們從晶振使用輸出無信號開始尋找相關問題。ECS晶體,貼片晶振,ECX-53R晶振,美國進口晶振
我們可以先使用示波器或者頻率計數器來檢查石英晶體諧振器終端的兩個信號，如果沒有信號輸出，請按照步驟1-1到1-4步執行檢查。如果有從石英晶振（XOUT）的輸出端子的輸出信號，而是從在終端（辛）輸出沒有信號，請檢查石英晶振體以下step1-5到步驟1-6。

你可以先把晶體卸載下來并測試石英進口晶振的頻率和負載電容，看看他們是否能振動，也可以使用專業的石英晶體測試儀器來檢測。如果你沒法檢測你也可以將不良品發送給我公司，我們檢測分析之后告訴你結果。如果有下列情況發生，晶振不起振，首先你先查看你產品上使用的負載電容CL是否對，是否跟你的線路相匹配，或者是晶振的精度是否符合你的要求，或者你可以把產品發送回我公司分析。如果晶振頻率和負載電容跟要求相對應的話，我們將需要進行等效電路測試。比如等效電路測試如下：

20180607084357

負載電容:如果振蕩電路中負載電容的不同，可能導致5032SMD晶振振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。其中CS表示電路的雜散電容。ECS晶體,貼片晶振,ECX-53R晶振,美國進口晶振

sjzrhl_3

測試條件:(1)電源電壓:超過 150µs，直到電壓級別從 0 %達到 90 % 。電源電壓阻抗低于電阻 2Ω。(2)其他:輸入電容低于 15 pF5倍頻率范圍或更多測量頻率。鉛探頭應盡可能短。測量頻率時，探頭阻抗將高于 1MΩ。當波形經過5032二腳晶振振蕩器的放大器時，可同時進行測量。(3)其他:CL包含探頭電容。應使用帶有小的內部阻抗的電表。使用微型插槽，以觀察波形。（請勿使用該探頭的長接地線）.

scbx_2

振蕩頻率測量:必須盡可能地測量安裝在電路上的諧振器的振蕩頻率的真實值，使用四腳貼片無源晶振正確的方法。在振蕩頻率的測量中，通常使用探頭和頻率計數器。然而,我們的目標是通過限制測量工具對振蕩電路本身的影響來測量。有三種頻率測量模式，如下面的圖所示（圖）。2, 3和4）。最精確的測量方法是通過使用任何能夠精確測量的頻譜分析儀來實現的。
接觸振蕩電路:探針不影響圖2，因為緩沖器的輸出是通過進口無源晶振輸入振蕩電路的輸出來測量的。逆變器進入下一階段。探針不影響圖3，因為在IC上測量緩沖器輸出（1/1、1/2等）。圖4示出了來自ic的無緩沖器輸出接收的情況，由此通過小尺寸測量來最小化探針的效果。輸出點之間的電容（3 pF以下XTAL終端IC）和探針。然而，應該注意到，使用這種方法輸出波形較小，測量不能依賴于即使示波器能檢查振蕩波形，頻率計數器的靈敏度也可以。在這種情況下，使用放大器來測量。
