百利通亞陶晶振,貼片晶振,FWQ晶振

頻率：16.000MHz~66.000MHz

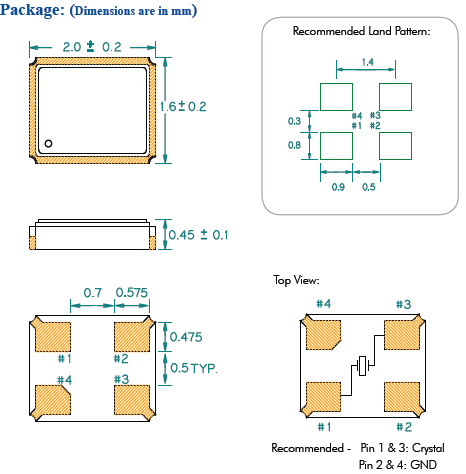

尺寸：2.0*1.6*0.45mm

貼片晶振本身體積小,超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因?yàn)榫д癖旧硇⌒突枨蟮氖袌?chǎng)領域,小型?薄型是對應陶瓷諧振器(偏差大)和普通的石英晶體諧振器(偏差小)的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航HDD, SSD, USB, Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.

訂購熱線：0755-27837162

BLT-2

百利通亞陶晶振公司產品聚焦于高成長終端用戶設備市場，例如電視/衛星機頂盒、可攜式 DVD 播放器、數據通訊設備、ADSL 調制解調器、電源供應器、醫療裝置 (非維生裝置/系統)、個人計算機與筆記本電腦、平面顯示器、數字相機、手機、AC-DC 與 DC-DC 轉換器、無線 802.11 LAN 存取點、無刷直流馬達風扇、序列連接及汽車應用。
百利通亞陶晶振集團消除事故和環境方面的偶發事件,減少石英晶體諧振器、普通有源晶振（SPXO）材料廢物的產生和排放,有效的使用能源和各種自然資源,對緊急事件做好充分準備,以便及時做出反應.百利通亞陶晶振重視污染預防,消除偏離程序的行為強調通過員工努力這一最可行的方法持續改進我們經營活動的環境績效. 百利通亞陶晶振,貼片晶振,FWQ晶振

JLX-1

BLT-1

百利通亞陶晶振,貼片晶振,FWQ晶振.產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.
亞陶晶振高精密點膠技術：石英晶振晶片膠點的位置、大小：位置準確度以及膠點大小一致性，通過圖像識別及高精密度數字定位系統的運用、使無源晶振晶片的點膠的精度在±0.02mm之內。將被上銀電極的晶片裝在彈簧支架上，點上導電膠，并高溫固化，通過彈簧即可引出電信號。2016超小型無源晶振,四腳石英貼片晶振,FWQ晶振

JLX-2

亞陶晶振	單位	FWQ晶振	石英晶振基本條件
標準頻率	f_nom	16.000MHz~66.000MHz	標準頻率
儲存溫度	T_stg	-55°C ~+125°C	裸存
工作溫度	T_use	-20°C~+70°C/-40°C~+85°C -40°C~+105°C/-40°C~+125°C	標準溫度
激勵功率	DL	10/100μW Max.	推薦:10μW~100μW
頻率公差	f_— l	±10×10-6 (標準), (±10×10-6~±50×10-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://m.908tw.com
頻率溫度特征	f_tem	±10~±100× 10-6/-40°C ~+85°C	超出標準的規格請聯系我們.
負載電容	CL	7pF~32pF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C ~ +85°C, DL = 100μW
頻率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

FWQ 2016

JLX-4

RB-4

＜晶體諧振器＞
如果過大的激勵電力對石英晶體諧振器外加電壓，有可能導致特性老化或損壞，因此請?jiān)谛麄鲀?cè)、規格書中規定的范圍內使用。讓貼片石英晶振振蕩的電路寬裕度大致為負性阻抗值。本公司推薦此負性阻抗為諧振器串聯電阻規格值的5倍以上，若是車載和安全設備，則推薦10倍以上。
＜晶體振蕩器＞
晶體振蕩器的內部電路使用C-MOS。閉鎖、靜電對策請和一般的C-MOS IC一樣考慮。有些進口晶體振蕩器沒有和旁路電容器進行內部連接。使用時，請?jiān)赩dd-GND之間用0.01μF左右的高頻特性較好的電容器（陶瓷片狀電容器等）以最短距離連接。關于個別機型請確認宣傳冊、規格書。2016超小型無源晶振,四腳石英貼片晶振,FWQ晶振
＜晶體濾波器＞
注意電路板圖形的配置，避免輸入端子和輸出端子靠得太近。如果貼裝晶體濾光片的電路板的雜散電容較大，為了消除該雜散電容，有時需要配置調諧電路。如果過大的激勵電力對聲表面諧振器外加電壓，有可能導致特性老化或損壞，因此請?jiān)跒V波器的輸入電平在−10dBm以下的狀態下使用。
＜光學產品＞
由于制造過程中進行了灰塵等異物管理，因此包裝開封以后，請?jiān)谶M(jìn)行清潔度管理的環境中使用。百利通亞陶晶振,貼片晶振,FWQ晶振

JLX-5

RB-5

設計振蕩回路的注意事項
1.驅動能力
驅動能力說明2.0x1.6mm貼片晶振所需電功率，其計算公式如下：
驅動能力 (P) = i2_Re
其中i表示經過晶體單元的電流，
Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。百利通亞陶晶振,貼片晶振,FWQ晶振

2.振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則會增加壓電石英晶體振蕩啟動時間，或不發生振蕩。為避免該情況發生，請?jiān)陔娐吩O(shè)計時提供足夠的負極電阻。

sjzrhl_2

3.負載電容
如果2016mm晶體諧振器振蕩電路中負載電容的不同，可能導振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。2016超小型無源晶振,四腳石英貼片晶振,FWQ晶振
