當前位置：首頁 » 貼片晶振 » CTS晶振 » CTS晶振,貼片晶振,GA532晶振

prevnext

CTS晶振,貼片晶振,GA532晶振

頻率：8.000MHz~120.000MHz

尺寸：5.0*3.2*1.3mm

小型表面貼片晶振型,是標準的石英晶體諧振器,適用于寬溫范圍的電子數碼產品,汽車電子,家電電器及MP3,MP4,播放器,單片機等領域.可對應8.000MHz以上的頻率,在電子數碼產品,以及家電相關電器領域里面發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

訂購熱線：0755-27837162

CTS-1

CTS公司成立于1896，是航空航天、通信、國防、工業、信息技術、醫療和運輸市場的晶振、OEM、傳感器和電子元器件的主要設計者和制造商。公司在北美洲、亞洲和歐洲設有12個生產基地，專注于為全球的工業伙伴提供先進的技術、卓越的客戶服務和卓越的價值。作為戰略的一部分，CTS銷售EMS業務。該交易加劇了CTS對其零部件和傳感器業務的關注，并提供額外資金以推動核心能力的增長。耐高溫汽車晶振,低頻5032無源晶體,GA532晶振
隨著科技的不斷進步，我們已經并肩前行，工程智能的方式來滿足人們不斷變化的需求。CTS引入新的視野和品牌，明確地傳達我們是誰，為什么我們在這里，我們代表什么。CTS晶振的身份已經建立在120年的堅實基礎上。一個基金會將繼續建立我們公司的聲譽，解決問題，面對挑戰，利用機遇，所有的人都有經驗，沒有人能比得上。

JLX-1

CTS晶振,貼片晶振,GA532晶振.二腳SMD陶瓷面貼片晶振,表面陶瓷封裝,其實是屬于壓電石英晶振,是高可靠的環保性能,嚴格的頻率分選,編帶盤裝,可應用于高速自動貼片機焊接,產品本身設計合理,成本和性能良好,產品被廣泛應用于車載電子,平板電腦,MP5,數碼相機,USB接口最佳選擇,包含RoHS指令豁免的密封玻璃中的鉛.
CTS石英晶振真空退火技術：晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷。在PLC控制程序中輸入已設計好的溫度曲線，使真空室溫度跟隨設定曲線對晶體組件進行退火，石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性，以及提高無源晶振的年老化特性。CTS晶振,貼片晶振,GA532晶振

JLX-2

RB-2

CTS晶振	單位	GA532晶振	石英晶振基本條件
標準頻率	f_nom	8.000MHz~120.000MHz	標準頻率
儲存溫度	T_stg	-40°C~+125°C	裸存
工作溫度	T_use	-40°C~+85°C -40°C~+105°C -40°C~+125°C -40°C~+150°C	標準溫度
激勵功率	DL	10/100μW Max.	推薦:10μW ~200μW
頻率公差	f_— l	±20~±50× 10-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://m.908tw.com/
頻率溫度特征	f_tem	±15~±150 × 10-6/-40°C~+85°C	超出標準的規格請聯系我們.
負載電容	CL	8pF、12PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C~+85°C, DL = 100μW
頻率老化	f_age	±5×10-6/year Max.	+25°C,第一年

JLX-3

RB-3

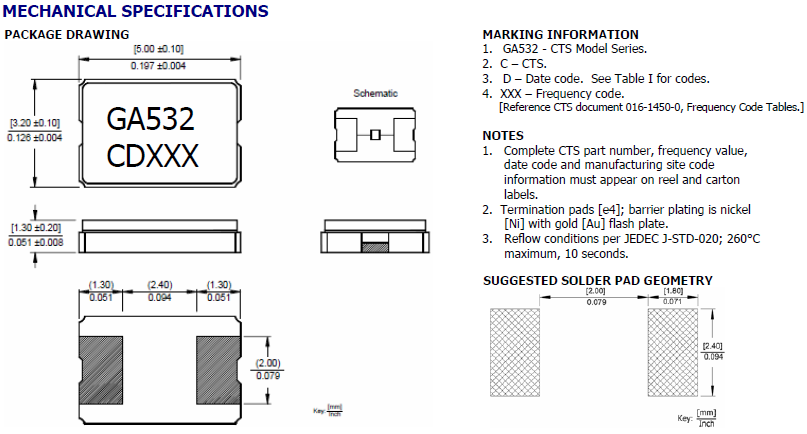

GA532 5032

JLX-4

RB-4

＜晶體諧振器＞
如果過大的激勵電力對5032晶振外加電壓，有可能導致特性老化或損壞，因此請在宣傳冊、規格書中規定的范圍內使用。讓無源晶振振蕩的電路寬裕度大致為負性阻抗值。本公司推薦此負性阻抗為諧振器串聯電阻規格值的5倍以上，若是車載和安全設備，則推薦10倍以上。耐高溫汽車晶振,低頻5032無源晶體,GA532晶振
＜晶體振蕩器＞
石英晶體振蕩器的內部電路使用C-MOS。閉鎖、靜電對策請和一般的C-MOS IC一樣考慮。有些石英晶體振蕩器沒有和旁路電容器進行內部連接。使用時，請在Vdd-GND之間用0.01μF左右的高頻特性較好的電容器（陶瓷片狀電容器等）以最短距離連接。關于個別機型請確認宣傳冊、規格書。
＜晶體濾波器＞
注意電路板圖形的配置，避免輸入端子和輸出端子靠得太近。如果貼裝晶體濾光片的電路板的雜散電容較大，為了消除該雜散電容，有時需要配置調諧電路。如果過大的激勵電力對諧振器外加電壓，有可能導致特性老化或損壞，因此請在濾波器的輸入電平在−10dBm以下的狀態下使用。CTS晶振,貼片晶振,GA532晶振
＜光學產品＞
由于制造過程中進行了灰塵等異物管理，因此包裝開封以后，請在進行清潔度管理的環境中使用。

JLX-5

振蕩電路的檢查方法
振蕩頻率測量
必須盡可能地測量安裝在電路上的5032兩腳晶振的振蕩頻率的真實值，
使用正確的方法。在振蕩頻率的測量中，通常使用探頭和頻率計數器。然而,
我們的目標是通過限制測量工具對振蕩電路本身的影響來測量。
有三種頻率測量模式，如下面的圖所示（圖）。2, 3和4）。最
精確的測量方法是通過使用任何能夠精確測量的頻譜分析儀來實現的。
接觸振蕩電路。
探針不影響圖2，因為緩沖器的輸出是通過輸入振蕩電路的輸出來測量的。
逆變器進入下一階段。耐高溫汽車晶振,低頻5032無源晶體,GA532晶振
探針不影響圖3，因為在IC上測量緩沖器輸出（1/1、1/2等）。
圖4示出了來自ic的無緩沖器輸出接收的情況，由此通過小尺寸測量來最小化探針的效果。
輸出點之間的電容（3 pF以下XTAL終端IC）和探針。
然而，應該注意到，使用這種方法陶瓷二腳貼片晶振輸出波形較小，測量不能依賴于
即使示波器能檢查振蕩波形，頻率計數器的靈敏度也可以。在這種情況下，使用放大器來測量。
