當前位置：首頁 » 貼片晶振 » 高利奇晶振 » Golledge晶振,石英晶振,GDX-2晶振,無源DIP晶振

prevnext

Golledge晶振,石英晶振,GDX-2晶振,無源DIP晶振

頻率：6.176~8.192MHZ

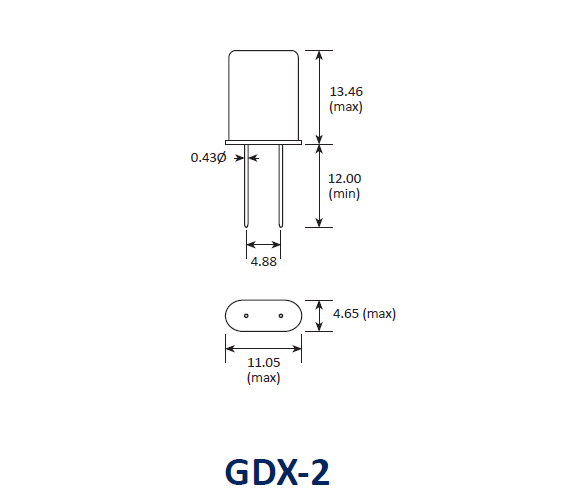

尺寸：13.46*11.05mm

插件石英晶振最適合用于比較低端的電子產品,比如兒童玩具,普通家用電器,即使在汽車電子領域中也能使產品高可靠性的使用.并且可用于安全控制裝置的CPU時鐘信號發生源部分,好比時鐘單片機上的石英晶振,在極端嚴酷的環境條件下,晶振也能正常工作,具有穩定的起振特性,高耐熱性,耐熱循環性和耐振性等的高可靠性能,由于在49/u形晶體諧振器的底部裝了樹脂底座,就可作為產品電氣特性和高可靠性無受損的表面貼片型晶體諧振器使用,滿足無鉛焊接的回流溫度曲線要求.

訂購熱線：0755-27837162

golledge商業團隊是石英晶振行業最有經驗的團隊之一。我們的知識淵博的工程師和銷售團隊致力于與我們的客戶密切合作，從最初的設計到全面生產。電子技術和技術相關產業正在迅速發展。隨著技術進步和商業世界的發展，golledge擁有支持我們客戶需求的資源和靈活性。我們的理念是以產品和服務的質量和一致性為基礎的。我們致力于為業界提供最高的服務質量。我們的持續增長和極高的客戶保留水平是這一承諾的證據。我們的產品廣泛應用于電子工業，包括電信、衛星、微處理器、航空航天、汽車、儀器和醫療應用。扁殼型二腳插件晶振,±50ppm高精度DIP晶體,GDX-2晶振
Golledge高利奇晶振集團將有效率的使用自然資源和能源,以便從源頭減少無源晶振廢物產生和排放.我們將在關注于預防環境和安全事故,保護公眾健康的同時,努力改進我們的操作.我公司將積極參與加強公眾環境、健康和安全意識的活動,提高公眾對普遍的環境、健康和安全問題的注意. Golledge高利奇晶振集團消除事故和環境方面的偶發事件,減少晶體諧振器、普通晶體振蕩器（SPXO）材料廢物的產生和排放,有效的使用能源和各種自然資源,對緊急事件做好充分準備,以便及時做出反應.Golledge晶振重視污染預防,消除偏離程序的行為強調通過員工努力這一最可行的方法持續改進我們經營活動的環境績效.

扁殼型二腳插件晶振,±50ppm高精度DIP晶體,GDX-2晶振

Golledge晶振,石英晶振,GDX-2晶振,無源DIP晶振,引腳焊接型石英晶體元件.工廠倉庫長時間大量庫存常用頻點,高精度的頻率和晶振本身更低的等效串聯電阻,常用負載電容.49/S石英晶振,因插件型晶體成本更低和更高的批量生產能力,主要應用于電視,機頂盒,LCDM和游戲機家用常規電器數碼產品等的最佳選擇.符合RoHS/無鉛.
石英晶振的研磨技術：通過對晶振切割整形后的晶片進行研磨，使石英晶振的晶片達到（厚度/頻率）的一定范圍。石英晶振晶片厚度與頻率的關系為：在壓電晶體行業，生產晶振頻率的高低是顯示鴻星技術水平的一個方面，通過理論與實際相結合，累積多年的晶振研磨經驗，通過深入細致地完善石英貼片晶振研磨工藝技術，注重貼片晶振研磨過程的各種細節，注重晶振所用精磨研磨設備的選擇；注重所使用水晶、研磨砂的選擇等；注重石英晶振研磨用工裝如：游輪的設計及選擇，從而使研磨晶振晶片在平面度、平行度、彎曲度都有很好的控制，最終使可研磨的石英晶振晶片的厚度越來越薄，貼片晶振晶片的頻率越來越高，為公司在高頻石英晶振的研發生產打下堅實基礎，提升了晶振廠家的競爭力，使晶振廠家高頻石英晶振的研發及生產領先于國內其它公司。扁殼型二腳插件晶振,±50ppm高精度DIP晶體,GDX-2晶振

扁殼型二腳插件晶振,±50ppm高精度DIP晶體,GDX-2晶振

Golledge晶振	單位	GDX-2晶振	石英晶振基本條件
標準頻率	f_nom	6.176~8.192MHZ	標準頻率
工作溫度溫度	T_stg	-20°C ～ +70°C	裸存
激勵功率	DL	2.0μW Max.	推薦:2.0μW
頻率公差	f_— l	±50 × 10-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://m.908tw.com/
頻率溫度特征	f_tem	±30 × 10-6/-20°C ～+70°C	超出標準的規格請聯系我們.
負載電容	CL	14~20pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

扁殼型二腳插件晶振,±50ppm高精度DIP晶體,GDX-2晶振

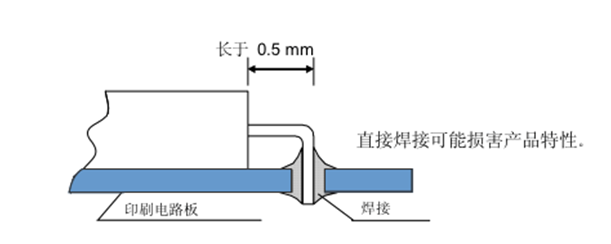

DIP 產品:已變形的石英插件晶振引腳不能插入板孔中。請勿施加過大壓力,以免引腳變形。SOJ 產品和SOP 產品:請勿施加過大壓力,以免石英晶振引腳變形。已變形的石英晶振引腳焊接時會造成浮起。尤其是SOP產品需要更加小心處理。Golledge晶振,石英晶振,GDX-2晶振,無源DIP晶振
9.4.超聲波清洗:（1）使用AT-切割晶體和表面面濾波器波（SAW）/聲表面諧振器的產品,可以通過超聲波進行清洗。但是,在某些條件下, 晶振特性可能會受到影響,而且內部線路可能受到損壞。確保已事先檢查系統的適用性。（2）使用音叉晶體和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗,因為晶振可能受到破壞。（3）請勿清洗開啟式晶振產品（4）對于可清洗晶振產品,應避免使用可能對產品產生負面影響的清洗劑或溶劑等。（5）焊料助焊劑的殘留會吸收水分并凝固。這會引起諸如位移等其它現象。這將會負面影響產品的可靠性和質量。請清理殘余的助焊劑并烘干PCB。
10.操作:請勿用鑷子或任何堅硬的工具,夾具直接接觸IC的表面。11.使用環境（溫度和濕度）請在規定的溫度范圍內使用進口石英晶振。這個溫度涉及本體的和節變化的溫度。在高濕環境下,會由于凝露引起故障。請避免凝露的產生。晶振/石英晶體諧振器.激勵功率:在晶振上施加過多驅動力,會導致產品特性受到損害或破壞。電路設計必須能夠維持適當?shù)募罟β?（請參閱“激勵功率”章節內容）。扁殼型二腳插件晶振,±50ppm高精度DIP晶體,GDX-2晶振

此外，振蕩頻率與測量點不同。1。測量緩沖輸出2。振蕩級輸出測量三.通過插件石英晶振電容器測量振蕩級輸出圖5示出以上1-3個測量點和所測量的除緩沖器輸出外，振蕩頻率較低。Golledge晶振,石英晶振,GDX-2晶振,無源DIP晶振

扁殼型二腳插件晶振,±50ppm高精度DIP晶體,GDX-2晶振

負載電容:如果振蕩電路中負載電容的不同，可能導致49U插件晶振振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。其中CS表示電路的雜散電容。

扁殼型二腳插件晶振,±50ppm高精度DIP晶體,GDX-2晶振

1.振蕩電路:晶體諧振器是無源元件，因此受到49U石英晶振電源電壓、環境溫度、電路的影響。配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。
2.角色的分量與參考值:在無線電通訊諧振器振蕩電路的設計中，必須認識到個體的作用。組件.在表1中，以例如振蕩電路為例來描述角色。（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。當反饋電阻未安裝在振蕩電路中時，如圖所示表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。電路。除非有適當值的電阻器連接，否則振蕩不會啟動。

扁殼型二腳插件晶振,±50ppm高精度DIP晶體,GDX-2晶振
