Pletronics晶振,HCSL時鐘振蕩器,HC55D晶振

頻率：13.000MHz~220.000MHz

尺寸：5.0*3.2*1.35mm

5032mm體積的石英晶體振蕩器有源晶振,改產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊接,及IR回流焊接(無鉛對應),為無鉛產品,超小型,質地輕.產品被廣泛應用到集成電路,程控交換系統,無線發射基站.

訂購熱線：0755-27837162

PLE-1

Pletronics晶振公司成立于1979年，有30多年的工程和制造經驗，一流質量的聲譽——一流的oem和CEMs供應商的首選供應商。我們的目標是通過提供盡可能高的價格和價值來滿足客戶的需求，從而滿足我們客戶的需求。Pletronics已經投資了石英晶體振蕩器技術，為那些需要頻率控制設備的人提供最新的高容量產品。多創力已成立合資企業及子公司，提供最高頻率、高質量的零部件。
Pletronics晶振根據需要,提高環境技術、材料和壓電石英晶體元器件、晶振、石英晶振、有源晶振、壓控晶振、壓電石英晶體、有源晶體產品的發展信息及環境管理活動的公開性.減少污染物排放,對不可再生的資源進行有效利用.減少廢物的產生,對其排放的責任進行有效管理,有效地使用能源.
JLX-1

PLE-2

Pletronics晶振,HCSL時鐘振蕩器,HC55D晶振.5.0*3.2mm貼片式有源晶體,HCSL輸出方式,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓參數：2.5V,高穩定性,低抖動,低功耗,RoHS/無鉛.5032高頻有源晶振,SMD石英晶體振蕩器,HC55D晶振
Pletronics晶振根據需要采用不同輸出。（HCMOS，SINE，TTL，PECL，LVPECL，LVDS，LVHCMOS等）每種輸出類型都有它的獨特波形特性和用途。應該關注三態或互補輸出的要求。對稱性、上升和下降時間以及邏輯電平對某些應用來說也要作出規定，根據客戶需要我們可以幫助客戶選擇合適的有源晶振類型。

JLX-2

Pletronics晶振	標示	HC55D晶振	晶振基本信息對照表
標準范圍	f0	13.000MHz~220.000MHz
電源電圧	Vcc	＋2.5V
輸出電流	Icc	3.5 mA max.	Vcc=2.5V
頻率負載	L_CMOS	15pF	HCSL出力
標準頻率偏差	f_tol	±20、±25、±100×10-6 max.	初期偏差、周波數溫度特性、電源、負荷変動特性、経時変化(1年、＋25℃時)
輸出電壓	V	VOH:Vcc×90% min.VOL:Vcc×10% max.
對稱	SYM	40%～60%	50% Vcc
標準時間	tr/tf	12 ns max.(1.8～80MHz)	10%Vcc～90%、L_CMOS=15pF

JLX-3

RB-3

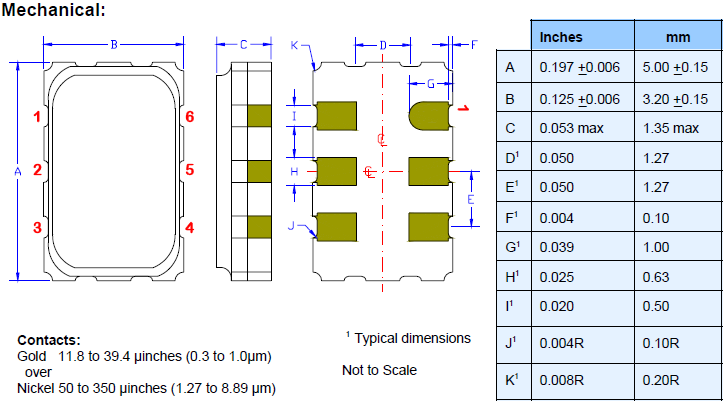

hc55d 2.5v 5.0_3.2 HCSL

JLX-4

RB-4

機械振動的影響
當進口晶振產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶體產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。Pletronics晶振,HCSL時鐘振蕩器,HC55D晶振
PCB設計指導
(1)理想情況下，機械蜂鳴器應安裝在一個獨立于石英振蕩子器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。
(2)在設計時請參考相應的推薦封裝。
(3)在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4)請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
(1)在更高或更低溫度或高濕度環境下長時間保存進口貼片晶振產品時，會影響頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2)請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。5032高頻有源晶振,SMD石英晶體振蕩器,HC55D晶振

JLX-5

RB-5

設計振蕩回路的注意事項
1.驅動能力
驅動能力說明5032石英晶體振蕩器單元所需電功率，其計算公式如下：
驅動能力 (P) = i2_Re
其中i表示經過晶體單元的電流，
Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。Pletronics晶振,HCSL時鐘振蕩器,HC55D晶振

sjzrhl_1

2.振蕩補償
除非在有源貼片晶振振蕩電路中提供足夠的負極電阻，否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請?jiān)陔娐吩O(shè)計時提供足夠的負極電阻。

3.負載電容
如果振蕩電路中負載電容的不同，可能導致時鐘晶體振蕩器振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。5032高頻有源晶振,SMD石英晶體振蕩器,HC55D晶振

sjzrhl_3
